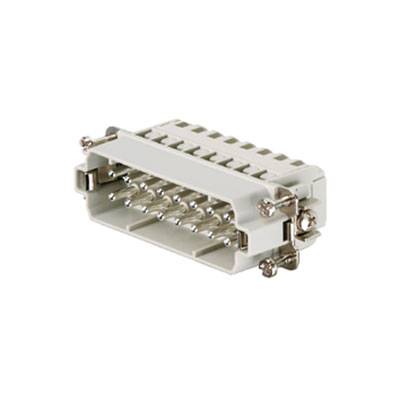

Weidmüller 1896830000 Inserto maschio RockStar® HDC HA 16 + PE A molla 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto maschio
Collegamento
A molla
Serie
RockStar® HDC HA
Caratteristiche
con lega di rame
Tot poli
16 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
22,12 €
3
4% = 0,96 €
21,16 €
5
6% = 1,34 €
20,78 €
10
7% = 1,60 €
20,52 €
25
9% = 1,89 €
20,23 €
50
10% = 2,21 €
19,91 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (22,12 € / Pezzo)
22,12 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto a punta
- HDC HA 16 MT
Dati tecnici
- Peso netto: 59 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 23 mm
- altezza: 29 mm
- profondità: 73 mm
- lunghezza base: 73 mm
- dimensioni: 5
- serie: HA
- tensione di dimensionamento (DIN EN 61984): Tensione
- di dimensionamento 250 V secondo UL/CSA: Tensione
- di dimensionamento 600 V AC/DC (DIN EN 61984):
- Corrente nominale 4 kV (DIN EN 61984): Classe
- di infiammabilità 16 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 2mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione trasversale di collegamento conduttore AWG (PE), max.: AWG 14
- sezione trasversale di collegamento conduttore AWG (PE), min.: AWG 20
- lunghezza di spellatura collegamento: Collegamento PE
- : Max. 8 mm.
- Coppia di serraggio 1,5 Nm min. Collegamento PE:
- 1,2 Nm vite di fissaggio: M 4
- dimensione lama a croce: Misura
- lama PH1 GR. A intaglio (collegamento PE): SD 0,8 x 4,0
- superficie: Argento
- materiale passivato: Lega di rame
- dimensione lama a taglio (collegamento a vite): SD 0,5 x 3.0
- altezza spina: 29 mm
- Tipo prodotto
Inserto maschio
- Serie
RockStar® HDC HA
- Caratteristiche
con lega di rame
- Collegamento
A molla
- Tot poli
16 + PE
- Sezione del conduttore (max.)
2.5 mm²
- Numero Poli
16
- Sezione del conduttore (min.)
0.25 mm²
- Contenuto
1 pz.
- Terra
Sì
23
29 mm
73 mm
250 V
16
Pin
-40-125 °C
V0
4 kV
Spring clamp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 204608 Weidmüller 1896830000 Inserto maschio RockStar® HDC HA 16 + PE A molla 1 pz.
Scheda tecnica 204608 Weidmüller 1896830000 Inserto maschio RockStar® HDC HA 16 + PE A molla 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 204608 Weidmüller 1896830000 Inserto maschio RockStar® HDC HA 16 + PE A molla 1 pz.
Descrizione
La serie HA, piccola e stretta, viene utilizzata in particolare quando si ha a disposizione poco spazio.
Il livello del collegamento cavo è realizzato come contatto a crimpare. In questo modo risulta esente da manutenzione ed è in grado di stabilire un collegamento sicuro e duraturo caratterizzato da un'elevata resistenzaalle vibrazioni.
Numero di poli: 16
Corrente di dimensionamento: 22 A
Tensione di dimensionamento: 250 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a molla autobloccante
Il livello del collegamento cavo è realizzato come contatto a crimpare. In questo modo risulta esente da manutenzione ed è in grado di stabilire un collegamento sicuro e duraturo caratterizzato da un'elevata resistenzaalle vibrazioni.
Numero di poli: 16
Corrente di dimensionamento: 22 A
Tensione di dimensionamento: 250 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a molla autobloccante
