Weidmüller 1930020000 Connettore PCB Tot poli 10 Numero di righe 1 1 pz.
Tipo prodotto
Connettore PCB
Tot poli
10
Passo
7.62 mm
Contenuto
1 pz.
Totale poli
10
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Highlights & Dettagli

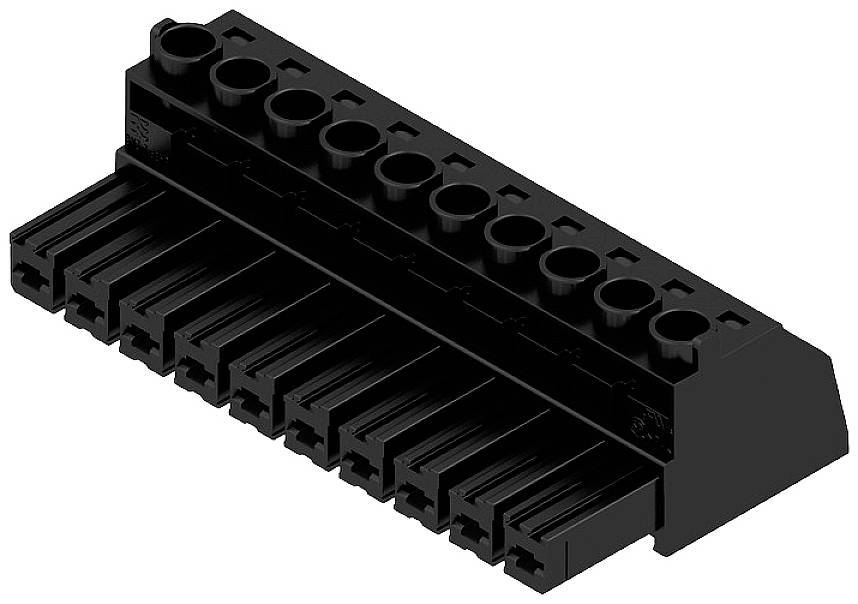

Connettore Weidmüller per circuiti stampati BVZ 7.62HP/10/180 SN BK BX
- Totale poli 10
- Numero di righe 1
- Contenuto 1 pz.
Dati tecnici
- Materiale isolante: PA GF
- Temperatura di stoccaggio: -25 °C +55 °C
- Lunghezza di spellatura: 12 mm
- Coppia di serraggio: 0,5 Nm - 0,6 Nm
- Vite del morsetto M3
- Distanza di dispersione. min.: 13,8 mm
- Percorso dell'aria. min.: 10.2 mm
- Tecnica di collegamento del conduttore: Collegamento a staffa
- Direzione di uscita del conduttore: 180°
- Protezione dal contatto: IP20
- Forza di inserimento/polo: 16,5 N
- Forza di trazione/polo: 11 N
- Resistenza alla corrente a breve termine: 3 x 1s con 420 A.
- Mandrino: 2,8 mm x 2 mm, 2,4 mm
- Materiale base di contatto: Cu-Leg
- Tipo prodotto
Connettore PCB
- Tot poli
10
- Totale poli
10
- Numero di righe
1
- Passo
7.62 mm
- Corrente nominale
40.5 A
- Corrente nominale
40.5 A
- Poli per fila
10
- Collegamento
A vite
Spina
- Colore
Nero
- Materiale
PA
- Codice articolo produttore
1930020000
- Contenuto
1 pz.
- Materiale di contatto
Rame
- Temperatura max.
+125 °C
- Min. temperatura
-50 °C
- Tipo
BVZ 7.62HP/10/180 SN BK BX
24 AWG - 8 AWG
- Resistività di massa
4,5 mΩ
- Resistenza isolamento
100 MΩ
- Ø dispositivo di serraggio
0,2 mm² - 10 mm²
- Superficie di contatto lato collegamento
stagnato
- Tensione nom.
600 V
- Numero Poli
10
- Sezione
6 mm²
- Compatibile RoHS
Sì
- Cicli di accoppiamento
25
- UKCA
Sì
