Name: Weidmüller 1977390000 Morsetto a due piani 4 mm² Numero Poli (num) 32 Arancione 10 pz.
Brand: Weidmüller
SKU: 390342
Availability: BackOrder

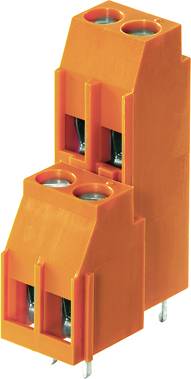

Morsettiera arancione a due livelli con due punti di connessione per ciascun livello, idonea al cablaggio di circuiti elettrici su schede PCB.

Tipo prodotto

Morsetto a due piani

Passo

5 mm

Poli per fila

Numero Poli

Collegamento

Da CS

Morsetto a vite

Scheda tecnica (PDF)

Consegna entro Mer 9 Dic 2026

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 10 pz.)

Set(s)

Totale (143,43 € / Pezzo)

143,43 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto a due piani

Contenuto 10 pz.

Servizi e promozioni supplementari

Dati tecnici

Tipo: LL2N 5.00/32/90 3.2SN OR BX

Tipo prodotto: Morsetto a due piani

Passo: 5 mm

Numero di righe: 2

Poli per fila: 32

Numero Poli: 32

Serie: LL

Lunghezza di spellatura (min.): 6 mm

Lunghezza di spellatura (max.): 6 mm

Collegamento: Da CS
Morsetto a vite

Corrente nominale: 20 A

Sezione flessibile (min.): 0.5 mm²

Corrente nominale: 20 A

Sezione rigida (min.): 0.5 mm²

Sezione flessibile (max.): 4 mm²

Sezione rigida (max.): 6 mm²

AWG min.: 26

Direzione di innesto: Orizzontale al PCB

AWG max.: 12

Materiale di contatto: Lega di Cu, stagnata

Colore: Arancione

Protezione cavi: Sì

Direzione operativa: Perpendicolare al PCB

Peso: 57.2 g

Codice articolo produttore: 1977390000

Imballaggio industriale: Sì

Contenuto: 10 pz.

Tensione nom.: 300 V

Larghezza: 78.19 mm

Altezza: 34.32 mm

Lunghezza: 21.99 mm

Tipo: LL2N 5.00/32/90 3.2SN OR BX

UKCA: Non rilevante

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Poli per fila

Numero Poli

Tipo prodotto

Passo

Weidmüller 1977390000 Morsetto a due piani 4 mm² Numero Poli (num) 32 Arancione 10 pz.

Articolo n°:390342

Consegna entro Mer 9 Dic 2026

Conrad Electronic

Questo articolo

20 A

Morsetto a due piani

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

143,43 €^*

Weidmüller 1324390000 Morsetto a vite 4 mm² Numero Poli (num) 4 Nero 50 pz.

Articolo n°:1949724

Consegna entro Mer 9 Dic 2026

Conrad Electronic

20 A

Morsetto a vite

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

94,25 €^*

Weidmüller 1469620000 Morsetto a vite 4 mm² Numero Poli (num) 8 Nero 50 pz.

Articolo n°:1950331

Consegna entro Mar 20 Ott

5 Set(s)Conrad Electronic

20 A

Morsetto a vite

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

180,32 €^*

Weidmüller 1926350000 Morsetto a due piani 4 mm² Numero Poli (num) 4 Arancione 10 pz.

Articolo n°:375306

Consegna entro Lun 7 Dic

Conrad Electronic

30 A

Morsetto a due piani

9.52 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

22,12 €^*

Weidmüller 1926360000 Morsetto a due piani 4 mm² Numero Poli (num) 8 Arancione 10 pz.

Articolo n°:375384

Consegna entro Lun 7 Dic

Conrad Electronic

30 A

Morsetto a due piani

9.52 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

44,25 €^*

Weidmüller 1926370000 Morsetto a due piani 4 mm² Numero Poli (num) 12 Arancione 10 pz.

Articolo n°:375385

Consegna entro Lun 7 Dic

Conrad Electronic

30 A

Morsetto a due piani

9.52 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

70,48 €^*

Weidmüller 1926380000 Morsetto a due piani 4 mm² Numero Poli (num) 16 Arancione 5 pz.

Articolo n°:375387

Consegna entro Lun 7 Dic

Conrad Electronic

30 A

Morsetto a due piani

9.52 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

44,25 €^*

Weidmüller 1926390000 Morsetto a due piani 4 mm² Numero Poli (num) 20 Arancione 5 pz.

Articolo n°:375388

Consegna entro Lun 7 Dic

Conrad Electronic

30 A

Morsetto a due piani

9.52 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

60,65 €^*

Weidmüller 1926400000 Morsetto a due piani 4 mm² Numero Poli (num) 24 Arancione 5 pz.

Articolo n°:375389

Consegna entro Lun 7 Dic

Conrad Electronic

30 A

Morsetto a due piani

9.52 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

70,48 €^*

Weidmüller 1934290000 Morsetto a due piani 4 mm² Numero Poli (num) 4 Arancione 50 pz.

Articolo n°:376027

Consegna entro Mar 20 Ott

2 Set(s)Conrad Electronic

20 A

Morsetto a due piani

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

94,25 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 390342 Weidmüller 1977390000 Morsetto a due piani 4 mm² Numero Poli (num) 32 Arancione 10 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 390342 Weidmüller 1977390000 Morsetto a due piani 4 mm² Numero Poli (num) 32 Arancione 10 pz.

Descrizione

Morsetto per circuito stampato a più file con collegamento a staffa di serraggio, nel passo 5,00 mm e 5,08 mm, direzione d#92uscita del conduttore a 90°. Adatto a sezioni di conduttore fino a 6,0 mm². 0,20 - 6,0mm² (IEC) / 26 - 12 AWG (UL) 500 V (IEC) / 300 V (UL) 32 A (IEC) / 20 A (UL)
