Name: Weidmüller 1977470000 Morsetto a due piani 4 mm² Numero Poli (num) 48 Arancione 10 pz.
Brand: Weidmüller
SKU: 390346
Availability: BackOrder

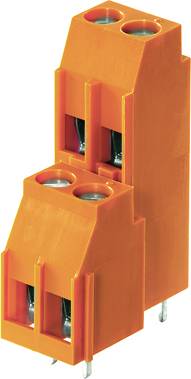

Morsetto per circuito stampato arancione a due piani con quattro punti di connessione, dal design compatto, idoneo per montaggi elettronici.

Tipo prodotto

Morsetto a due piani

Passo

5 mm

Poli per fila

Numero Poli

Collegamento

Da CS

Morsetto a vite

Scheda tecnica (PDF)

Consegna entro Mer 9 Dic 2026

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 10 pz.)

Set(s)

Totale (212,30 € / Pezzo)

212,30 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto a due piani

Contenuto 10 pz.

Servizi e promozioni supplementari

Dati tecnici

Tipo: LL2N 5.00/48/90 3.2SN OR BX

Tipo prodotto: Morsetto a due piani

Passo: 5 mm

Numero di righe: 2

Poli per fila: 48

Numero Poli: 48

Serie: LL

Lunghezza di spellatura (min.): 6 mm

Lunghezza di spellatura (max.): 6 mm

Collegamento: Da CS
Morsetto a vite

Corrente nominale: 20 A

Sezione flessibile (min.): 0.5 mm²

Corrente nominale: 20 A

Sezione rigida (min.): 0.5 mm²

Sezione flessibile (max.): 4 mm²

Sezione rigida (max.): 6 mm²

AWG min.: 26

Direzione di innesto: Orizzontale al PCB

AWG max.: 12

Materiale di contatto: Lega di Cu, stagnata

Colore: Arancione

Protezione cavi: Sì

Direzione operativa: Perpendicolare al PCB

Peso: 85.8 g

Codice articolo produttore: 1977470000

Imballaggio industriale: Sì

Contenuto: 10 pz.

Tensione nom.: 300 V

Larghezza: 118.19 mm

Altezza: 34.32 mm

Lunghezza: 21.99 mm

Tipo: LL2N 5.00/48/90 3.2SN OR BX

UKCA: Non rilevante
