Name: Weidmüller 1978970000 Morsetto a tre piani 4 mm² Numero Poli (num) 48 Arancione 10 pz.
Brand: Weidmüller
SKU: 390431
Availability: BackOrder

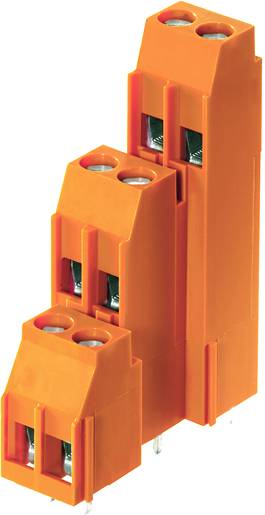

Tre connettori arancioni a diverse altezze, che mostrano i contatti metallici per collegare circuiti elettrici.

Tipo prodotto

Morsetto a tre piani

Passo

5 mm

Poli per fila

Numero Poli

Collegamento

Da CS

Morsetto a vite

Scheda tecnica (PDF)

Consegna entro Mer 9 Dic 2026

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 10 pz.)

Set(s)

Totale (258,20 € / Pezzo)

258,20 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto a tre piani

Contenuto 10 pz.

Servizi e promozioni supplementari

Dati tecnici

Tipo: LL3R 5.00/48/90 3.2SN OR BX

Tipo prodotto: Morsetto a tre piani

Passo: 5 mm

Numero di righe: 3

Poli per fila: 48

Numero Poli: 48

Serie: LL

Lunghezza di spellatura (min.): 6 mm

Lunghezza di spellatura (max.): 6 mm

Collegamento: Da CS
Morsetto a vite

Corrente nominale: 20 A

Sezione flessibile (min.): 0.5 mm²

Corrente nominale: 20 A

Sezione rigida (min.): 0.5 mm²

Sezione flessibile (max.): 4 mm²

Sezione rigida (max.): 6 mm²

AWG min.: 26

Direzione di innesto: Orizzontale al PCB

AWG max.: 12

Materiale di contatto: Lega di Cu, stagnata

Colore: Arancione

Protezione cavi: Sì

Direzione operativa: Perpendicolare al PCB

Peso: 209.04 g

Codice articolo produttore: 1978970000

Imballaggio industriale: Sì

Contenuto: 10 pz.

Tensione nom.: 300 V

Larghezza: 83.19 mm

Altezza: 48.3 mm

Lunghezza: 32 mm

Tipo: LL3R 5.00/48/90 3.2SN OR BX

UKCA: Non rilevante

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Poli per fila

Numero Poli

Direzione di innesto

Tipo prodotto

Numero di righe

Passo

Weidmüller 1433780000 Morsetto a vite 1.5 mm² Numero Poli (num) 4 Nero 100 pz.

Articolo n°:1949450

Consegna entro Lun 30 Nov

Conrad Electronic

10 A

Orizzontale al PCB

Morsetto a vite

3.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

139,34 €^*

Weidmüller 1561150000 Morsetto a molla 1.5 mm² Numero Poli (num) 6 Nero 50 pz.

Articolo n°:1951031

Consegna entro Lun 30 Nov

Conrad Electronic

10 A

Orizzontale al PCB

Morsetto a molla

3.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

110,65 €^*

Weidmüller 1667770000 Morsetto a vite 1.5 mm² Numero Poli (num) 3 Arancione 100 pz.

Articolo n°:354338

Consegna entro Mar 20 Ott

2 Set(s)Conrad Electronic

10 A

Orizzontale al PCB

Morsetto a vite

3.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

110,65 €^*

Weidmüller 1714980000 Morsetto a vite 1.5 mm² Numero Poli (num) 2 Arancione 100 pz.

Articolo n°:355964

Consegna entro Mar 3 Nov

Conrad Electronic

10 A

Obliquo al PCB

Morsetto a vite

3.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

73,76 €^*

Weidmüller 1715020000 Morsetto a vite 1.5 mm² Numero Poli (num) 3 Arancione 100 pz.

Articolo n°:355968

Consegna entro Lun 30 Nov

Conrad Electronic

10 A

Obliquo al PCB

Morsetto a vite

3.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,75 €^*

Weidmüller 1720250000 Morsetto a vite 1.5 mm² Numero Poli (num) 5 Arancione 1 pz.

Articolo n°:3361317

Consegna entro Mar 20 Ott

81 Pezzo(i)Conrad Electronic

10 A

Orizzontale al PCB

Morsetto a vite

3.5 mm

Pezzo(i)

Quantità minima ordinabile: 150

Multipli: 1

4,91 €^*

Weidmüller 1845040000 Morsetto a vite 1.5 mm² Numero Poli (num) 4 Arancione 100 pz.

Articolo n°:360316

Consegna entro Mar 3 Nov

Conrad Electronic

10 A

Orizzontale al PCB

Morsetto a vite

3.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

139,34 €^*

Weidmüller 1845050000 Morsetto a vite 1.5 mm² Numero Poli (num) 6 Arancione 50 pz.

Articolo n°:360318

Consegna entro Lun 30 Nov

Conrad Electronic

10 A

Orizzontale al PCB

Morsetto a vite

3.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

110,65 €^*

Weidmüller 1845060000 Morsetto a vite 1.5 mm² Numero Poli (num) 7 Arancione 50 pz.

Articolo n°:360319

Consegna entro Mar 20 Ott

2 Set(s)Conrad Electronic

10 A

Orizzontale al PCB

Morsetto a vite

3.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

122,94 €^*

Weidmüller 1845070000 Morsetto a vite 1.5 mm² Numero Poli (num) 8 Arancione 50 pz.

Articolo n°:360320

Consegna entro Mar 20 Ott

2 Set(s)Conrad Electronic

10 A

Orizzontale al PCB

Morsetto a vite

3.5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

139,34 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 390431 Weidmüller 1978970000 Morsetto a tre piani 4 mm² Numero Poli (num) 48 Arancione 10 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 390431 Weidmüller 1978970000 Morsetto a tre piani 4 mm² Numero Poli (num) 48 Arancione 10 pz.

Descrizione

Morsetti per circuito stampato a una o più file con collegamento a staffa di serraggio, nel passo 5,00 mm e 5,08 mm, direzione d'uscita del conduttore a 90°. Adatto a sezioni di conduttore fino a 6,0 mm². 0,20 - 6,0mm² (IEC) / 26 - 12 AWG (UL) 500 V (IEC) / 300 V (UL) 32 A (IEC) / 20 A (UL)
