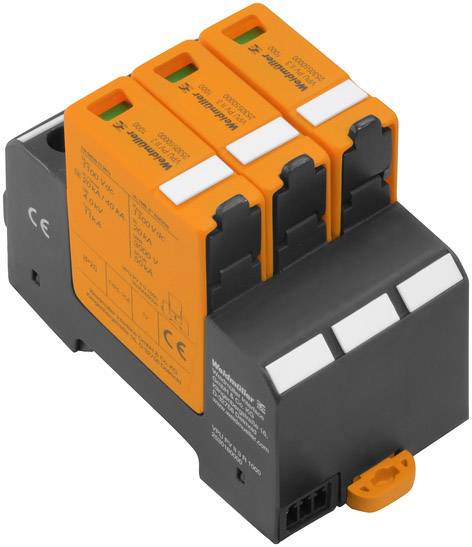

Weidmüller 2530550000 VPU PV II 3 1000 Spina protezione sovratensioni Protezione da sovratensioni per: Impianto fotovolt
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (62,29 € / Pezzo)
62,29 €
IVA escl.
Solo 7 Pezzo(i) disponibili
Highlights & Dettagli
Scaricatore di sovratensione (tecnologia energetica/), tipo II, CC, 1000 V
- Scaricatore innestabile
- Adatto per la protezione di impianti DC
- Elevato assorbimento di energia con tempi di risposta brevi
- Testo tradotto automaticamente.
Dati tecnici
- Lunghezza spellatura collegamento di dimensionamento: 18 mm
- Tipo di collegamento: collegamento a vite
- Coppia di serraggio, max. 4 Nm
- Coppia di serraggio, min.: 2 Nm
- Struttura: Alloggiamento di installazione; 3 TE, Inta IP20
- Altezza di fissaggio: 75 mm
- Campo di serraggio, max. 35 mm²
- Campo di serraggio, min.: 1,5 mm²
- Resistenza ai cortocircuiti ISCPV: 11.000 A
- Temperatura d'immagazzinamento: da -40 °C a 85 °C.
- Sezione di collegamento conduttore, a un filo, max. 16 mm²
- Sezione di collegamento conduttore, a filo sottile, max. 25 mm²
- Sezione di collegamento conduttore, a più fili, max. 35 mm²
- Peso netto: 386 g
- Display della funzione ottica: verde = ok, rosso = scaricatore difettoso, sostituire
- Guida portante TS 35
- Categoria di sovratensione III
- Grado di inquinamento: 3
- Tipo prodotto
Spina protezione sovratensioni
- Protezione da sovratensioni per
Impianto fotovoltaico
- Dispersione
20 kA
- Tensione nom.
1100 V
- Temperatura di esercizio
-40 °C - +70 °C
IP20
- Codice articolo produttore
2530550000
- Tipo
VPU PV II 3 1000
- Colore
Nero
Arancione
- Norme
Compatibile RoHS
- Dim.
(L x L x A) 54 x 54 x 96 mm
- Lunghezza
54 mm
- Larghezza
54 mm
- Altezza
96 mm
- Profondità
70 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 1761032 Weidmüller 2530550000 VPU PV II 3 1000 Spina protezione sovratensioni Protezione da sovratensioni per: Impianto fotovolt
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1761032 Weidmüller 2530550000 VPU PV II 3 1000 Spina protezione sovratensioni Protezione da sovratensioni per: Impianto fotovolt
Descrizione
La protezione da sovratensione VARITECTOR delle serie VPU PV I (tipo I) e VPU PV II (tipo II) protegge impianti fotovoltaici e i loro componenti in modo efficace contro i fulmini inoltre sensibili alle distorsioni e sovratensioni, anche è notevolmente al di sotto i confini, che grazie all'organizzazione di isolamento in conformità con EN 60664-3/DIN VDE 0110-3 sono predefinite. In questo modo, l'infrastruttura e sistemi convertitore è protetta da sovratensione e la disponibilità dell'impianto.
Gli scaricatori dopo il prodotto norma IEC 50539-11 / DIN EN 50539-11 e testato in impianti in conformità con l'applicazione standard IEC 50539-12 / DIN EN 50539-12 e in conformità a IEC 60364-7-712 costruzione di sistemi di alimentazione fotovoltaico.
Testo tradotto automaticamente.
Gli scaricatori dopo il prodotto norma IEC 50539-11 / DIN EN 50539-11 e testato in impianti in conformità con l'applicazione standard IEC 50539-12 / DIN EN 50539-12 e in conformità a IEC 60364-7-712 costruzione di sistemi di alimentazione fotovoltaico.
Testo tradotto automaticamente.
Note
Testato in conformità con EN 50539-11
Adatto per l'impiego in conformità con IEC60364-7-712 / EN
50539-12
Livello di tensione codificato
Incasso in distributori di installazione
Funzione di protezione termica
