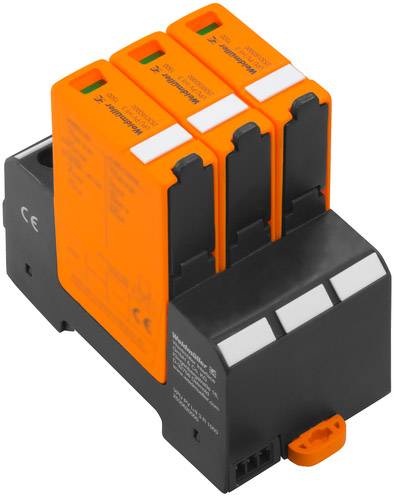

Weidmüller 2530580000 VPU PV I+II 3 1500 Spina protezione sovratensioni Protezione da sovratensioni per: Impianto fotovo
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (188,52 € / Pezzo)
233,61 €
-19 %
188,52 €
IVA escl.
Spedizione gratuita
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Scaricatore di sovratensione (tecnologia energetica/corrente), tipo I + II, I, II, III, IV, CC, 1500 V
- Funzione di protezione termica
- Livello di tensione codificato
- Incasso in distributori di installazione
- Testo tradotto automaticamente.
Dati tecnici
- Lunghezza spellatura collegamento di dimensionamento: 18 mm
- Tipo di collegamento: collegamento a vite
- Coppia di serraggio, max. 4 Nm
- Coppia di serraggio, min.: 2 Nm
- Struttura: Alloggiamento di installazione; 3 TE, Inta IP20
- Altezza di fissaggio: 85 mm
- Campo di serraggio, max. 35 mm²
- Campo di serraggio, min.: 1,5 mm²
- Resistenza ai cortocircuiti ISCPV: 11.000 A
- Temperatura d'immagazzinamento: da -40 °C a 85 °C.
- Sezione di collegamento conduttore, a un filo, max. 16 mm²
- Sezione di collegamento conduttore, a filo sottile, max. 25 mm²
- Sezione di collegamento conduttore, a più fili, max. 35 mm²
- Peso netto: 470 g
- Display della funzione ottica: verde = ok, rosso = scaricatore difettoso, sostituire
- Guida portante TS 35
- Categoria di sovratensione III
- Grado di inquinamento: 3
- Tipo prodotto
Spina protezione sovratensioni
- Protezione da sovratensioni per
Impianto fotovoltaico
- Dispersione
20 kA
- Tensione nom.
1500 V
- Temperatura di esercizio
-40 °C - +70 °C
IP20
- Codice articolo produttore
2530580000
- Tipo
VPU PV I+II 3 1500
- Colore
Nero
Arancione
- Norme
Compatibile RoHS
- Dim.
(L x L x A) 54 x 54 x 96 mm
- Lunghezza
54 mm
- Larghezza
54 mm
- Altezza
96 mm
- Profondità
86 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 1760987 Weidmüller 2530580000 VPU PV I+II 3 1500 Spina protezione sovratensioni Protezione da sovratensioni per: Impianto fotovo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1760987 Weidmüller 2530580000 VPU PV I+II 3 1500 Spina protezione sovratensioni Protezione da sovratensioni per: Impianto fotovo
Descrizione
La protezione da sovratensione VARITECTOR delle serie VPU PV I (tipo I) e VPU PV II (tipo II) protegge impianti fotovoltaici e i loro componenti in modo efficace contro i fulmini inoltre sensibili alle distorsioni e sovratensioni, anche è notevolmente al di sotto i confini, che grazie all'organizzazione di isolamento in conformità con EN 60664-3/DIN VDE 0110-3 sono predefinite. In questo modo, l'infrastruttura e sistemi convertitore è protetta da sovratensione e la disponibilità dell'impianto.
Gli scaricatori dopo il prodotto norma IEC 50539-11 / DIN EN 50539-11 e testato in impianti in conformità con l'applicazione standard IEC 50539-12 / DIN EN 50539-12 e in conformità a IEC 60364-7-712 costruzione di sistemi di alimentazione fotovoltaico.
Testo tradotto automaticamente.
Gli scaricatori dopo il prodotto norma IEC 50539-11 / DIN EN 50539-11 e testato in impianti in conformità con l'applicazione standard IEC 50539-12 / DIN EN 50539-12 e in conformità a IEC 60364-7-712 costruzione di sistemi di alimentazione fotovoltaico.
Testo tradotto automaticamente.
Note
Scaricatore innestabile
Adatto per la protezione di impianti DC
Elevato assorbimento di energia con tempi di risposta brevi
Testato in conformità con EN 50539-11
Adatto per l'impiego in conformità con IEC60364-7-712 / EN 50539-12
