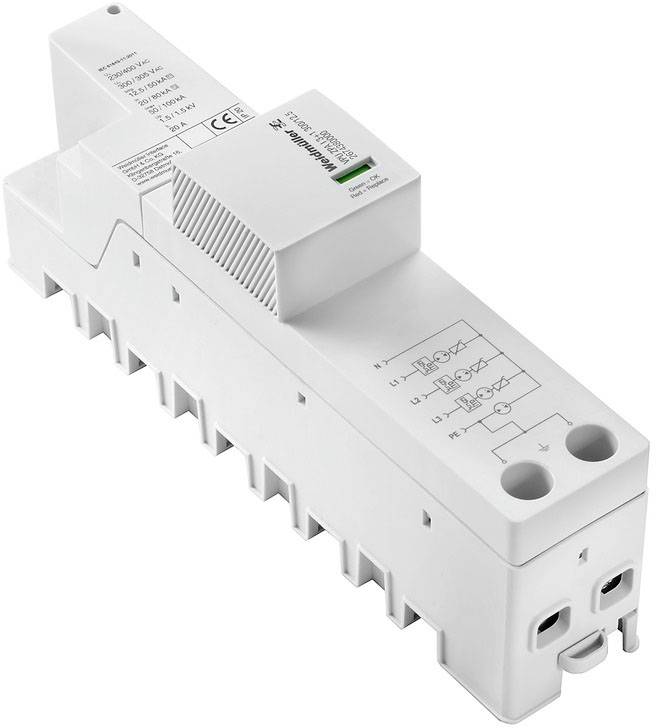

Weidmüller 2674380000 VPU ZPA I 3+1 300/12,5 Scaricatore di sovratensioni Protezione da sovratensioni per: Armadi di dis
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (250,00 € / Pezzo)
250,00 €
IVA escl.
Spedizione gratuita
Solo 5 Pezzo(i) disponibili
Dati tecnici
- Peso netto: 100 g
- Classe di infiammabilità secondo UL 94: V-0
- Altezza d'impiego: ≤ 4000 m.
- Adatto per: Installazione contatore (senza perdite di corrente)
- Display della funzione ottica: verde = ok, rosso = scaricatore difettoso, sostituire
- Tipo di protezione: IP30, in combinazione con il coperchio
- Segmento: Distribuzione dell'energia
- Tensione continua massima, Uc (AC): 300 V.
- Tensione continua massima, UC (N-PE): 305 V.
- FORMA DELLA RETE: TN-C-S, TN-S, TT
- Corrente di dispersione in (8/20µs) N-PE: 80 kA
- Corrente di dispersione IMAX (8/20µs) N-PE: 100 kA
- Corrente di dispersione in (8/20µs) Ader-PE: 20 kA
- Corrente di dispersione IMAX (8/20µs) Ader-PE: 50 kA
- Corrente di fulmine Iimp (10/350 µs) (L-PE): 12,5 kA
- Corrente di fulmine, Iimp (10/350 µs) (N-PE): 50 kA
- Protezione: 315 GG beige 25 kA Iscr
- Resistenza ai cortocircuiti ISCCR: 25 kA
- Coordinamento energetico (≤10 m): Tipo I, tipo II, tipo III
- Livello di protezione SU (tip.): ≤ 1,5 kV
- Livello di protezione su IN (N-PE): ≤ 1,5 kV
- Corrente di dispersione a UN: 5 µA
- Sovratensione temporanea - TOV: 442 V.
- Classe di requisiti secondo EN 61643-11: T1, T2
- Classe di requisiti secondo IEC 61643-11: Tipo I, tipo II
- Tempo di risposta/tempo di risposta: ≤ 100 ns
- Contatto di segnalazione: No
- Tecnologia di collegamento del conduttore: Collegamento a vite
- Tipo di collegamento: Bloccato
- Coppia di serraggio, max. 4,5 Nm
- Campo di serraggio, min.: 16 mm²
- Campo di serraggio, max. 35 mm²
- Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), min. 16 mm²
- Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), max. 25 mm²
- Sezione di collegamento conduttore, a più fili, min.: 16 mm²
- Sezione di collegamento conduttore, a più fili, max. 35 mm²
- Tipo prodotto
Scaricatore di sovratensioni
- Protezione da sovratensioni per
Armadi di distribuzione
- Dispersione
50 kA
- Tensione nom.
240 V/AC
- Tempo di risposta
100 ns
- Modello
Scaricatore di sovratensione, bassa tensione, privo di corrente di dispersione, TN-C-S, TN-S, TT, UP(L/N-PE) ≤ 1,5 kV
- Temperatura di esercizio
-40 °C - +70 °C
IP30
- Codice articolo produttore
2674380000
- Colore
Grigio
- Norme
IEC61643-11, EN61643-11
- Dim.
(L x A x P) 47 x 229 x 99 mm
- Larghezza
47 mm
- Altezza
229 mm
- Profondità
99 mm
- Contenuto
1 pz.
- UKCA
Sì
