Name: Weidmüller 9994180000 Morsetto a vite 2.5 mm² Numero Poli (num) 9 Arancione 50 pz.
Brand: Weidmüller
SKU: 392861
Availability: BackOrder

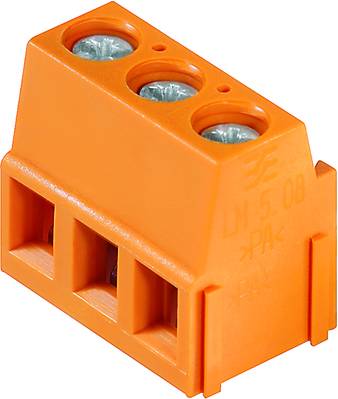

Un morsetto arancione a innesto con tre posizioni di collegamento, utilizzato nelle applicazioni elettroniche per connettere fili.

Tipo prodotto

Morsetto a vite

Passo

5.08 mm

Poli per fila

Numero Poli

Collegamento

Da CS

Morsetto a vite

Scheda tecnica (PDF)

Consegna entro Lun 7 Dic

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 50 pz.)

Set(s)

Totale (75,40 € / Pezzo)

75,40 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Blocco dei morsetti a vite

Contenuto 50 pz.

Servizi e promozioni supplementari

Dati tecnici

Tipo: LM 5.08/09/90 3.5SN OR BX

Tipo prodotto: Morsetto a vite

Passo: 5.08 mm

Numero di righe: 1

Poli per fila: 9

Numero Poli: 9

Serie: LM

Lunghezza di spellatura (min.): 6 mm

Lunghezza di spellatura (max.): 6 mm

Collegamento: Da CS
Morsetto a vite

Corrente nominale: 15 A

Sezione flessibile (min.): 0.2 mm²

Corrente nominale: 15 A

Sezione rigida (min.): 0.2 mm²

Sezione flessibile (max.): 2.5 mm²

Sezione rigida (max.): 2.5 mm²

AWG min.: 24

Direzione di innesto: Orizzontale al PCB

AWG max.: 14

Materiale di contatto: Lega di Cu, stagnata

Colore: Arancione

Protezione cavi: Sì

Direzione operativa: Perpendicolare al PCB

Peso: 10.94 g

Codice articolo produttore: 9994180000

Imballaggio industriale: Sì

Contenuto: 50 pz.

Tensione nom.: 300 V

Larghezza: 46.27 mm

Altezza: 17.3 mm

Lunghezza: 10 mm

Tipo: LM 5.08/09/90 3.5SN OR BX

UKCA: Non rilevante

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Poli per fila

Numero Poli

Direzione di innesto

Tipo prodotto

Weidmüller 1450140000 Morsetto a vite 2.5 mm² Numero Poli (num) 14 Verde 40 pz.

Articolo n°:1949218

Consegna entro Lun 7 Dic

Conrad Electronic

Obliquo al PCB

Morsetto a vite

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,75 €^*

Weidmüller 1716020000 Morsetto a vite 2.5 mm² Numero Poli (num) 2 Nero 500 pz.

Articolo n°:355993

Consegna entro Mer 13 Gen 2027

Conrad Electronic

Orizzontale al PCB

Morsetto a vite

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

159,83 €^*

Weidmüller 1716030000 Morsetto a vite 2.5 mm² Numero Poli (num) 3 Nero 500 pz.

Articolo n°:355994

Consegna entro Mar 20 Ott

5 Set(s)Conrad Electronic

Orizzontale al PCB

Morsetto a vite

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

241,80 €^*

Weidmüller 1716040000 Morsetto a vite 2.5 mm² Numero Poli (num) 2 Nero 500 pz.

Articolo n°:355995

Consegna entro Lun 7 Dic

Conrad Electronic

Perpendicolare al PCB

Morsetto a vite

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

168,02 €^*

Weidmüller 1716050000 Morsetto a vite 2.5 mm² Numero Poli (num) 3 Nero 500 pz.

Articolo n°:355996

Consegna entro Lun 7 Dic

Conrad Electronic

Perpendicolare al PCB

Morsetto a vite

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

258,20 €^*

Weidmüller 1716060000 Morsetto a vite 2.5 mm² Numero Poli (num) 2 Nero 500 pz.

Articolo n°:355997

Consegna entro Lun 7 Dic

Conrad Electronic

Obliquo al PCB

Morsetto a vite

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

192,61 €^*

Weidmüller 1716070000 Morsetto a vite 2.5 mm² Numero Poli (num) 3 Nero 500 pz.

Articolo n°:355998

Consegna entro Mer 13 Gen 2027

Conrad Electronic

Obliquo al PCB

Morsetto a vite

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

290,98 €^*

Weidmüller 1716080000 Morsetto a vite 2.5 mm² Numero Poli (num) 2 Arancione 500 pz.

Articolo n°:355999

Consegna entro Mar 20 Ott

2 Set(s)Conrad Electronic

Orizzontale al PCB

Morsetto a vite

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

159,83 €^*

Weidmüller 1716090000 Morsetto a vite 2.5 mm² Numero Poli (num) 3 Arancione 500 pz.

Articolo n°:356000

Consegna entro Mar 20 Ott

2 Set(s)Conrad Electronic

Orizzontale al PCB

Morsetto a vite

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

241,80 €^*

Weidmüller 1716100000 Morsetto a vite 2.5 mm² Numero Poli (num) 2 Arancione 500 pz.

Articolo n°:356001

Consegna entro Mer 13 Gen 2027

Conrad Electronic

Perpendicolare al PCB

Morsetto a vite

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

168,02 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 392861 Weidmüller 9994180000 Morsetto a vite 2.5 mm² Numero Poli (num) 9 Arancione 50 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 392861 Weidmüller 9994180000 Morsetto a vite 2.5 mm² Numero Poli (num) 9 Arancione 50 pz.

Descrizione

Morsetto per circuito stampato con collegamento a staffa di serraggio, nel passo 5,00 e 5,08 mm, direzione d'uscita del conduttore a 90°, 135° e 180°. Adatto a sezioni di conduttore fino a 2,5 mm². 0,20 - 2,50 mm² (IEC) / 24 - 14 AWG (UL) 630 V (IEC) / 300 V (UL) 17,5 A (IEC) / 20 A (UL)
