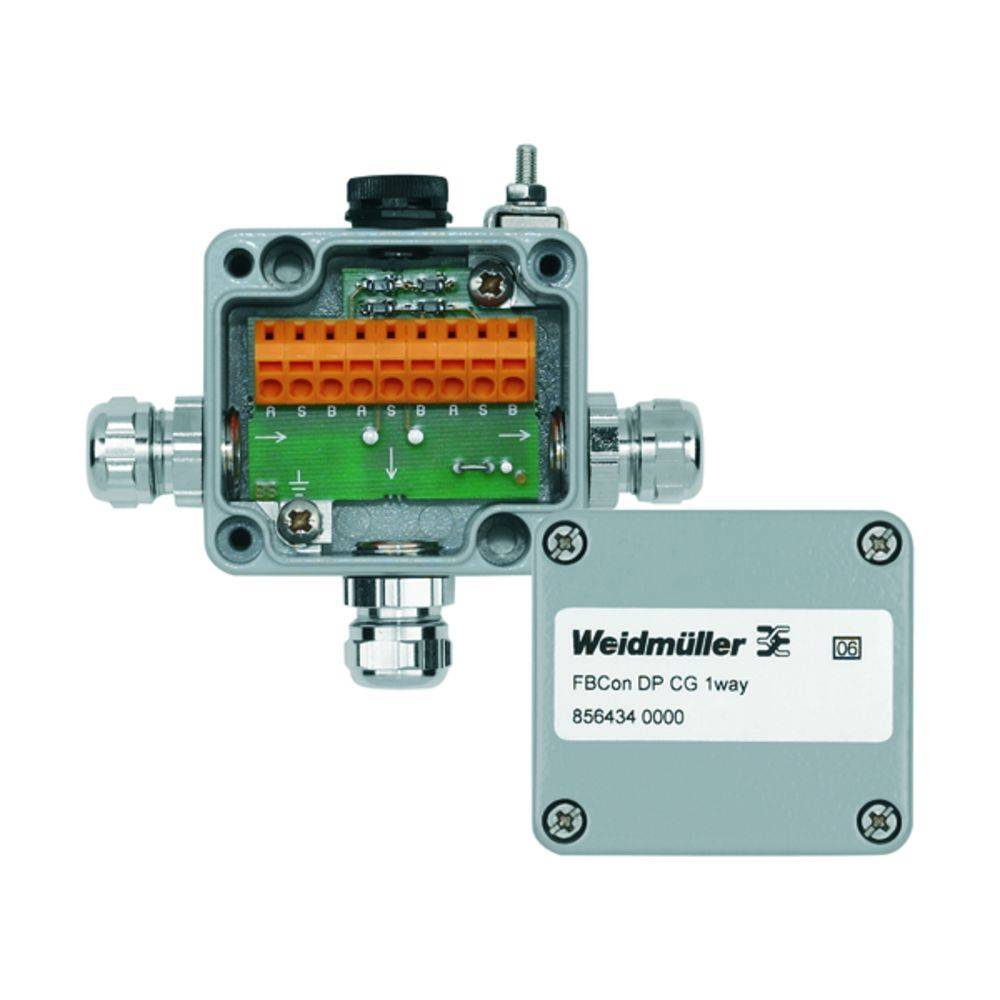

Weidmüller FBCON DP CG 1WAY 8564340000 Scatola sensore attuatore passiva Ripartitore standard PROFIBUS-DP con terminazio

Distributore standard. IP 66. I distributori di bus di campo FBCon DP sono utilizzati per accoppiare da 1 a 8 attuatori, sensori o I/O remoti ad una rete PROFIBUS. Le diramazioni (raccordi a T) collegano i singoli componenti del bus con la linea del bus. La lunghezza della rispettiva linea di trasmissione dipende dalla velocità di trasmissione e dovrebbe essere la più corta possibile. La somma di tutte le linee di derivazione non deve superare i 6,6 m per velocità di trasmissione fino a 1,5 MBaud. Il cavo master viene condotto in una custodia di alluminio / acciaio inossidabile tramite pressacavi EMC e collegato mediante morsetti a molla di tensione. La linea del passo al dispositivo è collegata tramite una presa M12 codificata B o un pressacavo EMC. Le resistenze di terminazione devono essere collegate all'inizio e alla fine della rete PROFIBUS-DP. I moduli terminatori svolgono questo compito. L'alimentazione a 24 VDC viene introdotta attraverso il pressacavo destro. Per contrastare i cicli climatici alternati, le custodie sono dotate di un elemento di compensazione della pressione. Durante l'installazione devono essere sempre rispettate le direttive dell'organizzazione utente PROFIBUS. I distributori hanno le seguenti caratteristiche: Tecnica di collegamento a morsetto di tensione. Con raccordo a vite EMC. Connettori M12 Il collegamento a terra esterne. Funzionamento ininterrotto del bus. Elemento di compensazione della pressione. Tipo di protezione IP66. Versioni in acciaio inossidabile, compatibili con PROFIBUS-DP.
