Weidmüller FBCON DP M12 1WAY 8564350000 Scatola sensore attuatore passiva Ripartitore standard PROFIBUS-DP senza termina
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Scatola sensore attuatore passiva
Numero posti segnale
1
Numero distributori
1 via
Attribuzione
Singolo
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
143,43 €
3
2% = 3,50 €
139,93 €
5
3% = 4,89 €
138,54 €
10
4% = 5,82 €
137,61 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (143,43 € / Pezzo)
143,43 €
IVA escl.
Spedizione gratuita
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Distributore standard senza terminazione del bus
- FBCon DP M12 1WAY
Dati tecnici
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Scatola sensore attuatore passiva
- Numero posti segnale
1
- Attribuzione
Singolo
- Tipo
FBCON DP M12 1WAY
- Cavo di uscita
No
- Numero distributori
1 via
- Indicatore di status
senza LED
- Collegamento
Morsetti a molla
- Larghezza
58 mm
- Lunghezza
64 mm
IP66
- Temperatura max.
+80 °C
- Min. temperatura
-40 °C
- Sezione trasv. di collegamento max.
1.5 mm²
- Sezione trasv. di collegamento min.
0.5 mm²
- Tipo di collegamento (scatola di distribuzione)
Collegamento a molla
- Materiale
Acciaio inox
- Peso
249 g
- Codice articolo produttore
8564350000
- Colore
Grigio
- Contenuto
1 pz.
- Altezza
36 mm
64
34 mm
FALSE
DC
FALSE
FALSE
TRUE
FALSE
TRUE
FALSE
FALSE
FALSE
None
None
FALSE
IP66
None
FALSE
FALSE
FALSE
TRUE
FALSE
24-24 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 258176 Weidmüller FBCON DP M12 1WAY 8564350000 Scatola sensore attuatore passiva Ripartitore standard PROFIBUS-DP senza termina
Scheda tecnica 258176 Weidmüller FBCON DP M12 1WAY 8564350000 Scatola sensore attuatore passiva Ripartitore standard PROFIBUS-DP senza termina
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 258176 Weidmüller FBCON DP M12 1WAY 8564350000 Scatola sensore attuatore passiva Ripartitore standard PROFIBUS-DP senza termina
Descrizione

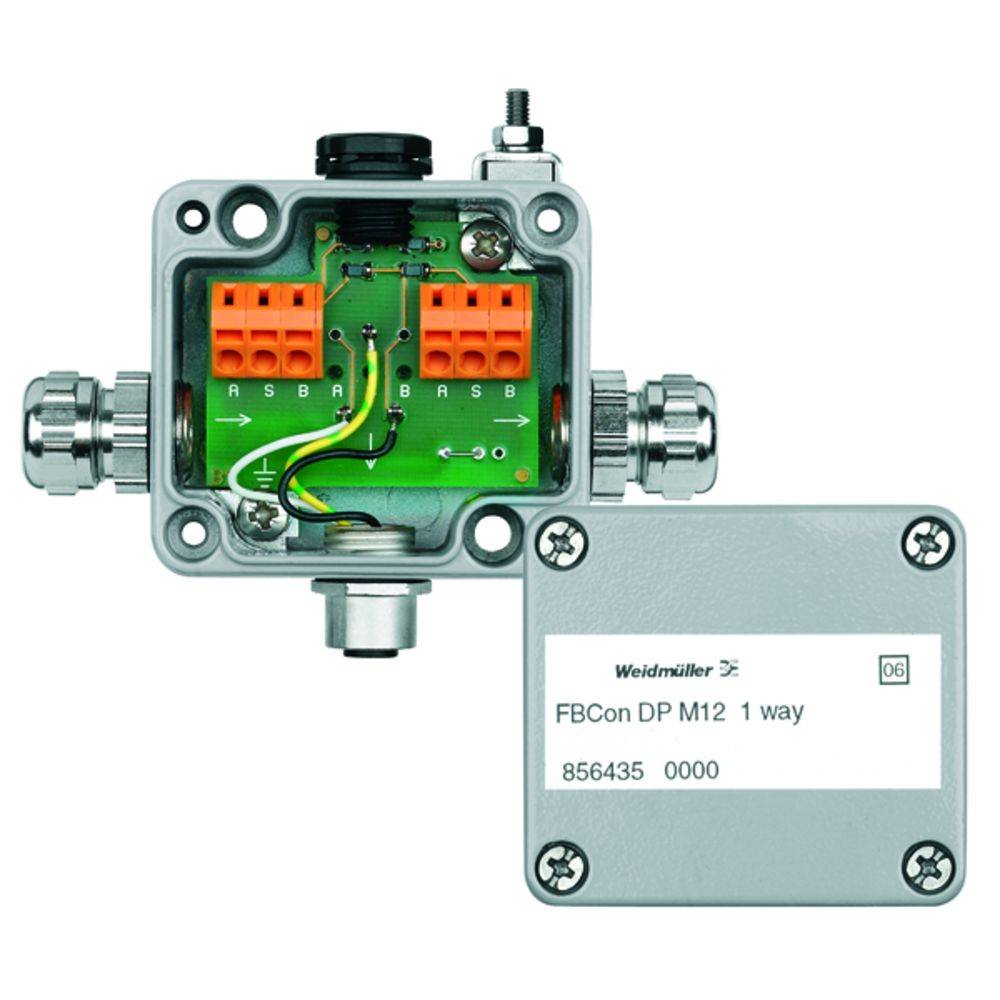

I ripartitori bus di campo FBCon DP consentono di collegare 1 - 8 attuatori, sensori o I/O remoti a una rete PROFIBUS.
Le derivazioni (pezzi a T) collegano i singoli componenti bus al cavo bus. La lunghezza dei cavi di diramazione è subordinata
alla velocità di trasmissione e dovrebbe essere la minore possibile. La somma di tutti i cavi di diramazione con velocità di trasmissione fino a 1,5 MBaud
dev'essere di 6,6 m max.
Il cavo di origine viene introdotto tramite pressacavi EMC in una custodia in alluminio/acciaio inox e collegato mediante morsetti
a molla. Il cavo di diramazione all'apparecchio viene collegato tramite un connettore femmina M12 codificato B o un pressacavo
EMC.
All'inizio e alla fine della rete PROFIBUS-DP è necessario collegare resistenze terminali. Questo compito è demandato ai moduli
Terminator. L'alimentazione a 24 VDC viene convogliata attraverso il pressacavo destro. Per contrastare
i cambi climatici, la custodia è equipaggiata con un elemento di compensazione della pressione. In linea di massima,
durante l'installazione attenersi alle direttive dell'organizzazione PROFIBUS.
I ripartitori hanno le seguenti caratteristiche:tecnica di collegamento a molla autobloccantePressacavo EMCConnettore M12Collegamento a terra esternoFunzionamento del bus senza interruzioneElemento di compensazione della pressioneGrado di protezione IP66Esecuzioni in acciaio inoxPROFIBUS-DP compatibile
Le derivazioni (pezzi a T) collegano i singoli componenti bus al cavo bus. La lunghezza dei cavi di diramazione è subordinata
alla velocità di trasmissione e dovrebbe essere la minore possibile. La somma di tutti i cavi di diramazione con velocità di trasmissione fino a 1,5 MBaud
dev'essere di 6,6 m max.
Il cavo di origine viene introdotto tramite pressacavi EMC in una custodia in alluminio/acciaio inox e collegato mediante morsetti
a molla. Il cavo di diramazione all'apparecchio viene collegato tramite un connettore femmina M12 codificato B o un pressacavo
EMC.
All'inizio e alla fine della rete PROFIBUS-DP è necessario collegare resistenze terminali. Questo compito è demandato ai moduli
Terminator. L'alimentazione a 24 VDC viene convogliata attraverso il pressacavo destro. Per contrastare
i cambi climatici, la custodia è equipaggiata con un elemento di compensazione della pressione. In linea di massima,
durante l'installazione attenersi alle direttive dell'organizzazione PROFIBUS.
I ripartitori hanno le seguenti caratteristiche:tecnica di collegamento a molla autobloccantePressacavo EMCConnettore M12Collegamento a terra esternoFunzionamento del bus senza interruzioneElemento di compensazione della pressioneGrado di protezione IP66Esecuzioni in acciaio inoxPROFIBUS-DP compatibile
