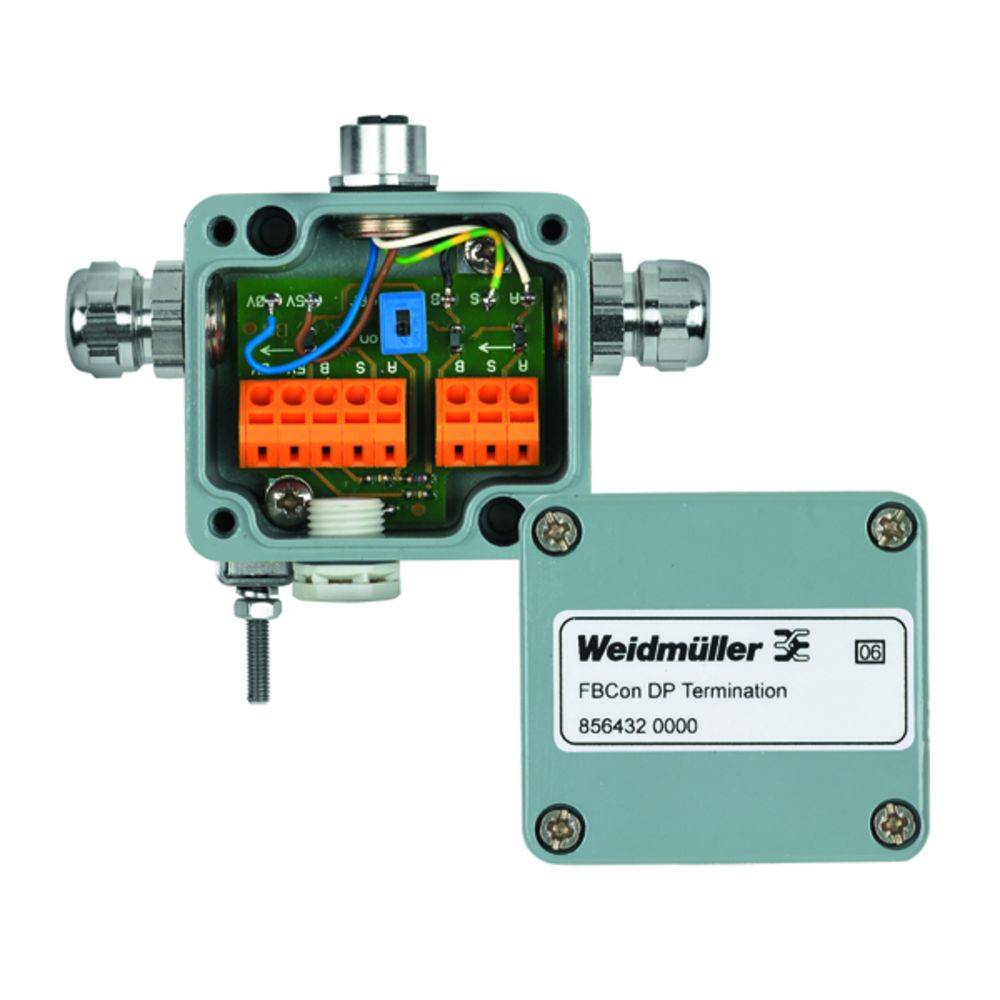

Weidmüller FBCON DP M12 TERM 5V 8564320000 Scatola sensore attuatore attiva Ripartitore standard PROFIBUS-DP con termina
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Scatola sensore attuatore attiva
Numero distributori
1 via
Attribuzione
Singolo
Tipo
FBCON DP M12 TERM 5V
Cavo di uscita
No
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
163,93 €
3
2% = 4,00 €
159,93 €
5
3% = 5,59 €
158,34 €
10
4% = 6,66 €
157,27 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (163,93 € / Pezzo)
163,93 €
IVA escl.
Spedizione gratuita
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Distributore standard con terminazione del bus (attivo)
- FBCon DP M12 temperature 5V
Dati tecnici
- Tipo prodotto
Scatola sensore attuatore attiva
- Attribuzione
Singolo
- Tipo
FBCON DP M12 TERM 5V
- Cavo di uscita
No
- Numero distributori
1 via
- Indicatore di status
senza LED
- Collegamento
Morsetti a molla
- Larghezza
58 mm
- Lunghezza
64 mm
IP66
- Temperatura max.
+80 °C
- Min. temperatura
-40 °C
- Sezione trasv. di collegamento max.
1.5 mm²
- Sezione trasv. di collegamento min.
0.5 mm²
- Tipo di collegamento (scatola di distribuzione)
Collegamento a molla
- Materiale
Acciaio inox
- Peso
262 g
- Codice articolo produttore
8564320000
- Colore
Grigio
- Contenuto
1 pz.
- Altezza
36 mm
- Caratteristiche
con terminazione del bus
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 258173 Weidmüller FBCON DP M12 TERM 5V 8564320000 Scatola sensore attuatore attiva Ripartitore standard PROFIBUS-DP con termina
Scheda tecnica 258173 Weidmüller FBCON DP M12 TERM 5V 8564320000 Scatola sensore attuatore attiva Ripartitore standard PROFIBUS-DP con termina
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 258173 Weidmüller FBCON DP M12 TERM 5V 8564320000 Scatola sensore attuatore attiva Ripartitore standard PROFIBUS-DP con termina
Descrizione
I ripartitori bus di campo FBCon DP consentono di collegare 1 - 8 attuatori, sensori o I/O remoti a una rete PROFIBUS.
Le derivazioni (pezzi a T) collegano i singoli componenti bus al cavo bus. La lunghezza dei cavi di diramazione è subordinata
alla velocità di trasmissione e dovrebbe essere la minore possibile. La somma di tutti i cavi di diramazione con velocità di trasmissione fino a 1,5 MBaud
dev'essere di 6,6 m max.
Il cavo di origine viene introdotto tramite pressacavi EMC in una custodia in alluminio/acciaio inox e collegato mediante morsetti
a molla. Il cavo di diramazione all'apparecchio viene collegato tramite un connettore femmina M12 codificato B o un pressacavo
EMC.
All'inizio e alla fine della rete PROFIBUS-DP è necessario collegare resistenze terminali. Questo compito è demandato ai moduli
Terminator. L'alimentazione a 24 VDC viene convogliata attraverso il pressacavo destro. Per contrastare
i cambi climatici, la custodia è equipaggiata con un elemento di compensazione della pressione. In linea di massima,
durante l'installazione attenersi alle direttive dell'organizzazione PROFIBUS.
I ripartitori hanno le seguenti caratteristiche:tecnica di collegamento a molla autobloccantePressacavo EMCConnettore M12Collegamento a terra esternoFunzionamento del bus senza interruzioneElemento di compensazione della pressioneGrado di protezione IP66Esecuzioni in acciaio inoxPROFIBUS-DP compatibile
Le derivazioni (pezzi a T) collegano i singoli componenti bus al cavo bus. La lunghezza dei cavi di diramazione è subordinata
alla velocità di trasmissione e dovrebbe essere la minore possibile. La somma di tutti i cavi di diramazione con velocità di trasmissione fino a 1,5 MBaud
dev'essere di 6,6 m max.
Il cavo di origine viene introdotto tramite pressacavi EMC in una custodia in alluminio/acciaio inox e collegato mediante morsetti
a molla. Il cavo di diramazione all'apparecchio viene collegato tramite un connettore femmina M12 codificato B o un pressacavo
EMC.
All'inizio e alla fine della rete PROFIBUS-DP è necessario collegare resistenze terminali. Questo compito è demandato ai moduli
Terminator. L'alimentazione a 24 VDC viene convogliata attraverso il pressacavo destro. Per contrastare
i cambi climatici, la custodia è equipaggiata con un elemento di compensazione della pressione. In linea di massima,
durante l'installazione attenersi alle direttive dell'organizzazione PROFIBUS.
I ripartitori hanno le seguenti caratteristiche:tecnica di collegamento a molla autobloccantePressacavo EMCConnettore M12Collegamento a terra esternoFunzionamento del bus senza interruzioneElemento di compensazione della pressioneGrado di protezione IP66Esecuzioni in acciaio inoxPROFIBUS-DP compatibile
