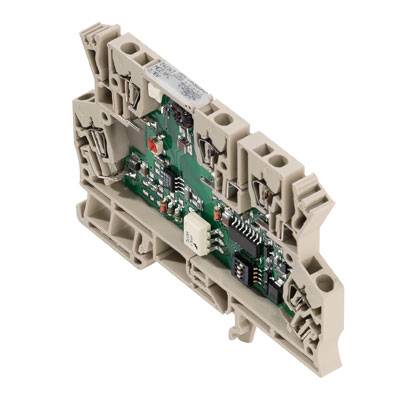

Weidmüller MCZ CFC 4-20MA 8461490000 Convertitore di segnale 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Convertitore di segnale
Ingresso max.
20 mA
Tipo
MCZ CFC 4-20MA
Dim.
(L x L x A) 91 x 6 x 6 mm
Collegamento
A molla
Scheda tecnica (PDF)
Numero (Confezione 10 pz.)
Totale (126,15 € / Pezzo)
1261,48 €
IVA escl.
Spedizione gratuita
Solo 5 Set(s) disponibili
Dati tecnici
- Profondità: 63.2 mm
- Peso netto: 28.3 g
- Temperatura di esercizio: 0 °C - +50 °C
- Temperatura di stoccaggio: -20 °C +85 °C
- Numero ingressi: 1
- Numero di uscite: 1
- Livello di uscita: PNP, UB-0,7 V
- Isolamento galvanico: Tra ingresso/uscita/alimentazione
- Precisione: 0,15 % V. FSR
- Guida portante TS 35
- Tensione di mantenimento a impulso: 1.5 kV
- Distanza di dispersione e d'aria > : 2 mm
- Sezione di collegamento conduttore AWG, min.: AWG 26
- Sezione di collegamento conduttore AWG, max.: AWG 16
- Tipo
MCZ CFC 4-20MA
- Tipo prodotto
Convertitore di segnale
- Ingresso max.
20 mA
- Dim.
(L x L x A) 91 x 6 x 6 mm
- Collegamento
A molla
- Segnale in uscita
PNP. Ub-0.7 V
- Segnale in uscita
20 mA
- Tensione d'esercizio
100 V (max)
- Voltaggio Max.
100 V
- Carico
600 Ω
- Segnale ingresso
4 mA-20 mA
- Resistenza in ingresso
50 Ω
- Contenuto
10 pz.
- Larghezza
6 mm
- Altezza
6 mm
- Lunghezza
91 mm
- Compatibile RoHS
Sì
- Assorbimento di corrente
14 mA
- Max. Temperatura ambiente
+50 °C
- Min. Temperatura ambiente
0 °C
- Tensione di alimentazione (num.)
24 V/DC
- Tensione di alimentazione
24 VDC
- Sezione flessibile (max.)
1.5 mm²
- Sezione flessibile (min.)
0.5 mm²
- Profondità
63.2 mm
- Imballaggio industriale
Sì
- Tipo
MCZ 4-20MA CFC
- Peso
28.3 g
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 391352 Weidmüller MCZ CFC 4-20MA 8461490000 Convertitore di segnale 10 pz.
Scheda tecnica 391352 Weidmüller MCZ CFC 4-20MA 8461490000 Convertitore di segnale 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 391352 Weidmüller MCZ CFC 4-20MA 8461490000 Convertitore di segnale 10 pz.
Descrizione
I convertitori di segnali/separatori di alimentazione alimentati esternamente ACT20M-CI-CO, MAS RPS/RPSH, MCZ CFC
e WAS/WAZ 4/5 C per la trasmissione, separazione e conversione di segnali elettrici DC normalizzati
sono disponibili, a richiesta, nelle larghezze 6 mm (ACT20M/MCZ), 12,5 mm (WAS/WAZ4) o 17,5 mm
(WAS/WAZ5).
Il circuito d'ingresso e di uscita così come l'alimentazione sono separati galvanicamente.
Il segnale d'ingresso viene
convertito in un valore di corrente/tensione DC (ACT20M, WAS/WAZ) oppure in una frequenza proporzionale (MCZ CFC) di 0...1/4/8/16 Khz.
I convertitori di segnali WAVESERIES sono disponibili, a scelta, con una frequenza limite di 10 Hz (WAS/
WAZ4) o 20 kHz (WAS/WAZ5) per una rapida elaborazione dei segnali.
I separatori di alimentazione MAS/RPS/RPSH sono in grado di alimentare sensori esterni a 2 conduttori e sono adatti, a richiesta, per la trasmissione di protocolli HART
(MAS RPSH).
La tensione a 24 VDC può essere collegata trasversalmente sul lato del modulo tramite PROFILO BUS CH20M (serie ACT20M) oppure attraverso ponticelli innestabili ZQV4N
(MAS/MCZ) o ZQV 2,5N (WAS/WAZ).
Le certificazioni internazionali, quali ATEX Zona 2 ,UL C1D2 e FM Div2, ne consentono l'impiego in zone
a rischio di esplosione.
