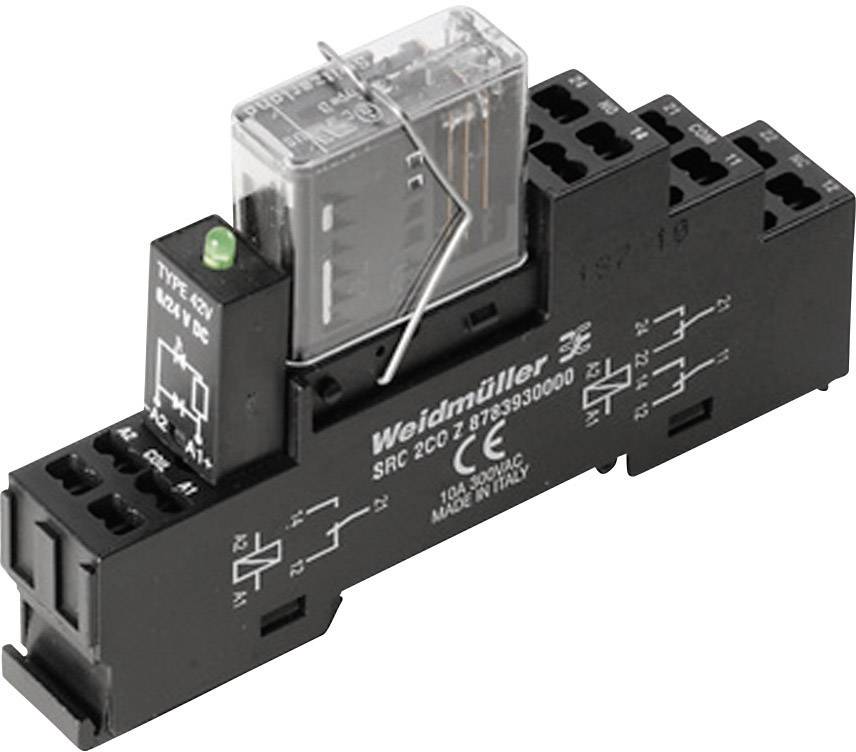

Weidmüller RCIKITZ 24VDC 2CO LD/FG Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 2 scambi 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo relè
Tipo contatto
2 scambi
Tensione nom.
24 V/DC
Tensione di commutazione max
250 V/AC
250 V/DC
Corrente di commut. max.
6 A
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
40,16 €
3
3% = 1,31 €
38,85 €
5
5% = 1,83 €
38,33 €
10
5% = 2,18 €
37,98 €
25
6% = 2,57 €
37,59 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (40,16 € / Pezzo)
40,16 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Indicatore di stato: LED verde
- Ritardo di accensione: ≤ 12 ms.
- Ritardo di spegnimento: ≤ 6 ms.
- min. Potenza di commutazione: 1 mA a 24 V, 10 mA a 10 V, 100 mA a 5 V.
- Max. Frequenza di commutazione con carico nominale: 0,1 Hz
- Guida portante TS 35
- Tasto di prova: No
- Indicatore meccanico della posizione di commutazione: No
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Tensione d'ingresso - uscita: 2,5 KVeff / 1 min.
- Lunghezza spellatura collegamento di dimensionamento: 8 mm
- Campo di serraggio, collegamento di dimensionamento: 1,5 mm²
- Campo di serraggio, min.: 0,5 mm²
- Campo di serraggio, max.: 1,5 mm²
- Dimensioni lama: 0,4 x 2,5 mm
- Tipo prodotto
Modulo relè
- Tipo
RCIKITZ 24VDC 2CO LD/FG
- Collegamento
A molla
- Colore
Nero
- Tensione di innesco (max.)
18 V/DC
- Tempo di risposta
12 ms
- Tempo di caduta
6 ms
- Tipo contatto
2 scambi
- Materiale di contatto
AgCuNi
- Tensione nom.
24 V/DC
- Tensione di commutazione max
250 V/AC
250 V/DC
- Corrente di commut. max.
6 A
- Max. potenza di commutazione
1500 VA
144 W
- Durata meccanica
50 x 10 6 circuiti
- Aria/distanza di dispersione (bobina/contatti)
10 mm
- Resistenza (bobina)
720 Ω
- Caratteristiche
senza tasto di prova
IP20
- Temperatura max.
70 °C
- Min. temperatura
-40 °C
- Lunghezza
63.8 mm
- Larghezza
16 mm
- Altezza
98.1 mm
- Dim.
(L x L x A) 63.8 x 16 x 98.1 mm
- Contenuto
1 pz.
- Peso
67 g
- Tensione nominale
24 V/DC
- Tensione di commutazione
250 V/AC
- Corrente di commutazione
6 A
- Tipo
RCIKITZ 24VDC 2CO LD/FG
- Collegamento
Molla a trazione 0,5 - 1,5 mm²
Documenti & Download
Scheda tecnica
Scheda tecnica 506786 Weidmüller RCIKITZ 24VDC 2CO LD/FG Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 2 scambi 1 pz.
Scheda tecnica 506786 Weidmüller RCIKITZ 24VDC 2CO LD/FG Modulo relè Tensione nom.: 24 V/DC Corrente di commut. max.: 6 A 2 scambi 1 pz.
Descrizione
Relè accoppiatore con contatti guidati per il controllo dei segnali nei circuiti elettrici di sicurezza. Con un grado di copertura della diagnosi pari al 99%, questo relè con contatti guidati si colloca tra i migliori componenti nel campo della tecnica della sicurezza. Mediante il bloccaggio dei contatti l'uno con l'altro viene garantito uno stato di commutazione sincrono in entrambi i contatti. Per questa ragione, in caso di errore (dovuto per esempio alla saldatura del contatto di lavoro causata da un sovraccarico) il contatto di segnale mantiene il medesimo stato di commutazione.
