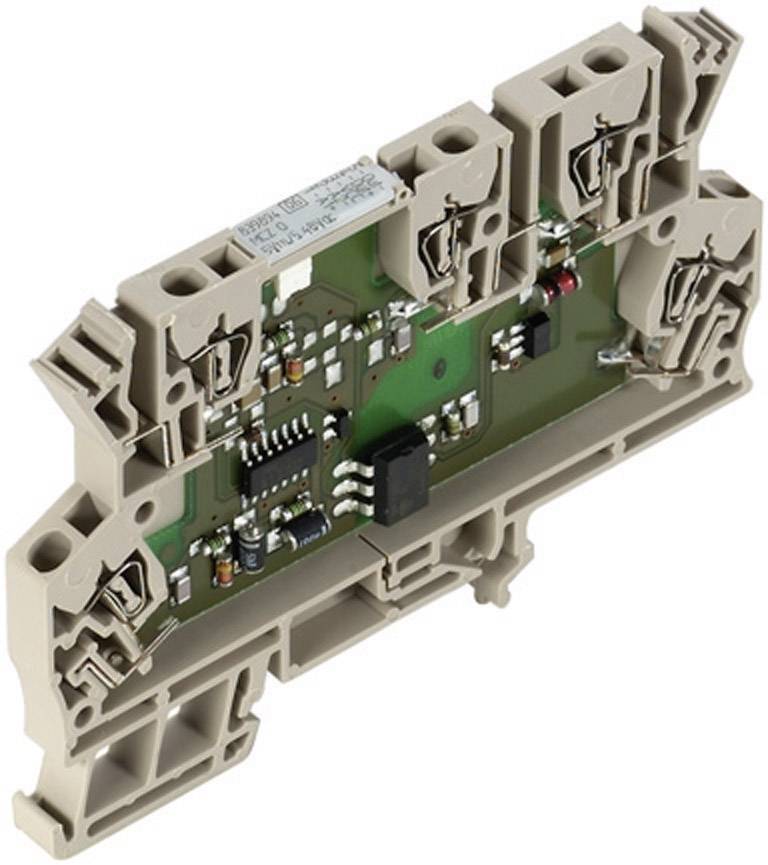

Weidmüller Relè optoaccoppiatore 8324610000-1 Tens.comm.max: 5 V/DC 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Relè optoaccoppiatore
Tensione di comando (min.)
24 V/DC
Tensione di comando (max.)
24 V/DC
Tensione di commutazione max
5 V/DC
Tipo
MCZ O 24VDC
Scheda tecnica (PDF)
Numero
Totale (36,88 € / Pezzo)
36,88 €
IVA escl.
Solo 9 Pezzo(i) disponibili
Dati tecnici
- Temperatura di stoccaggio, max. 60 °C
- Temperatura di stoccaggio, min.: -40 °C
- Indicatore di stato: LED verde
- Ritardo di accensione: 1 µs (a 20 V CC)
- Ritardo di spegnimento: 2,5 µs (a 28 V CC)
- A prova di cortocircuito: No
- Colore: beige
- Tensione nominale: 300 V
- Categoria di sovratensione III
- Distanza di scorrimento e aria lato di controllo - lato carico: ≥ 5,5 mm
- Tensione d'urto verticale: 6 kV (1,2/50 µs)
- Umidità: 40 °C / 93 % umidità relativa, nessuna formazione di condensa
- MTTF: 3.036 anni
- Tensione di accensione/spegnimento: 16,8 V / 16,5 V CC
- Circuito di protezione: Protezione da inversione di polarità
- Circuito di protezione lato carico: Diodo
- Guida di montaggio: TS 35
- Classe di infiammabilità in conformità con UL 94: V-0
- Grado di inquinamento: 2
- Resistenza alla tensione lato di controllo - lato carico: 1 kVeff / 1 s
- Lunghezza di spellatura della connessione: 8 mm
- Campo di serraggio, collegamento di dimensionamento: 1,5 mm²
- Campo di serraggio, min.: 0,5 mm²
- Campo di serraggio, max.: 1,5 mm²
- Sezione di collegamento conduttore AWG, min.: AWG 26
- Sezione di collegamento conduttore AWG, max.: AWG 16
- Sezione di collegamento conduttore, a un filo, min.: 0,5 mm²
- Sezione di collegamento conduttore, a un filo, max.: 1,5 mm²
- Sezione di collegamento conduttore, a filo sottile, min.: 0,5 mm²
- Sezione di collegamento conduttore, a filo sottile, max.: 1,5 mm²
- Sezione di collegamento conduttore, a filo sottile, min. (AWG): AWG 26
- Sezione di collegamento conduttore, a filo sottile, max. (AWG): AWG 16
- Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, min.: 0,5 mm²
- Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, max. 1,5 mm²
- Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), min.: 0,5 mm²
- Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), max. 1,5 mm²
- Dimensioni lama: 0,6 x 3,5 mm
- max. Frequenza di commutazione (tensione di controllo DC): 100 kHz
- Tipo prodotto
Relè optoaccoppiatore
- Tipo
MCZ O 24VDC
- Collegamento
A molla
- Tensione di comando (min.)
24 V/DC
- Tensione di comando (max.)
24 V/DC
- Range tensione di controllo
24 - 24 V/DC
- Corrente di comando (max.)
5 mA
- Tensione di commutazione (min.)
5 V/DC
- Tensione di commutazione max
5 V/DC
- Max. potenza di commutazione
112 mW
- Tipo contatto
1 NA
- Min. temperatura
-25 °C
- Temperatura max.
+40 °C
IP20
- Larghezza
6.1 mm
- Altezza
91 mm
- Profondità
63.2 mm
- Peso
23.9 g
- Corrente continua (max.)
0.008 A
- Contenuto
1 pz.
- Tipo
MCZ O 24VDC
- Collegamento
Molla a trazione 0,5 - 1,5 mm²
- Segnale d'uscita
5 V TTL/8 mA
- Segnale d'ingresso
24 V/DC/112 mW
Documenti & Download
Scheda tecnica
Scheda tecnica 506856 Weidmüller Relè optoaccoppiatore 8324610000-1 Tens.comm.max: 5 V/DC 1 pz.
Scheda tecnica 506856 Weidmüller Relè optoaccoppiatore 8324610000-1 Tens.comm.max: 5 V/DC 1 pz.
Descrizione
Con i suoi 6 mm di larghezza, l'optoisolatore MCZ O si colloca tra i più piccoli nel suo genere. Si distingue per il collegamento a perno nonché per il collegamento trasversale integrato in ingresso e in uscita.
