Weidmüller Relè optoaccoppiatore 8950720000-1 0.1 A Tens.comm.max: 48 V/DC 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Relè optoaccoppiatore
Tensione di comando (min.)
24 V/DC
Tensione di comando (max.)
24 V/DC
Tensione di commutazione max
48 V/DC
Corrente di carico max
0.1 A
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
13,11 €
3
5% = 0,72 €
12,39 €
5
8% = 1,02 €
12,09 €
10
9% = 1,21 €
11,90 €
25
11% = 1,43 €
11,68 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (13,11 € / Pezzo)
13,11 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Temperatura di stoccaggio, max. 80 °C
- Temperatura di stoccaggio, min.: -40 °C
- Indicatore di stato: LED verde
- Ritardo di accensione: < 13 µs
- Ritardo di spegnimento: < 42 µs
- Caduta di tensione a max. Carico: < 1 V.
- Corrente di dispersione: < 10 µA
- A prova di cortocircuito: No
- Colore: nero
- Tensione nominale: 300 V
- Categoria di sovratensione III
- Distanza di scorrimento e aria lato di controllo - lato carico: > 3 mm
- Tensione d'urto verticale: 4 kV (1,2/50 µs)
- Umidità: 5...95% rel. Umidità, Tu = 40 °C, nessuna formazione di condensa
- MTTF: 2.500 anni
- Tensione di accensione/spegnimento: 19.2 V / 6 V CC

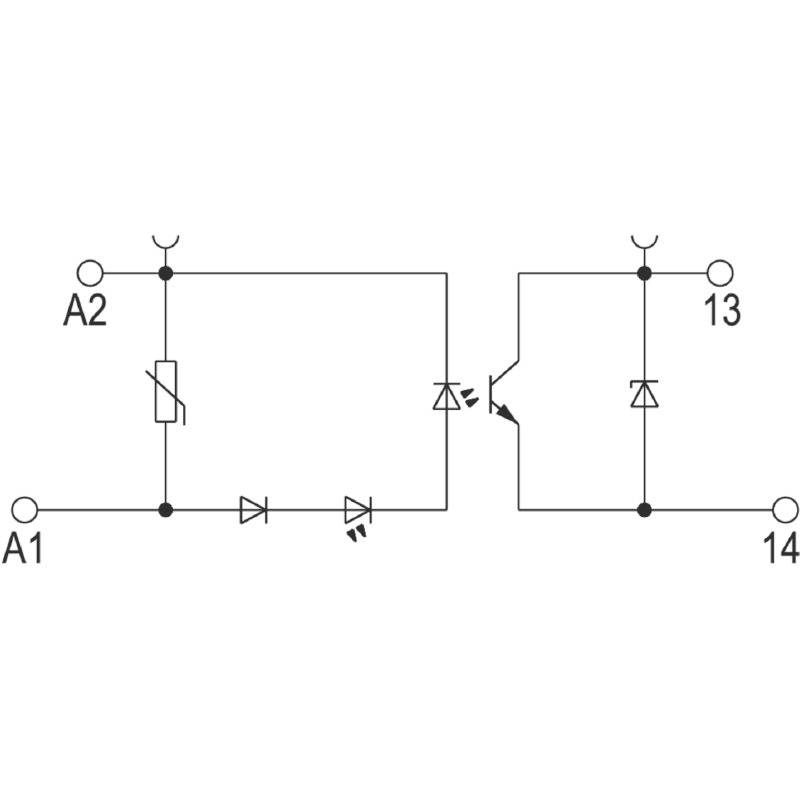

- Circuito di protezione: Varistore, protezione da inversione di polarità
- Categoria di carico: DC1
- min. Corrente di commutazione: 100 µA
- Circuito di protezione lato carico: Diodo a ruota libera
- Guida di montaggio: TS 35
- Classe di infiammabilità in conformità con UL 94: V-0
- Grado di inquinamento: 2
- Resistenza alla tensione lato di comando - lato carico: 1,2 kVeff / 1 min
- Lunghezza di spellatura della connessione: 9 mm
- Campo di serraggio, collegamento di dimensionamento: 2,5 mm²
- Campo di serraggio, min.: 0,5 mm²
- Campo di serraggio, max.: 4 mm²
- Sezione di collegamento conduttore AWG, min.: AWG 20
- Sezione di collegamento conduttore AWG, max.: AWG 12
- Sezione di collegamento conduttore, a un filo, min.: 0,5 mm²
- Sezione di collegamento conduttore, a un filo, max.: 4 mm²
- Sezione di collegamento conduttore, a filo sottile, min.: 0,5 mm²
- Sezione di collegamento conduttore, a filo sottile, max.: 2,5 mm²
- Sezione di collegamento conduttore, a filo sottile, min. (AWG): AWG 20
- Sezione di collegamento conduttore, a filo sottile, max. (AWG): AWG 12
- Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, min.: 0,5 mm²
- Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, max. 1,5 mm²
- Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), min.: 0,5 mm²
- Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), max. 1,5 mm²
- Dimensioni lama: 0,6 x 3,5 mm
- max. Frequenza di commutazione (tensione di controllo DC): 3.000 Hz
- Coppia di serraggio, min. 0,4 Nm
- Coppia di serraggio, max. 0,6 Nm
- Tipo prodotto
Relè optoaccoppiatore
- Tipo
TOS 24VDC/48VDC 0,1A
- Collegamento
A vite
- Tensione di comando (min.)
24 V/DC
- Tensione di comando (max.)
24 V/DC
- Range tensione di controllo
24 - 24 V/DC
- Corrente di comando (max.)
7 mA
- Tensione di commutazione (min.)
5 V/DC
- Tensione di commutazione max
48 V/DC
- Corrente di carico max
0.1 A
- Max. potenza di commutazione
170 mW
- Tipo contatto
1 NA
- Min. temperatura
-20 °C
- Temperatura max.
+60 °C
IP20

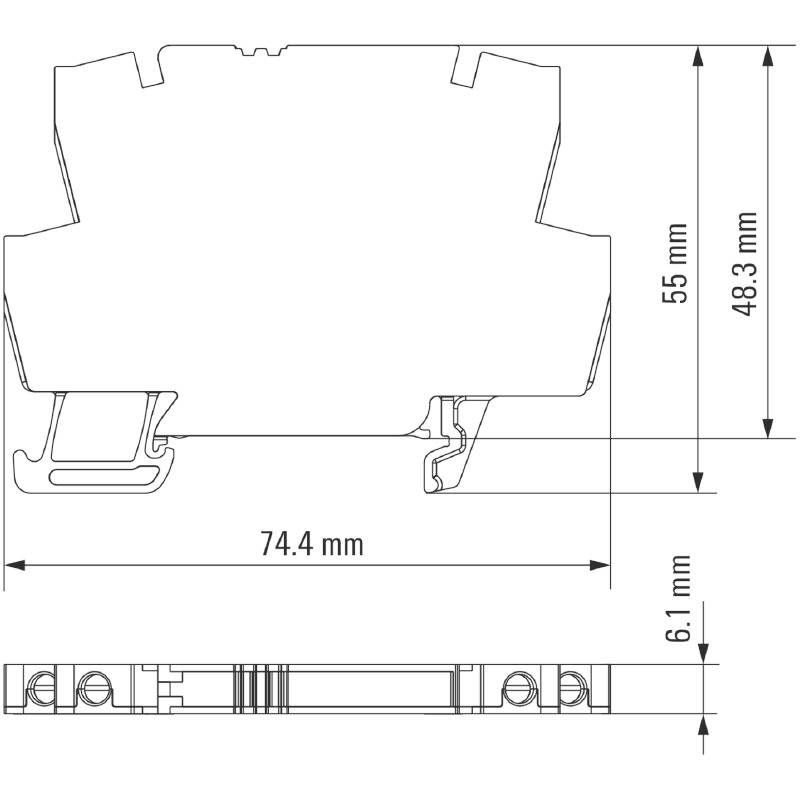

- Larghezza
6.1 mm
- Altezza
74.4 mm
- Profondità
55 mm
- Peso
20.7 g
- Corrente continua (max.)
0.1 A
- Contenuto
1 pz.
- Modello
Componente optoisolatore
- Tipo
TOS 24VDC/48VDC 0,1A
- Segnale d'uscita
5 - 48 V/DC/100 mA
- Segnale d'ingresso
24 V/DC
