Acquista Weidmüller WAZ6 TTA EX 8964320000 Convertitore di segnale 1 pz. da Conrad

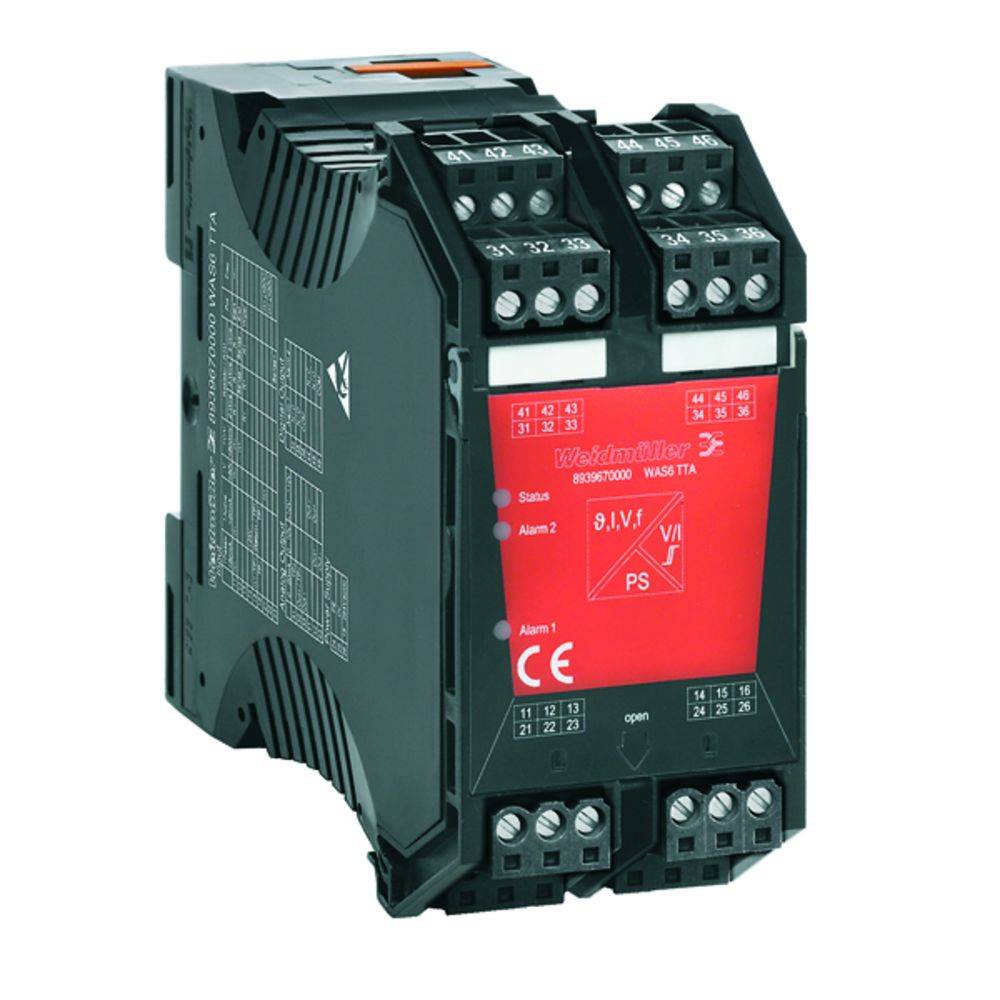

Un dispositivo tecnico con numerosi morsetti di connessione e un display rosso, utilizzato in applicazioni elettriche.

Tipo prodotto

Convertitore di segnale

Ingresso max.

50 mA

Segnale ingresso max.

50 V

Tipo

WAZ6 TTA EX

Dim.

(L x L) 100 mm x 45 mm

Scheda tecnica (PDF)

Consegna entro Gio. 8 Ott.

10 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (561,48 € / Pezzo)

561,48 €

IVA escl.

Spedizione gratuita

Solo 10 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Convertitore di segnali universale / interruttore di valore limite

WAZ6 TTA EX

Dati tecnici

Profondità: 112.4 mm
Peso netto: 280 g
Temperatura di esercizio: da 40 °C a +70 °C
Temperatura di stoccaggio: -40 °C +85 °C
Numero ingressi: 1
Potenziometro: 100 Ω-100 kΩ
Sensore: Termocoppie: B, E, J, K, L, N, R, S, T (IEC 60584), PT100, PT1000, (EN 60571) Ni100, Ni1000, (JIS1604), Cu10, Cu25, Cu50, Cu100 (DIN 43760) conduttori 2/3/4
Precisione: < Intervallo 0,1% (DC, RTD), intervallo 0,2% (o 1 °C) + errore CJ
Frequenza d'ingresso: Regolabile, 2 Hz - 100 kHz
Tipo di uscita: 2 x 1 commutatore (placcato oro duro), allarmi di processo (4x) con isteresi, con ritardo di allarme (configurabile) 0…180 s.
Tensione di commutazione: 250 V/CA
Consumo di energia: < 3.5 W
Tempo di risposta di salto: 50 ms - 1 s (ingressi RTD, mV), 110 ms - 1 s (ingressi V, mA)
Tensione di mantenimento a impulso: 6 kV
Resistenza di carico tensione: > 10 kΩ a 0 V-10 V / > 20 kΩ a -10...+10 V.
Alimentazione sensore: 24 V/CC / 22 mA
Lunghezza spellatura collegamento di dimensionamento: 7 mm
Distanza di dispersione e d'aria > : 5,5 mm (1 mm ingresso/uscita)

Tipo: WAZ6 TTA EX

Tipo prodotto: Convertitore di segnale

Ingresso max.: 50 mA

Segnale ingresso max.: 50 V

Dim.: (L x L) 100 mm x 45 mm

Collegamento: A molla

Segnale in uscita: 0 mA-20 mA

Tensione d'esercizio: 300 V (max)

Voltaggio Max.: 300 V

Carico: 700 Ω

Segnale ingresso (Tensione): 50 V/DC

Segnale ingresso: 50 mA

Contenuto: 1 pz.

Configurazione: Software

Larghezza: 45 mm

Lunghezza: 100 mm

Compatibile RoHS: Sì

Sensore: PT100
PT1000

Tensione di alimentazione (num.): 240 V/DC

Sezione rigida (max.): 2.5 mm²

Sezione rigida (min.): 0.5 mm²

Profondità: 112.4 mm

Tipo: WAZ6 TTA EX

Peso: 288 g

Documenti & Download

Scheda tecnica

Scheda tecnica 258843 Weidmüller WAZ6 TTA EX 8964320000 Convertitore di segnale 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 258843 Weidmüller WAZ6 TTA EX 8964320000 Convertitore di segnale 1 pz.

Descrizione

WAS/WAZ6 TTA è un convertitore di segnali universale e un interruttore del valore di soglia universale configurabile tramite PC. Si tratta di un sezionatore, trasduttore,
linearizzatore e interruttore del valore di soglia in un unico modulo.

La combinazione delle qualità migliori e di possibilità di configurazione eccezionali rende il convertitore TTA unico.
Il TTA funziona in un ampio intervallo di tensione e temperatura ambiente ed è stabile con tutti i tipi di
sensori tradizionali.
Segnali d'ingresso universali: segnali di temperatura quali ad es. termometri a resistenza,
termocoppie e potenziometri, trasduttori di frequenza e segnali di tensione e corrente DC.Ingresso passivo o con loopVasto campo di alimentazione di tensione 18…264 V AC/DCLinearizzazione definita dall'utenteIngressi e uscite configurabili mediante PCUscita analogica e a relè combinataCampo temperatura ambiente -40 °C …70 °C

L'integrazione nel PC avviene con l'ausilio dell'interfaccia CBX200 USB.
WAS/WAZ6 TTA è disponibile anche con certificazione ATEX Zona2 e UL C1D2.
