Wiha 47210 Typ-2 Adattatore per test 1 pz.
EAN:
Codice produttore
Articolo n°:
Highlights & Dettagli

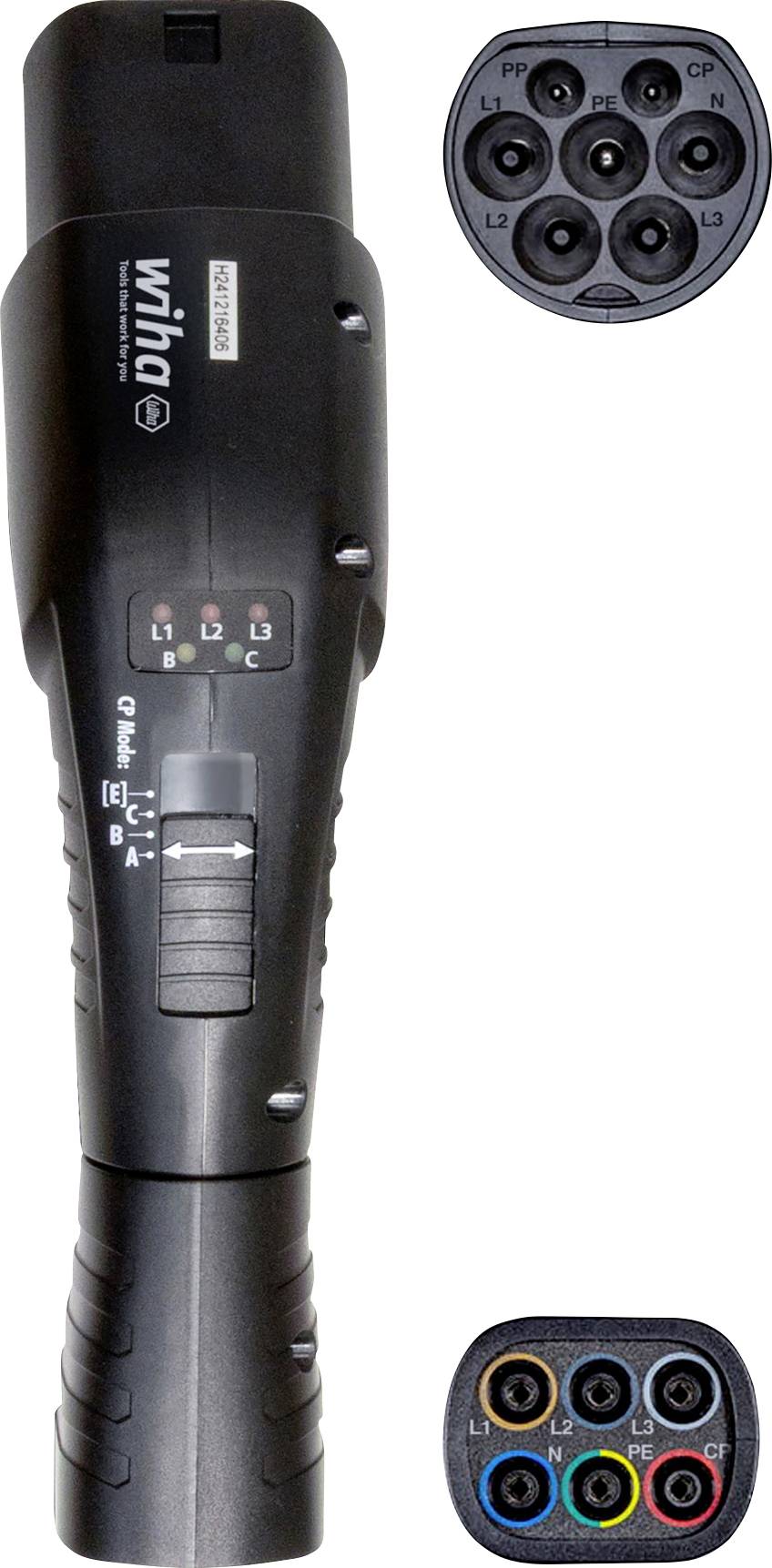

Adattatore di misurazione tipo 2 per tester di installazione (47210)
- Controllo funzionale semplice e rapido di scatole a parete con collegamento di tipo 2
- Funzionamento intuitivo tramite cursore per la selezione della modalità CP
- Consente la simulazione di errori e per una diagnosi completa di scatole a parete secondo i requisiti VDE
- Utilizzo dell'adattatore di misurazione senza tester di installazione grazie agli indicatori di stato a LED integrati
Dati tecnici
- Simulazione PP: Aperto, 13 A, 20 A, 32 A, 63 a
- Collegamenti: Prese di sicurezza da 4 mm (L1, L2, L3, N, PE) e presa schuko per la verifica del carico
- Indicazione di fase: Segnalazione LED per tutte e tre le fasi
- Tipo prodotto
Adattatore per test
- Modello
Adattatore di misurazione per il test di stazioni di carica elettriche (EVSE) tipo 2
- Peso
850 g
- Categoria di misura
CAT III 300 V
- Larghezza
110 mm
- Altezza
190 mm
- Lunghezza
250 mm
- Profondità
45 mm
- Tipo
Typ-2
di fabbrica senza certificato
- UKCA
Sì
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3639966 Wiha 47210 Typ-2 Adattatore per test 1 pz.
Descrizione
Il funzionamento sicuro di una stazione di ricarica è essenziale, sia durante il primo collegamento alla rete elettrica che durante i controlli ricorrenti, per evitare costi di follow-up e rischi per la sicurezza. L'adattatore di misurazione a parete Wiha, insieme al tester di installazione, supporta il controllo rapido, sicuro e a norma di tutte le scatole a parete direttamente tramite il collegamento di tipo 2 della stazione, senza dover effettuare complesse modifiche.
Con l'aiuto del cursore è possibile simulare gli stati reali del veicolo del pilota di controllo: Da a - "veicolo non collegato" a B - "veicolo collegato, non pronto per la ricarica" a C - "veicolo elettrico collegato, pronto per la ricarica, ventilazione non necessaria". A questo si aggiunge la simulazione dell'errore CP "e", in modo da poter eseguire una diagnostica wallbox completa in conformità alle specifiche VDE. Il display a LED integrato offre in qualsiasi momento una chiara risposta sulla carica e la fase, anche senza tester di installazione per un controllo rapido. In combinazione con il tester di installazione Wiha è possibile eseguire misurazioni tipiche come p. es. Tensione, frequenza, sequenza di fase, diversi test RCD (anche per RCD EV con correnti di guasto a tensione continua di 6 ma), resistenza di isolamento, misurazioni a bassa resistenza, impedenza di linea e di loop.
Testo tradotto automaticamente
Con l'aiuto del cursore è possibile simulare gli stati reali del veicolo del pilota di controllo: Da a - "veicolo non collegato" a B - "veicolo collegato, non pronto per la ricarica" a C - "veicolo elettrico collegato, pronto per la ricarica, ventilazione non necessaria". A questo si aggiunge la simulazione dell'errore CP "e", in modo da poter eseguire una diagnostica wallbox completa in conformità alle specifiche VDE. Il display a LED integrato offre in qualsiasi momento una chiara risposta sulla carica e la fase, anche senza tester di installazione per un controllo rapido. In combinazione con il tester di installazione Wiha è possibile eseguire misurazioni tipiche come p. es. Tensione, frequenza, sequenza di fase, diversi test RCD (anche per RCD EV con correnti di guasto a tensione continua di 6 ma), resistenza di isolamento, misurazioni a bassa resistenza, impedenza di linea e di loop.
Testo tradotto automaticamente
Versione
- Applicazione: Per la verifica delle funzioni e della sicurezza delle stazioni di ricarica (wallbox) nel settore della mobilità elettrica.
- Utilizzo con il tester di installazione Wiha.
- Controllo di sicurezza e di funzionamento in conformità con DIN VDE 0100-600 (IEC 60364-6) e DIN VDE 0105-100 (EN 50110) per scatole a parete in conformità con DIN VDE 0122-1 (IEC 61851-1).
