Zettler Electronics AZ2704-2A-12DTWF Relè per PCB 12 V/DC 30 A 2 NA 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Relè per PCB
Tensione nominale bobina
12 V/DC
Modalità di controllo
monostabile, 1 bobina
Tipo contatto
2 NA
Tensione di commutazione max
150 V/DC
400 V/AC
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
10,65 €
3
6% = 0,59 €
10,06 €
5
8% = 0,83 €
9,82 €
10
9% = 0,99 €
9,66 €
25
11% = 1,16 €
9,49 €
50
13% = 1,35 €
9,30 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (10,65 € / Pezzo)
10,65 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Relè ad alta prestazione
- Per applicazioni con energia solare (fotovoltaico, impianti solari inverter) o generatori eolici
- Per la commutazione di carichi
Servizi e promozioni supplementari
Dati tecnici
- Distanza tra i contatti: 3 mm
- Tipo prodotto
Relè per PCB
- Tipo
AZ2704-2A-12DTWF
- Tensione nominale bobina
12 V/DC
- Tensione di innesco (min.)
9 V/DC
- Tensione di innesco (max.)
16.8 V/DC
- Modalità di controllo
monostabile, 1 bobina
- Resistenza (bobina)
75 Ω

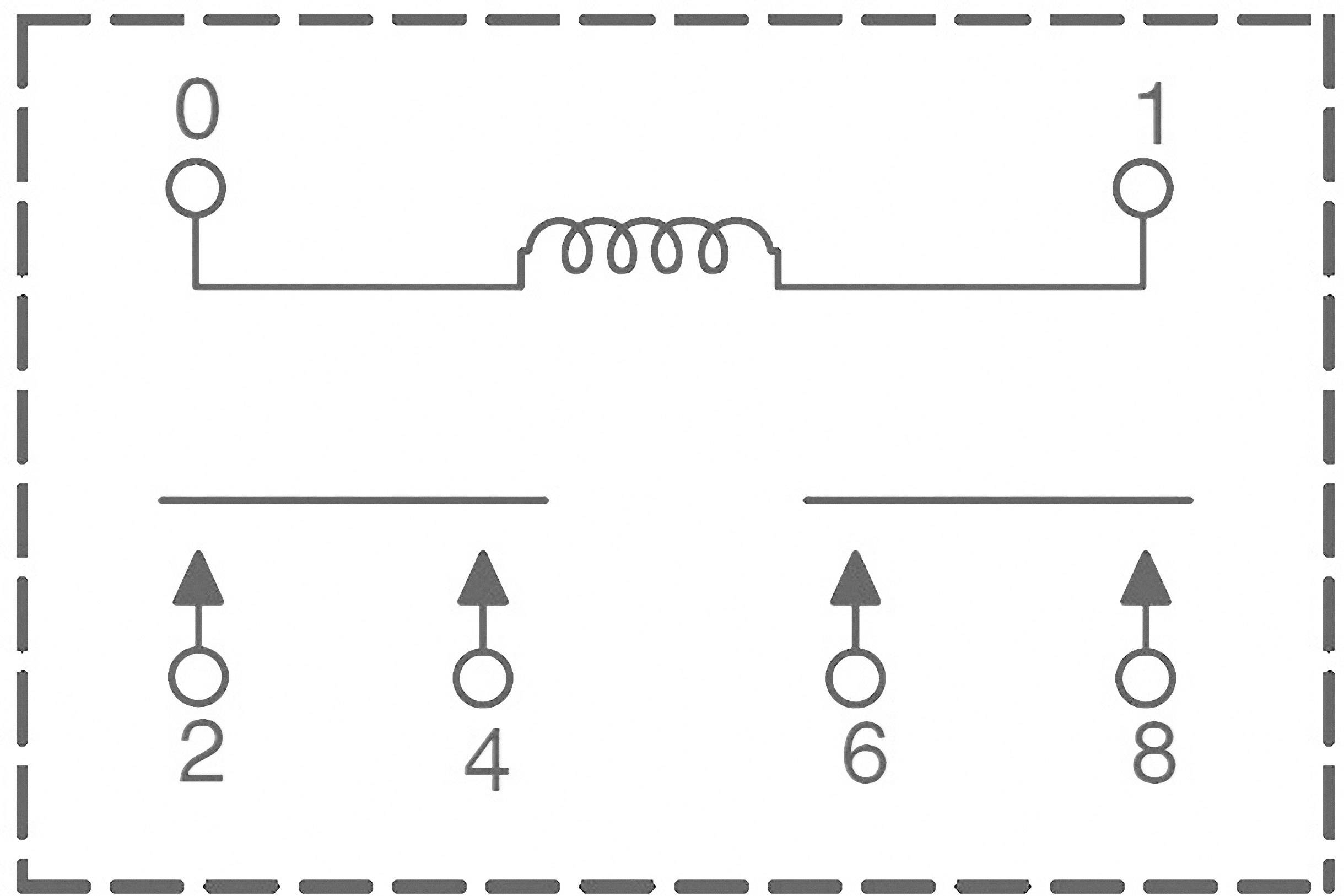

- Tipo contatto
2 NA
- Materiale di contatto
AgSnO
- Tensione di commutazione max
150 V/DC
400 V/AC
- Corrente di commut. max.
30 A
- Max. potenza di commutazione
840 W
8310 VA
- Collegamento
Pin a saldare
- Tensione di isolamento
1500 V
- Durata elettrica
(30 A/120 V/AC) 1 x 105 cicli di commutazione
- Durata meccanica
1 x 106 cicli di commutazione
- Min. temperatura
-40 °C
- Temperatura max.
+105 °C
- Lunghezza
50.5 mm
- Larghezza
33.5 mm
- Altezza
36 mm

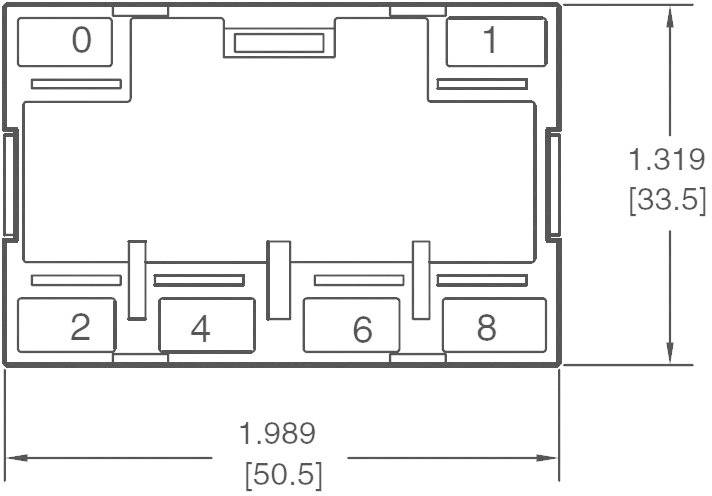

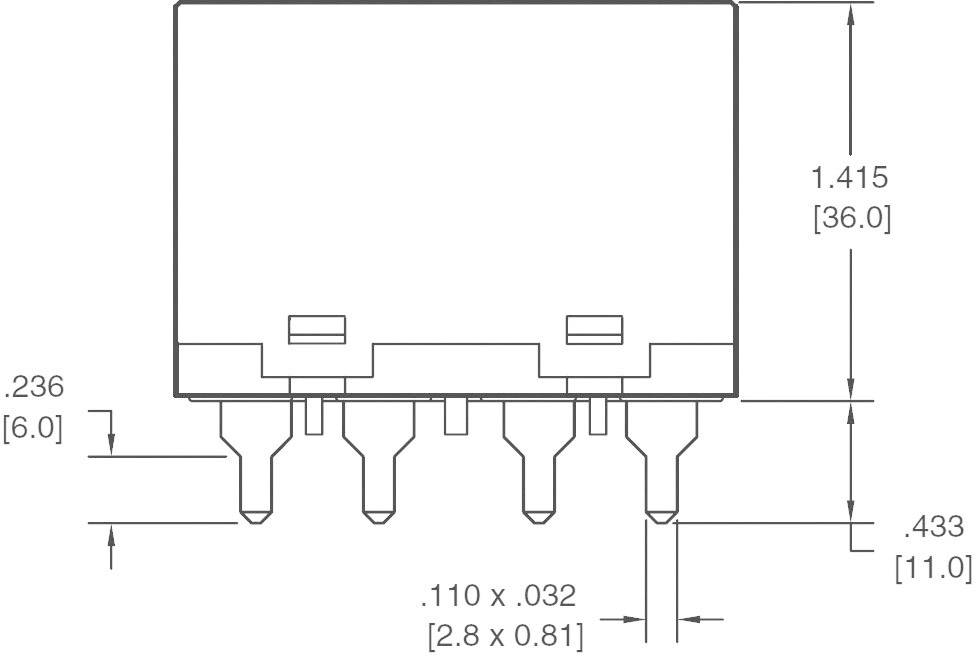

- Dim.
(L x L x A) 50.5 x 33.5 x 36 mm
- Contenuto
1 pz.
- Compatibile RoHS
Sì
- Resistenza isolamento
(500 V/DC) 1000 MΩ
- Tensione nominale
12 V/DC
- Potenza di commutazione
840 W/8310 VA
- Tensione di commutazione
150 V/DC/440 V/AC
- Corrente di commutazione
30 A
- Tipo
AZ2704-2A-12DTWF
- Tens. isol.
(Bobina/contatto) 1500 V rms /(contatti aperti) 2000 V rms
- Intervallo di temperatura
-40 - +105 °C
Documenti & Download
Scheda tecnica
Scheda tecnica 507757 Zettler Electronics AZ2704-2A-12DTWF Relè per PCB 12 V/DC 30 A 2 NA 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 507757 Zettler Electronics AZ2704-2A-12DTWF Relè per PCB 12 V/DC 30 A 2 NA 1 pz.
Certificato
Certificato 507757 Zettler Electronics AZ2704-2A-12DTWF Relè per PCB 12 V/DC 30 A 2 NA 1 pz.
Descrizione
Sviluppato per amplificatori di potenza, inverter per energia solare, generatori eolici, nonché tutte le applicazioni in cui vengono attivati carichi elevati.
Note
Approvazioni: UL, CUR e VDE.
