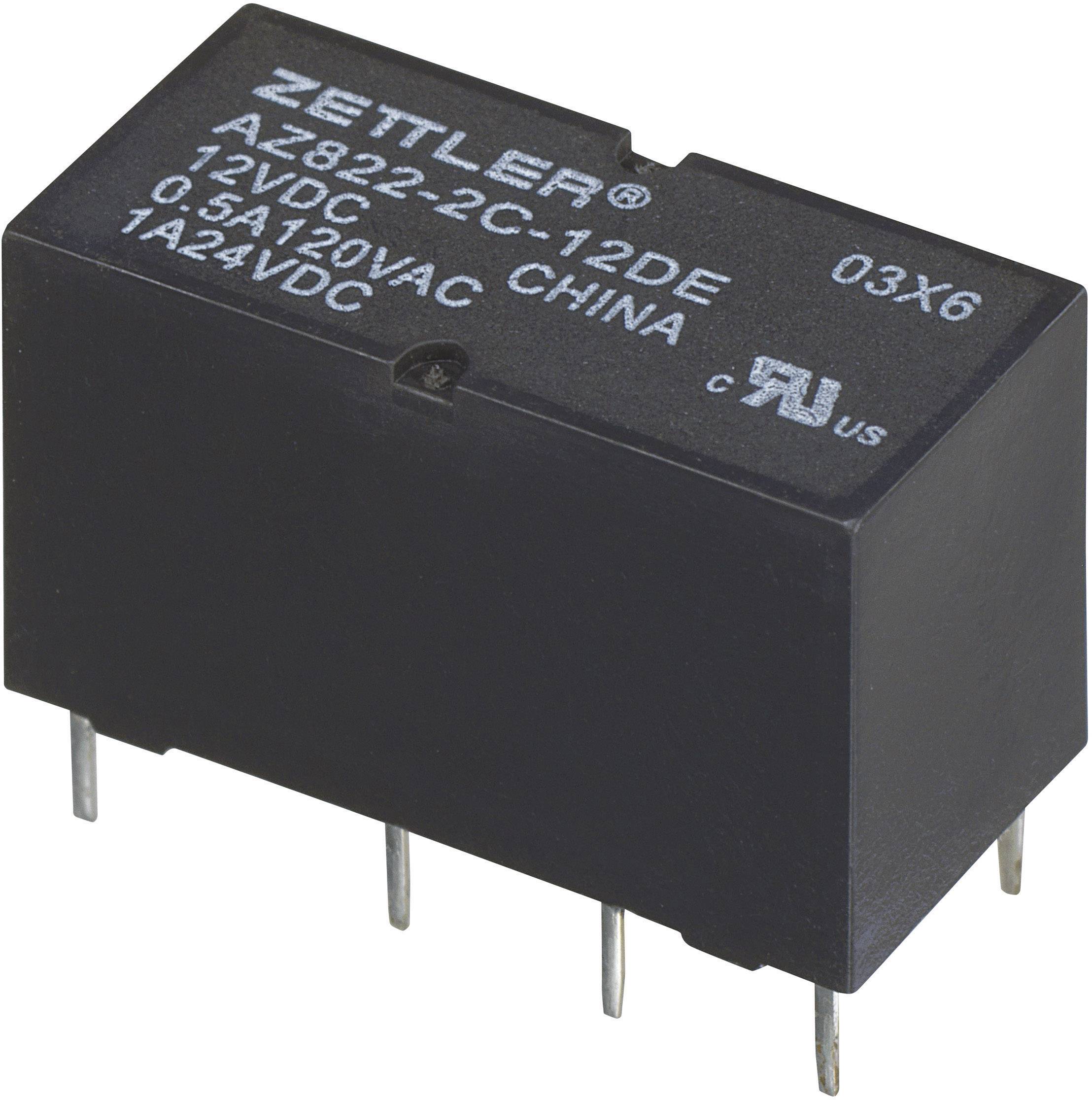

Zettler Electronics AZ822-2C-3DE Relè per PCB 3 V/DC 2 A 2 scambi 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Relè per PCB
Tensione nominale bobina
3 V/DC
Modalità di controllo
monostabile, 1 bobina
Tipo contatto
2 scambi
Tensione di commutazione max
220 V/DC
250 V/AC
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
2,70 €
10
8% = 0,21 €
2,49 €
25
10% = 0,28 €
2,42 €
50
13% = 0,34 €
2,36 €
100
15% = 0,40 €
2,30 €
250
17% = 0,47 €
2,23 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (2,70 € / Pezzo)
2,70 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Relè DIP subminiaturizzato
Servizi e promozioni supplementari
Dati tecnici
- Tipo prodotto
Relè per PCB
- Tipo
AZ822-2C-3DE
- Tensione nominale bobina
3 V/DC
- Tensione di innesco (min.)
2.1 V/DC
- Tensione di innesco (max.)
6.5 V/DC
- Modalità di controllo
monostabile, 1 bobina
- Resistenza (bobina)
45 Ω

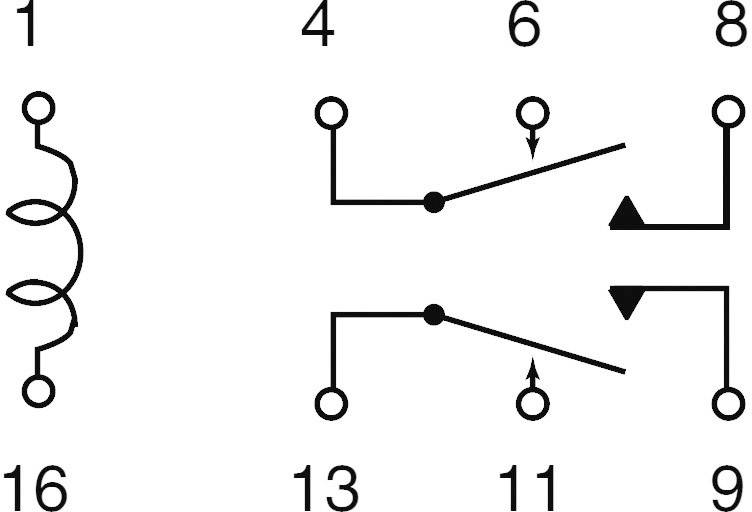

- Tipo contatto
2 scambi
- Materiale di contatto
Lega di AgPd con rivestimento oro
- Tensione di commutazione max
220 V/DC
250 V/AC
- Corrente di commut. max.
2 A
- Max. potenza di commutazione
60 W
125 VA
- Collegamento
Pin a saldare
- Tensione di isolamento
1000 V
- Durata elettrica
5 x 105 cicli di commutazione
- Durata meccanica
1 x 108 cicli di commutazione
- Min. temperatura
-55 °C
- Temperatura max.
+90 °C

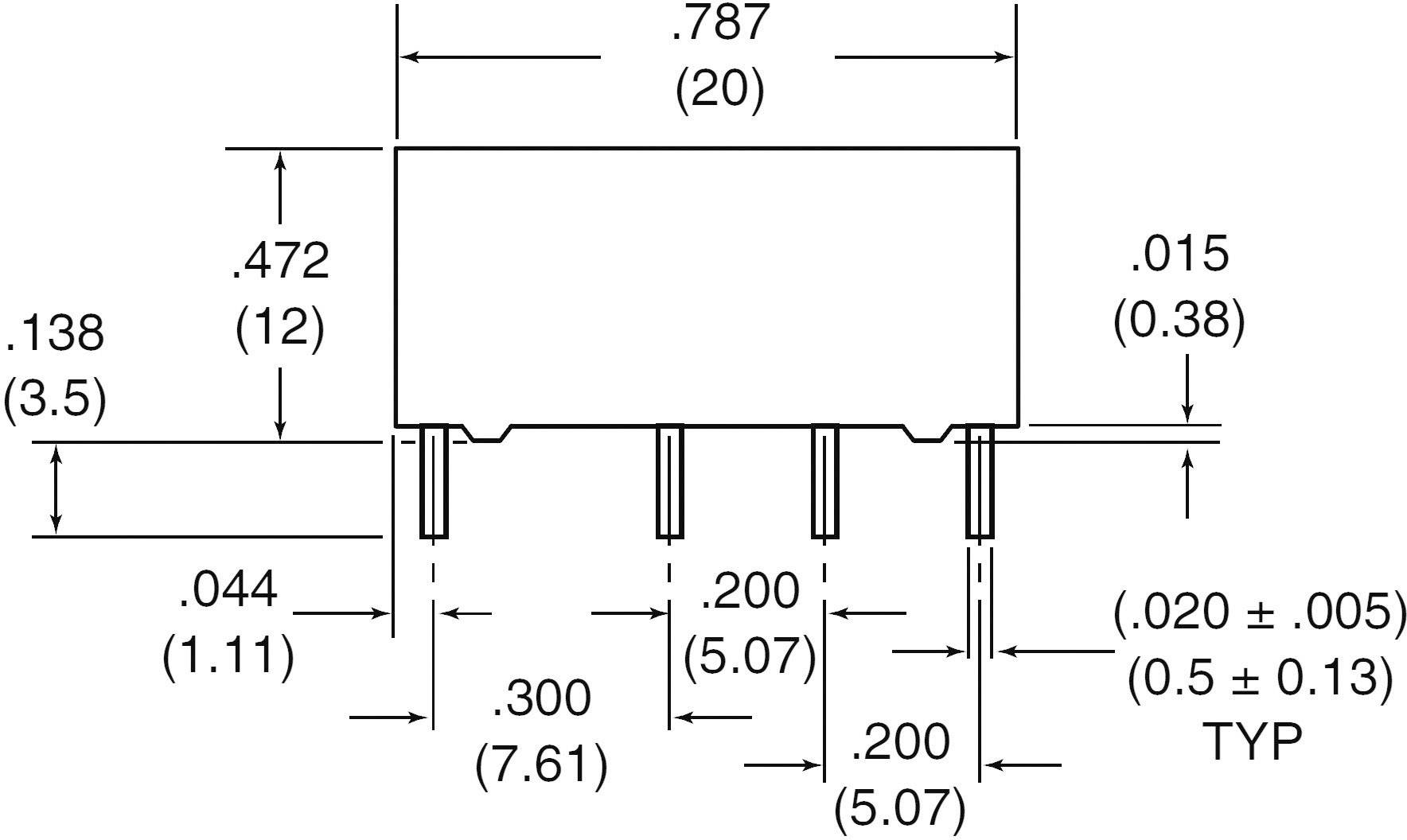

- Lunghezza
20 mm

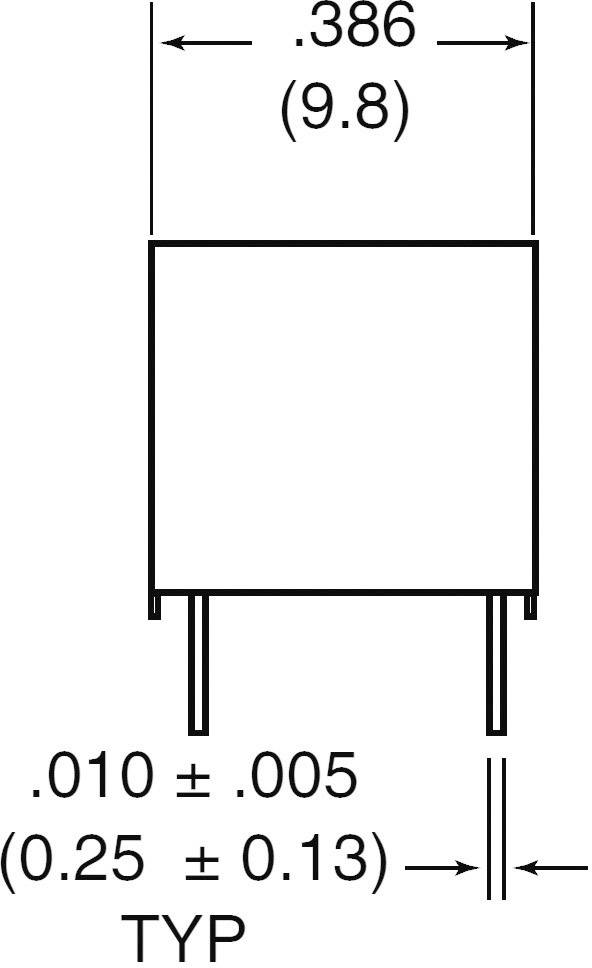

- Larghezza
9.8 mm
- Altezza
12 mm
- Dim.
(L x L x A) 20 x 9.8 x 12 mm
- Contenuto
1 pz.
- Compatibile RoHS
Sì
- Modello
Bobina standard
- Resistenza isolamento
(500 V/DC) 1000 MΩ
- Tensione nominale
3 V/DC
- Potenza di commutazione
24 V/DC/1 A, 120 V/AC/0,5 A
- Tensione di commutazione
24 V/DC/120 V/AC
- Corrente di commutazione
1 A
- Tipo
AZ822-2C-3DE
- Tens. isol.
1000 Vrms
- Intervallo di temperatura
-55 - +90 °C
Documenti & Download
Scheda tecnica
Scheda tecnica 507422 Zettler Electronics AZ822-2C-3DE Relè per PCB 3 V/DC 2 A 2 scambi 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 507422 Zettler Electronics AZ822-2C-3DE Relè per PCB 3 V/DC 2 A 2 scambi 1 pz.
Descrizione
Profilo basso per dimensioni piastrine compatte. Durata fino a 10 milioni di cicli di commutazione. Compatibile con alloggiamento standard IC a 16 poli. Versione sigillata a tenuta stagna per saldature automatiche.
