Zettler Electronics AZ850-12 Relè per PCB 12 V/DC 1 A 2 scambi 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Relè per PCB
Tensione nominale bobina
12 V/DC
Modalità di controllo
monostabile, 1 bobina
Tipo contatto
2 scambi
Tensione di commutazione max
220 V/DC
250 V/AC
Scheda tecnica (PDF)
Numero
Totale (1,47 € / Pezzo)
1,47 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Relè miniaturizzato polarizzato
Servizi e promozioni supplementari
Dati tecnici
- Tipo prodotto
Relè per PCB
- Tipo
AZ850-12
- Tensione nominale bobina
12 V/DC
- Tensione di innesco (min.)
9 V/DC
- Tensione di innesco (max.)
30 V/DC

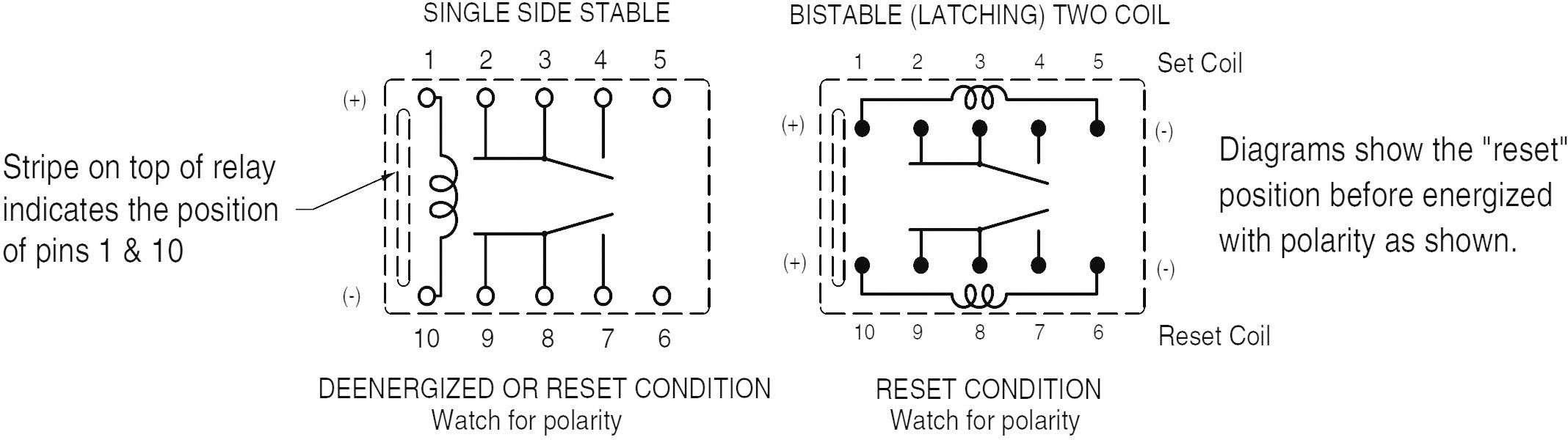

- Modalità di controllo
monostabile, 1 bobina
- Resistenza (bobina)
1028 Ω
- Tipo contatto
2 scambi
- Materiale di contatto
Lega di AgPd con rivestimento oro
- Tensione di commutazione max
220 V/DC
250 V/AC
- Corrente di commut. max.
1 A
- Max. potenza di commutazione
30 W
62.5 VA
- Collegamento
Pin a saldare
- Tensione di isolamento
1000 V
- Durata elettrica
(1 A/30 V/DC) 2 x 105/(0,5 A/125 V/AC) 1 x 105 cicli di commutazione
- Durata meccanica
1 x 108 cicli di commutazione
- Min. temperatura
-40 °C
- Temperatura max.
+70 °C

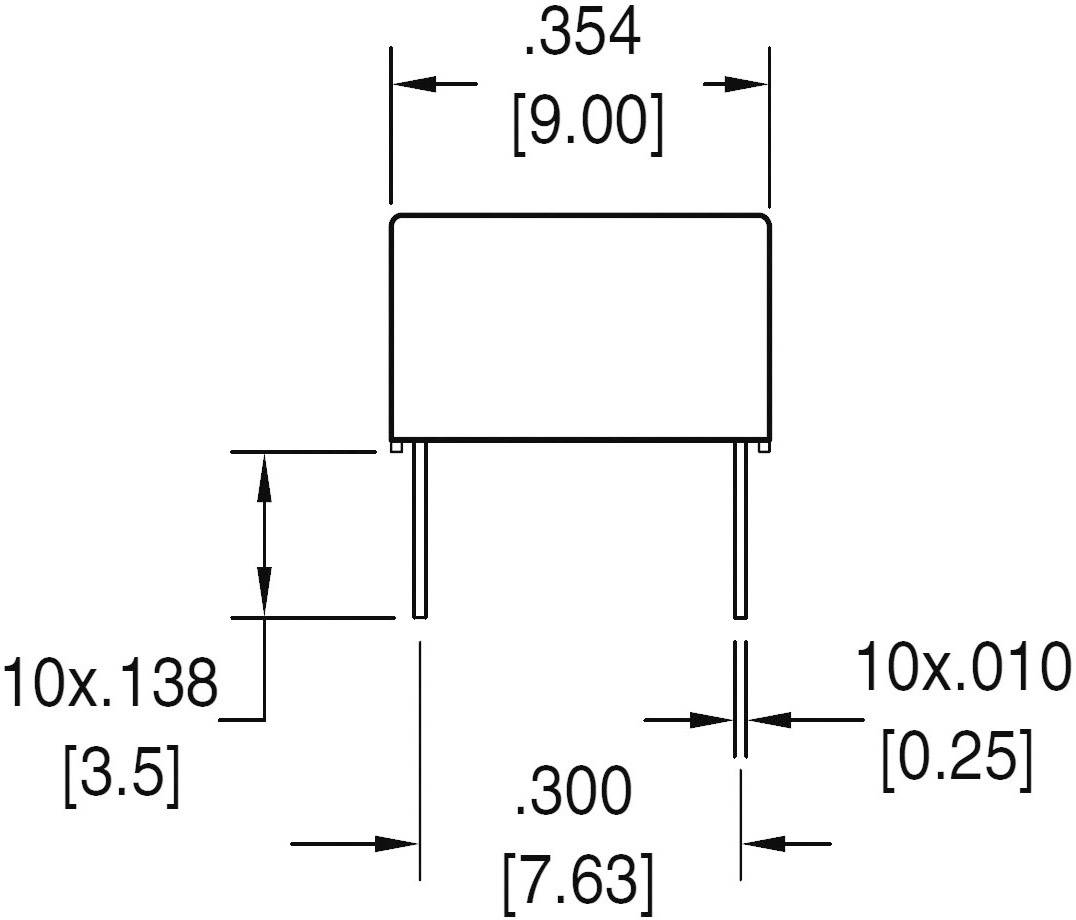

- Lunghezza
14 mm
- Larghezza
9 mm
- Altezza
5 mm

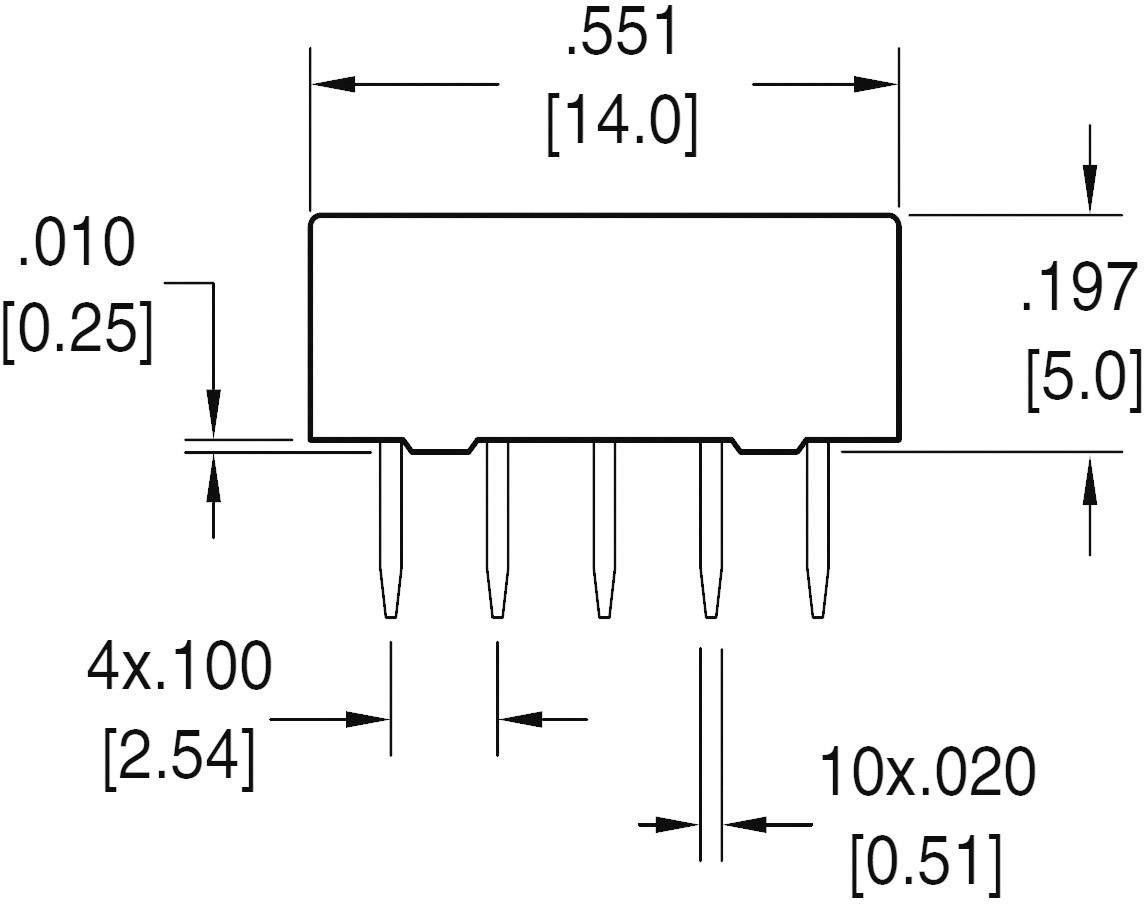

- Dim.
(L x L x A) 14 x 9 x 5 mm
- Contenuto
1 pz.
- Compatibile RoHS
Sì
- Modello
Monostabile
- Resistenza isolamento
(500 V/DC) 1000 MΩ
- Tensione nominale
12 V/DC
- Potenza di commutazione
30 V/DC/1 A, 125 V/AC/0,5 A
- Tensione di commutazione
30 V/DC/125 V/AC
- Corrente di commutazione
1 A
- Tipo
AZ850-12
- Tens. isol.
1000 Vrms
- Intervallo di temperatura
-40 - +70 °C
Documenti & Download
Scheda tecnica
Scheda tecnica 507435 Zettler Electronics AZ850-12 Relè per PCB 12 V/DC 1 A 2 scambi 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 507435 Zettler Electronics AZ850-12 Relè per PCB 12 V/DC 1 A 2 scambi 1 pz.
Descrizione

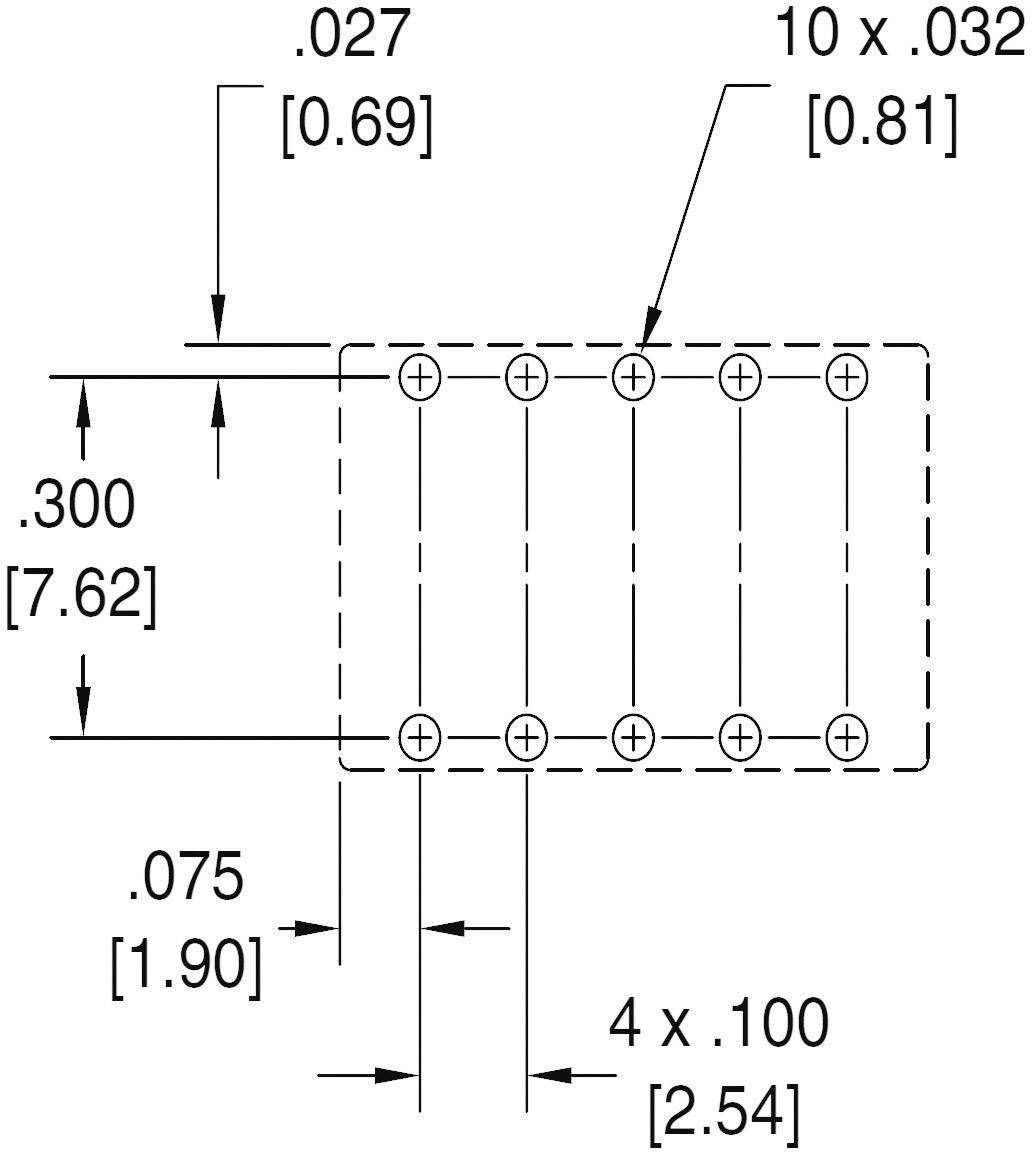

Relè miniaturizzato con dimensioni 14 x 9 x 5 mm. Layout DIP - adatto per zoccolo IC a 10 poli.
