Zettler Electronics AZ943-1CH-18DE Relè per PCB 18 V/DC 15 A 1 scambio 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Relè per PCB
Tensione nominale bobina
18 V/DC
Modalità di controllo
monostabile, 1 bobina
Tipo contatto
1 scambio
Tensione di commutazione max
30 V/DC
300 V/AC
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
2,45 €
10
7% = 0,18 €
2,27 €
25
10% = 0,25 €
2,20 €
50
12% = 0,30 €
2,15 €
100
15% = 0,36 €
2,09 €
250
17% = 0,42 €
2,03 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (2,45 € / Pezzo)
2,45 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Relè da CS miniatura AZ943, 15 A
Servizi e promozioni supplementari
Dati tecnici
- Tipo prodotto
Relè per PCB
- Tipo
AZ943-1CH-18DE
- Tensione nominale bobina
18 V/DC
- Tensione di innesco (min.)
13.5 V/DC
- Tensione di innesco (max.)
40.2 V/DC
- Modalità di controllo
monostabile, 1 bobina
- Resistenza (bobina)
900 Ω
- Tipo contatto
1 scambio
- Materiale di contatto
AgSnO
- Tensione di commutazione max
30 V/DC
300 V/AC
- Corrente di commut. max.
15 A
- Max. potenza di commutazione
210 W
2770 VA
- Collegamento
Pin a saldare
- Tensione di isolamento
1000 V
- Durata elettrica
1 x 105 commutazioni
- Durata meccanica
1 x 106 commutazioni
- Min. temperatura
-40 °C
- Temperatura max.
+70 °C

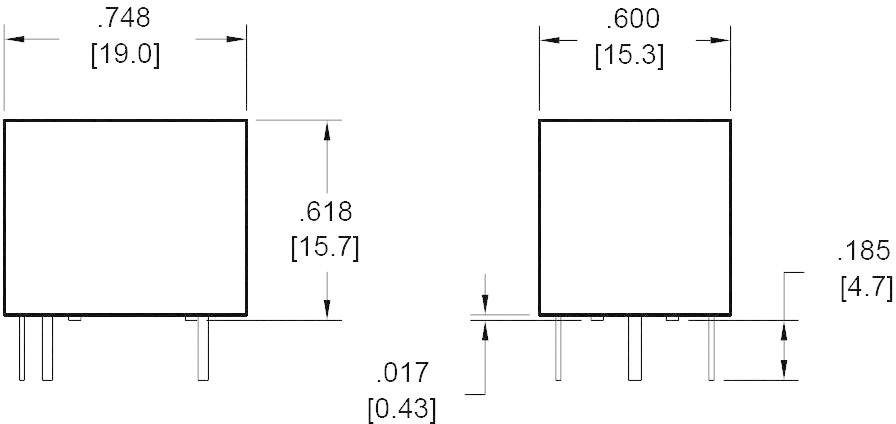

- Lunghezza
19 mm
- Larghezza
15.3 mm
- Altezza
15.7 mm
- Dim.
(L x L x A) 19 x 15.3 x 15.7 mm
- Contenuto
1 pz.
- Compatibile RoHS
Sì
- Resistenza isolamento
(500 V/DC) 100 MΩ
- Tensione nominale
18 V/DC
- Potenza di commutazione
2770 VA/210 W
- Tensione di commutazione
30 V/DC/300 V/AC
- Corrente di commutazione
15 A
- Tipo
AZ943-1CH-18DE
- Tens. isol.
(Bobina/contatto) 1500 V/(contatti) 1000 V
- Intervallo di temperatura
-40 - +70 °C
Documenti & Download
Scheda tecnica
Scheda tecnica 503613 Zettler Electronics AZ943-1CH-18DE Relè per PCB 18 V/DC 15 A 1 scambio 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 503613 Zettler Electronics AZ943-1CH-18DE Relè per PCB 18 V/DC 15 A 1 scambio 1 pz.
Descrizione
Versione sigillata con approvazioni TÜV, UL e CUR.
