Acquista Zettler Electronics AZ9571-1C-12DSE Relè per PCB 12 V/DC 1 A 1 scambio 1 pz. da Conrad

'Modulo relè nero Zettler a quattro pin con specifica stampata. Adatto per applicazioni ed circuiti elettronici.'

Immagine simile

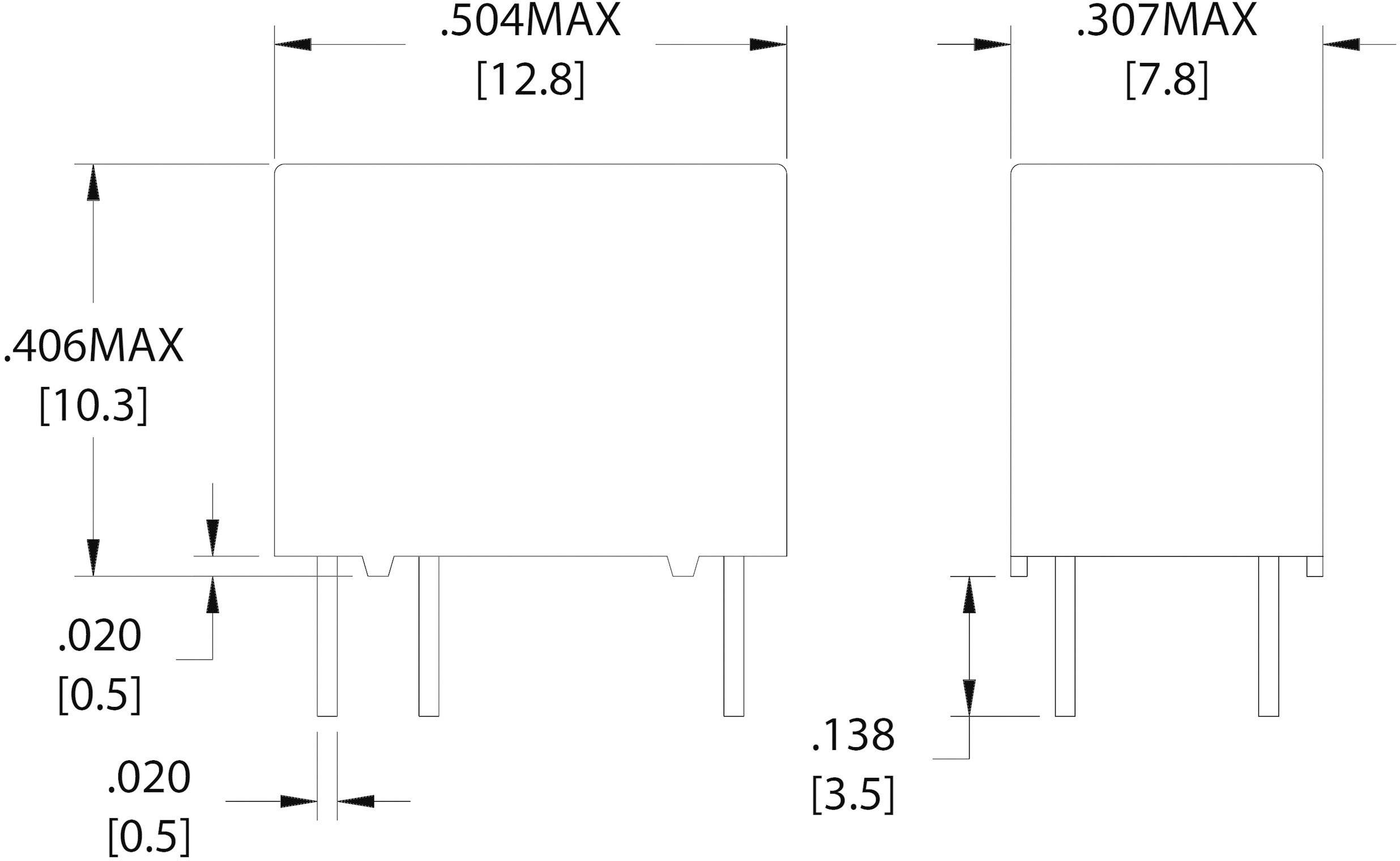

Un diagramma tecnico mostra le dimensioni di un componente elettronico con misure in pollici e millimetri.

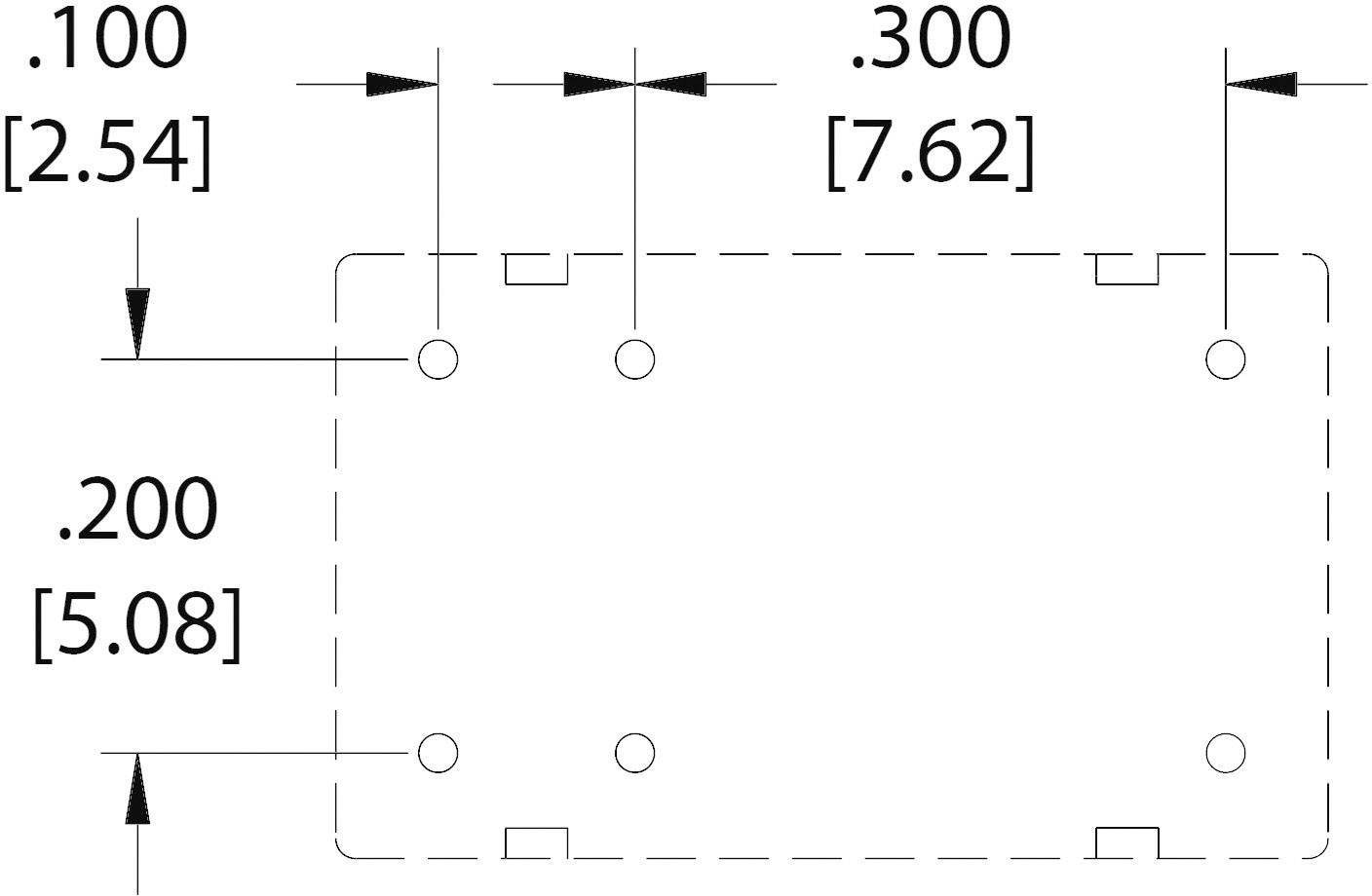

'Schizzo di un oggetto rettangolare con distanze dei fori: 0,100 pollici (2,54 mm) orizzontale, 0,200 pollici (5,08 mm) verticale, 0,300 pollici (7,62 mm).'

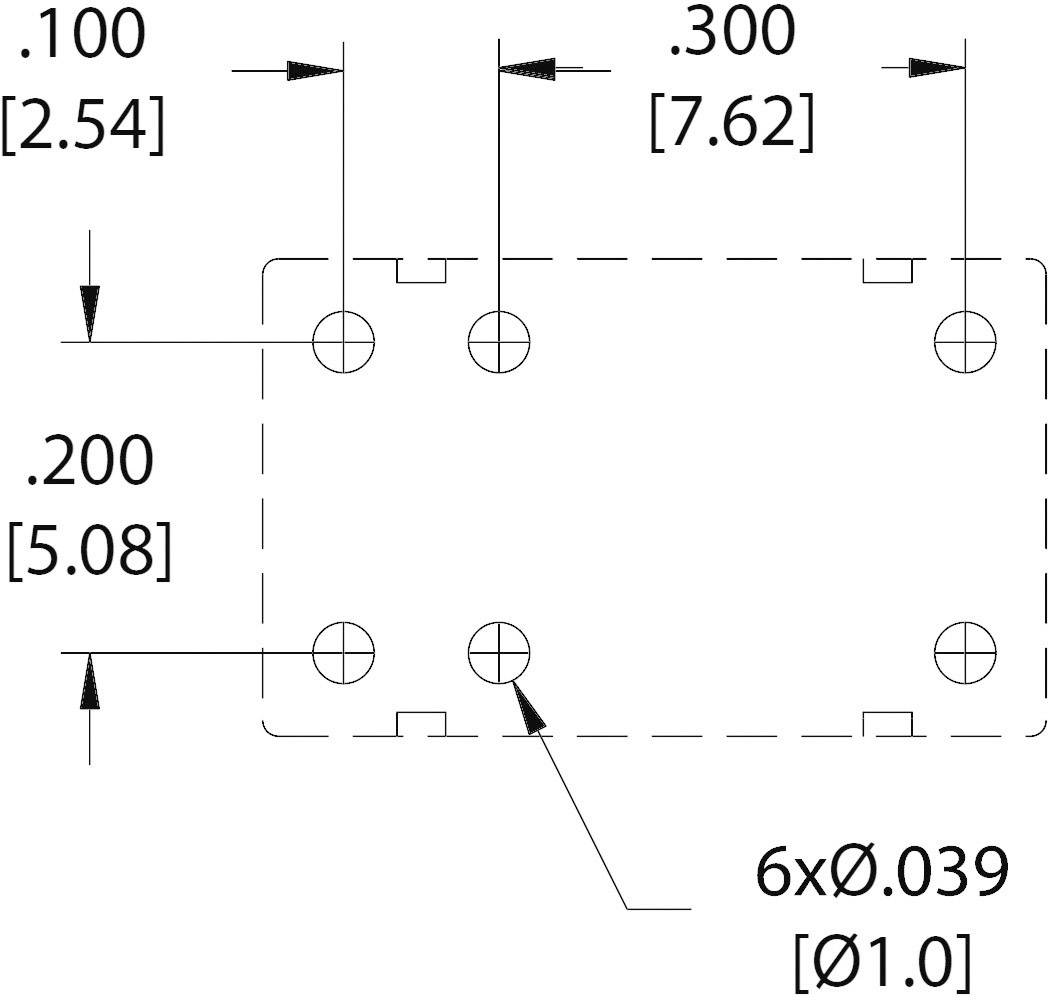

Disegno tecnico di un componente rettangolare con quote: Larghezza 0,200 (5,08 mm), distanza tra i fori 0,100 (2,54 mm). Sei fori, Ø 0,039 (1,0 mm).

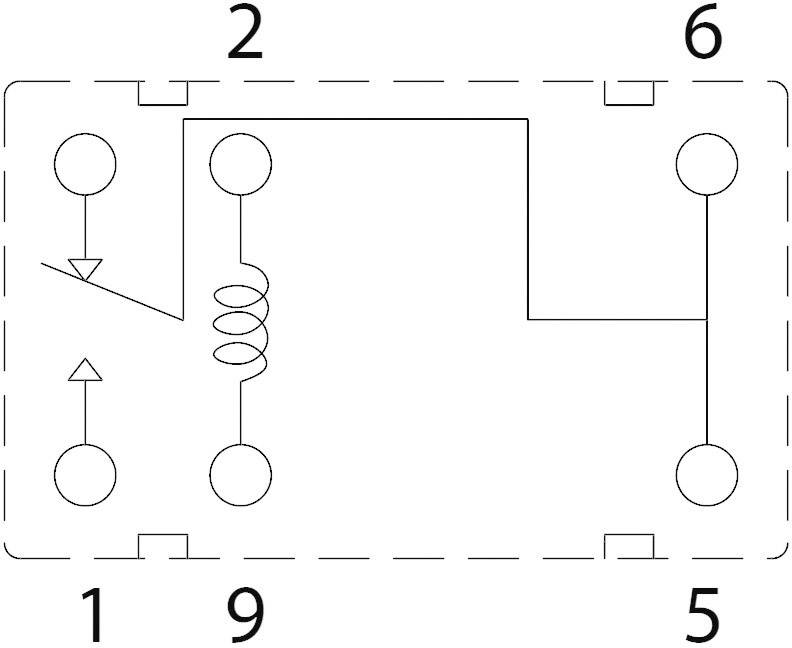

Schema di un relè: Avvolgimento tra 1 e 9; Contatti NC (normalmente chiusi) tra 2 e 6 e 5, freccia che punta verso l'alto.

1/5

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

12 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

1 scambio

Tensione di commutazione max

60 V/DC

125 V/AC

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

22 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1,47 € / Pezzo)

1,47 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè da CS subminiaturizzato

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: AZ9571-1C-12DSE

Tensione nominale bobina: 12 V/DC

Tensione di innesco (min.): 9.6 V/DC

Tensione di innesco (max.): 24 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 960 Ω

Tipo contatto: 1 scambio

Materiale di contatto: Ag + Au

Tensione di commutazione max: 60 V/DC
125 V/AC

Corrente di commut. max.: 1 A

Max. potenza di commutazione: 30 W
62.5 VA

Collegamento: Pin a saldare

Tensione di isolamento: 400 V

Durata elettrica: (0,5 A/120 V/AC) 1 x 10⁵ cicli di commutazione

Durata meccanica: 10 milioni di cicli di commutazione

Min. temperatura: -40 °C

Temperatura max.: +70 °C

Lunghezza: 12.8 mm

Larghezza: 7.8 mm

Altezza: 10.3 mm

Dim.: (L x L x A) 12.8 x 7.8 x 10.3 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

Modello: Bobina sensitive

Resistenza isolamento: (500 V/DC) 100 MΩ

Tensione nominale: 12 V/DC

Potenza di commutazione: 30 V/DC/1 A, 60 V/DC/0,3 A, 125 V/AC/0,5 A

Tensione di commutazione: 60 V/DC/125 V/AC

Corrente di commutazione: 1 A

Tipo: AZ9571-1C-12DSE

Tens. isol.: (Bobina/contatto) 1000 Vrms/(contatti aperti) 400 Vrms

Intervallo di temperatura: -40 - +70 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 507452 Zettler Electronics AZ9571-1C-12DSE Relè per PCB 12 V/DC 1 A 1 scambio 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 507452 Zettler Electronics AZ9571-1C-12DSE Relè per PCB 12 V/DC 1 A 1 scambio 1 pz.

Descrizione

Modello sigillato per saldatura automatica a onda.
