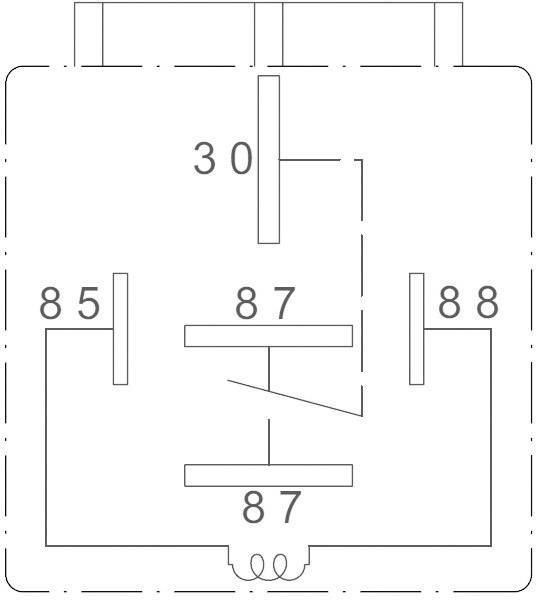

Schema di un relè: mostra i terminali 30, 85, 86, 87 e 87A. Relè attivato chiudendo il circuito tra 85 e 86.

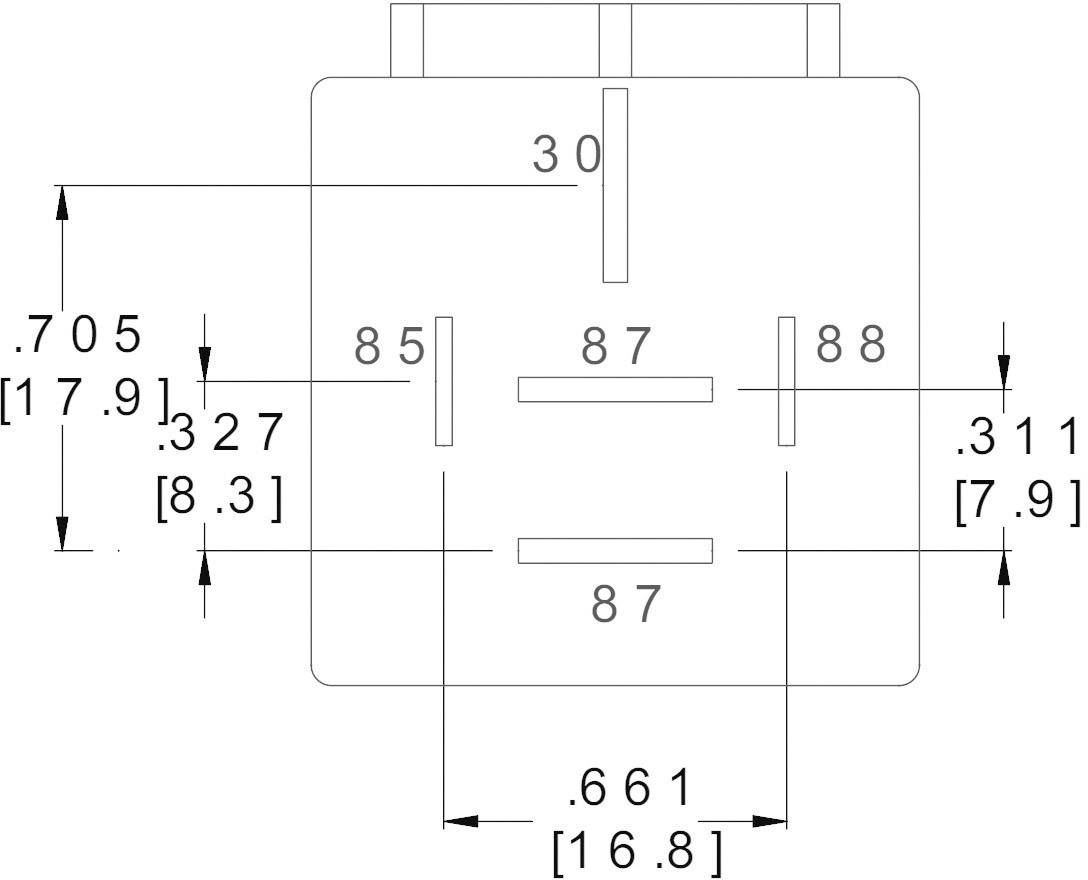

Disegno tecnico di un connettore elettronico con quote in millimetri e pollici per il posizionamento preciso dei pin.

1/4

Immagine simile

Tipo prodotto

Relè per auto

Tensione nominale bobina

12 V/DC

Tipo contatto

1 scambio

Collegamento

Faston 9,5 mm

Faston 6,3 mm

Tensione di commutazione max

30 V/DC

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

330 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (6,55 € / Pezzo)

6,55 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè auto MINI-ISO

Servizi e promozioni supplementari

Dati tecnici

Corrente di attivazione: | 500 A
Tensione di isolamento: (bobina/contatto, contatto/contatto) 500 V rms
Resistenza dell'isolamento: (500 V/DC) 100 MΩ
Resistenza di contatto: da< 50 mΩ

Tipo prodotto: Relè per auto

Tipo: AZ979-1C-12D

Caratteristiche: senza angolo di fissaggio

Tensione nominale bobina: 12 V/DC

Tipo contatto: 1 scambio

Materiale di contatto: Argento-ossido di stagno

Collegamento: Faston 9,5 mm
Faston 6,3 mm

Tensione di commutazione max: 30 V/DC

Corrente di commut. max.: 60 A

Max. potenza di commutazione: 840 W

Resistenza (bobina): 90 Ω

Durata meccanica: 1 x 10⁷ cicli di commutazione

Durata elettrica: 1 x 10⁵ cicli di commutazione

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Larghezza: 33.4 mm

Altezza: 41 mm

Lunghezza: 29 mm

Dim.: (L x L x A) 29 x 33.4 x 41 mm

Compatibile RoHS: Sì

Resistenza isolamento: (500 V/DC) 100 MΩ

Resistenza di contatto: <50 mΩ

Tensione nominale: 12 V/DC

Potenza di commutazione: 840 W

Tensione di commutazione: 30 V/DC

Corrente di commutazione: 60 A

Tipo: AZ979-1C-12D

Collegamento: Connettore piatto 6,3 x 0,8/9,5 x 1,2 mm

Tens. isol.: (Bobina/contatto, contatto/contatto) 500 Vrms

Intervallo di temperatura: -40 - +85 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 507416 Zettler Electronics AZ979-1C-12D Relè per auto 12 V/DC 60 A 1 scambio

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 507416 Zettler Electronics AZ979-1C-12D Relè per auto 12 V/DC 60 A 1 scambio

Descrizione

Relè con corrente di inserzione di 500 A e temperatura di esercizio ammessa fino a +85°C. Conforme alle norme ISO/TS 16949 e ISO14001, testato secondo i requisiti SAEJ2544.

Note

Le informazioni sulla corrente di commutazione si riferiscono alla corrente di commutazione massima. Per ulteriori specifiche si prega di consultare la documentazione tecnica del produttore disponibile gratuitamente.
