Acquista Zettler Electronics AZ983-1C-12D Relè per auto 12 V/DC 60 A 1 scambio da Conrad

Relè nero a forma di cubo con scritta 'ZETTLER AZ983-1C-24D China 02X7'. Ha quattro pin metallici sul lato inferiore.

Immagine simile

Diagramma di un componente elettrico con dimensioni dettagliate. Misure in pollici e millimetri, mostra vari componenti e le loro dimensioni.

Disegno tecnico di un componente quadrato con dimensioni e posizioni dei fori. I dettagli includono indicazioni di lunghezze e tolleranze.

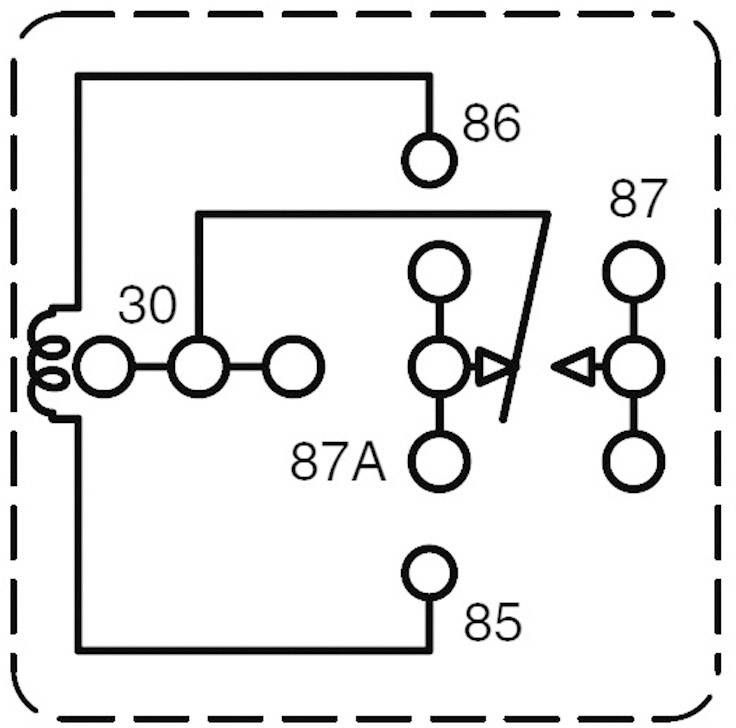

Simbolo elettrico di uno schema a blocchi di un relè con morsetti: 30, 85, 86, 87 e 87A. Mostra il percorso interno del circuito e la funzione.

1/4

Immagine simile

Tipo prodotto

Relè per auto

Tensione nominale bobina

12 V/DC

Tipo contatto

1 scambio

Collegamento

Da CS

Tensione di commutazione max

75 V/DC

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

105 Pezzo(i) (Solo fino ad esaurimento scorte)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (5,32 € / Pezzo)

5,32 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè auto MINI-ISO

Servizi e promozioni supplementari

Dati tecnici

Tensione di isolamento: (bobina/contatto, contatto/contatto) 500 V rms
Resistenza dell'isolamento: (500 V/DC) 100 MΩ
Resistenza di contatto: da< 50 mΩ

Tipo prodotto: Relè per auto

Tipo: AZ983-1C-12D

Caratteristiche: senza angolo di fissaggio

Tensione nominale bobina: 12 V/DC

Tipo contatto: 1 scambio

Materiale di contatto: Argento-ossido di stagno

Collegamento: Da CS

Tensione di commutazione max: 75 V/DC

Corrente di commut. max.: 60 A

Corrente di commutazione: 60 A

Max. potenza di commutazione: 840 W

Resistenza (bobina): 80 Ω

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Larghezza: 29 mm

Altezza: 28 mm

Lunghezza: 29 mm

Dim.: (L x L x A) 29 x 29 x 28 mm

Compatibile RoHS: Sì

Tensione nominale: 12 V/DC

Potenza di commutazione: 840 W

Corrente di commutazione: 60 A

Tipo: AZ983-1C-12D

Documenti & Download

Scheda tecnica

Scheda tecnica 507420 Zettler Electronics AZ983-1C-12D Relè per auto 12 V/DC 60 A 1 scambio

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 507420 Zettler Electronics AZ983-1C-12D Relè per auto 12 V/DC 60 A 1 scambio

Descrizione

Relè con corrente di inserzione elevata e temperatura di esercizio ammessa fino a +85°C. Conforme alle norme ISO/TS 16949 e ISO14001, testato secondo i requisiti SAEJ2544.

Note

Le informazioni sulla corrente di commutazione si riferiscono alla corrente di commutazione massima. Per ulteriori specifiche si prega di consultare la documentazione tecnica del produttore disponibile gratuitamente.
