Prese Per Antenne

Cosa sono le prese per antenna TV SAT

• Che cos'è una presa per antenna e quali tipi sono disponibili?

• Quali sono le versioni disponibili?

• Caratteristiche delle prese per antenna

• Quando è necessario un alimentatore a distanza?

• Cosa sono i programmatori di prese per antenna?

• Dimensioni e caratteristiche per collegamenti coassiali:

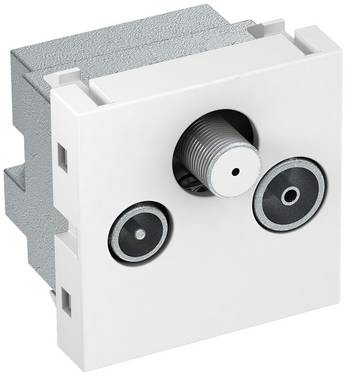

Che cos'è una presa per antenna e quali tipi sono disponibili?

Una presa per antenna è anche nota come presa di collegamento. L'obiettivo è di inviare segnali trasmessi tramite la rete di cavi coassiali a terminali come televisori e ricevitori. La trasmissione dei dati avviene con collegamenti via cavo. Le versioni classiche delle antenne TV dispongono di un collegamento IEC per il televisore e a volte di un collegamento per una segnali radio. Le versioni più recenti hanno una presa F per l'utilizzo di un impianto satellitare come possibilità di collegamento. La presa F comunica direttamente con il ricevitore SAT Il montaggio avviene in superficie o a incasso. In superficie, la presa viene montata "sulla parete" e in genere è già dotata di una copertura o di una scatola esterna. Il montaggio a incasso avviene "all'interno della parete" in una presa di commutazione. Le coperture per antenna sono disponibili in versioni avanzate e offrono un piccolo telaio di progettazione flessibile.

Quali sono le versioni disponibili?

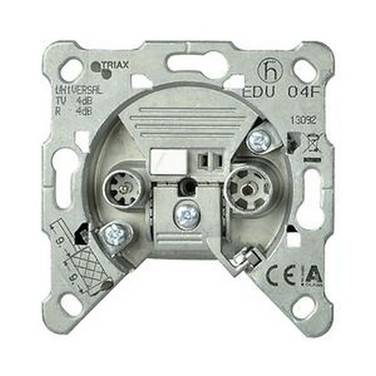

Scatola singola/presa per punti:

Il box singolo è utilizzato principalmente in appartamenti di case plurifamiliari. La presa singola o la presa di corrente non deve essere collegata ad altre prese via cavo. Rappresenta lo standard della normale distribuzione a stella SAT e non ha una resistenza terminale interna.

Presa passante:

La presa passante può essere combinata con altre prese. Queste prese vengono utilizzate per ottenere un livello di segnale il più possibile identico in tutti i punti di collegamento. Durante l'installazione di prese passanti, le caratteristiche di attenuazione devono essere calcolate. L'attenuazione del collegamento viene misurata come una resistenza in Ohm. Per un'ultima presa su un cavo è necessario necessariamente una presa terminale con una resistenza terminale di 75 Ohm. In opzione è possibile utilizzare una presa passante con resistenza da 75 Ohm. Per le reti via cavo SAT è necessario un tipo disaccoppiato CC come presa terminale. La denominazione "disaccoppiamento" indica la separazione e il filtraggio di un segnale. Il disaccoppiamento avviene tramite un amplificatore commutato con più uscite, un distributore o, in caso di prese SAT, tramite un interruttore multiplo multiswitch.

Come regola generale: Più la presa è vicina alla sorgente del segnale, più alto deve essere il valore dell'attenuazione del collegamento.

Presa terminale

Le prese terminali dispongono sempre di una resistenza terminale di 75 Ohm dalla fabbrica. La presa terminale è sempre l'ultima del circuito sul cavo. Una presa passante può essere convertita in una presa terminale mediante un resistore di terminazione montabile.

In commercio, le antenne sono dotate di diverse caratteristiche e possibilità di utilizzo. Le prese di collegamento sono in grado di controllare attivamente più trasmissioni dati. Una panoramica delle caratteristiche tipiche delle antenne:

Proprietà

Trasmissione dati (connessione Internet)
intervallo di frequenza: Da 5 a 65 MHz e da 118 a 862 MHz:

• Prese a tre fori per dati o passanti
• Prese a quattro fori per data-Sat

Frequenza di trasmissione radio FM: 87,5 - 108 MHz:

• Prese a due fori o passanti
• Prese SAT a tre fori o passanti
• Prese a tre fori per dati o passanti
• Prese a quattro fori per data-Sat
• Prese a quattro fori per dati o passanti
• Prese a quattro fori SAT

TV digitale e radio digitale nella
gamma di frequenza standard DVB-C: 47 - 68 MHz e 111 - 862 MHz:

• Prese a due fori o passanti
• Prese SAT a tre fori o passanti
• Prese a tre fori per dati o passanti
• Presa dati a quattro fori data-SAT-presa a quattro fori o passante
• Prese a quattro fori SAT

Intervallo di frequenza della trasmissione satellitare: 950 - 2400 MHz:

• Prese SAT a tre fori o passanti
• Prese a quattro fori per data-Sat

Sono particolarmente adatti:

• Prese a quattro fori SAT

Intervallo
di frequenza di passaggio DC: 14-18 volt:

• Prese SAT a tre fori o passanti
• Prese a quattro fori per data-Sat

Sono particolarmente adatti:

• Prese a quattro fori SAT

Caratteristiche delle prese per antenna

Idoneità del canale di ritorno:
Che cos'è un canale di ritorno? Il canale di ritorno stabilisce una connessione passiva in alcuni punti con il provider televisivo o internet. In genere vengono utilizzate le linee di comunicazione dell'impianto telefonico (collegamento DSL). Alcune prese per antenna offrono un canale di ritorno con diverse funzioni. Spesso, tali prese vengono utilizzate da provider, in quanto Internet viene ricevuto tramite modem via cavo dalla presa TV. Allo stesso tempo, il canale di ritorno viene utilizzato per scopi di analisi dai provider, ad esempio per misurare le visualizzazioni.

Attenuazione/separazione di segnali analogici e digitali:
Le antenne con questa funzione sono dotate di sistemi di filtraggio fissi che separano il segnale analogico e digitale. La schermatura aggiuntiva delle sorgenti di segnale neutralizza i segnali di disturbo. Nella ricezione satellitare, i blocchi DC o i filtri da 22 kHz sono integrati nella presa dell'antenna per garantire la stessa funzionalità.

Tipi di attenuazione per le antenne:
Ogni presa dell'antenna è dotata di un'attenuazione del collegamento specifica per la frequenza. Il compito dell'attenuazione del collegamento è di regolare e compensare le intensità del segnale per le prese dell'antenna. La compensazione delle intensità del segnale avviene a causa delle diverse lunghezze del cavo e della commutazione intermedia di prese di derivazione e di passaggio sull'amplificatore di antenna o di collegamento domestico.

Un distributore di derivazione passivo integrato in scatole di derivazione e di passaggio garantisce una riduzione del livello della presa finale. In un'area residenziale con impianti di trasmissione FM o DAB vengono utilizzate ulteriori attenuazioni rispetto ai segnali di disturbo. Per evitare complicazioni, durante l'acquisto è necessario assicurarsi che le prese dell'antenna siano conformi allo standard di classe A contro l'irradiazione.

Quando è necessario un alimentatore a distanza?

Per alimentare le cosiddette antenne attive con una tensione sufficiente, è necessario un alimentatore a distanza. Spesso gli alimentatori trovano impiego nei ricevitori di segnale esterni per amplificare il segnale ricevuto e aumentare la portata per una ricezione. I ricevitori di segnale non sono collegati direttamente alla sorgente. Le antenne attive richiedono una tensione minima di 5 volt per il corretto funzionamento dell'amplificatore integrato. Molti dei ricevitori commerciali per impianti SAT e TV digitale trasmettono la tensione necessaria tramite il cavo dell'antenna collegato.

Cosa sono i programmatori di prese per antenna?

L'ID banda utente deve essere lo stesso per la presa dell'antenna e il ricevitore. Una presa per antenna può trasmettere contemporaneamente solo un ID UB. Tutti gli altri UBS vengono bloccati automaticamente. Con un programmatore è possibile modificare UBS. Se non esiste un ID UB identico su entrambe le estremità, non si riceve alcun segnale sulla TV. I programmatori di antenne sono spesso utilizzati per un'installazione sicura e priva di conflitti in case plurifamiliari. In questo modo si evitano sovrapposizioni di linee.

Dimensioni e caratteristiche per collegamenti coassiali:

I connettori coassiali e i cavi hanno il vantaggio di essere soggetti solo a una piccola influenza elettromagnetica e a una radiazione. Inoltre, dispongono di una buona schermatura elettrica. Per questo motivo, i connettori coassiali e i cavi vengono spesso utilizzati per l'alta frequenza. Una frequenza più elevata ha automaticamente lunghezze d'onda più piccole nel cavo del segnale. Per garantire una buona trasmissione di frequenze più elevate, l'impedenza (resistenza AC) deve avere lo stesso valore per tutta la lunghezza del cavo. Pertanto, i connettori devono avere la stessa impedenza del cavo.
