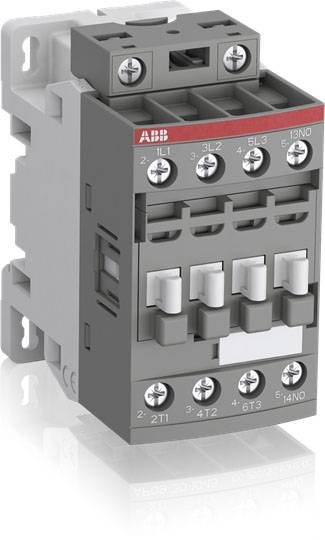

ABB AF09-30-10-12 Interruttore 4 NA, 1 NA 48 V 9 A innestabile 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Interruttore
Tensione nom.
48 V
Corrente di carico
9 A
Collegamento
A vite
Tipo
AF09-30-10-12
Scheda tecnica (PDF)
Totale (31,96 € / Pezzo)
31,96 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo prodotto
Interruttore
- Tipo
AF09-30-10-12
- Tipo contatto
4 NA
1 NA
- Contatto ausiliario
4 NA
- Tensione nom.
48 V
- Tensione di comando (min.)
20 V/DC
- Tensione di comando (max.)
500 V/AC
- Range tensione di controllo
20 - 500 V/AC
- Tensione di commutazione max
400 V/AC
- Corrente continua (max.)
9 A
- Corrente di carico
9 A
- Caratteristiche
innestabile
- Collegamento
A vite
- Contenuto
1 pz.
45
86 mm
77 mm
FALSE
4 kW
3
0
1
0
9 A
25 A
48-130 V
48-130 V
48-130 V
Screw connection
690-690 V
690-690 V
AC/DC
1.491
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2318436 ABB AF09-30-10-12 Interruttore 4 NA, 1 NA 48 V 9 A innestabile 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2318436 ABB AF09-30-10-12 Interruttore 4 NA, 1 NA 48 V 9 A innestabile 1 pz.
Descrizione
I contattori da AF09 a AF96 da 4 a 45 kW AC-3 (400 V) rappresentano la serie compatta con azionamento AC/DC e ampi intervalli di tensione della bobina. Solo 4 bobine coprono tensioni di controllo da 20...500 VDC fino a 24...500 VAC - senza ulteriori elementi di cancellazione necessari. In questo modo sono utilizzabili in tutto il mondo e solo in bassa varianza. Commutano circuiti di potenza con motori, carichi leggermente induttivi o non induttivi. I morsetti di collegamento a bobina intercambiabili in modo flessibile consentono il collegamento dall'alto, dal basso o dall'alto e dal basso. Gli accessori montabili sono interruttori ausiliari a 1 e 4 poli anteriori a innesto e interruttori ausiliari a 2 poli montati sul lato destro e sinistro. Per il collegamento della bobina sul lato anteriore è disponibile un ulteriore blocco di interruttori ausiliari fino a AF65 con 1S+1V e collegamenti a bobina A1 e A2. Tutti i contatti dell'apriscatole ausiliario sono realizzati come contatti specchiati in conformità con IEC60947-5-1 appendice L. Altri accessori come temporizzatori, ausili di cablaggio e elementi di bloccaggio completano la gamma.
