Name: ABB AF38-40-00-13 Interruttore 4 NA 11000 W 100 V 55 A Pezzo 1 pz.
Brand: ABB
SKU: 2324441
Availability: BackOrder

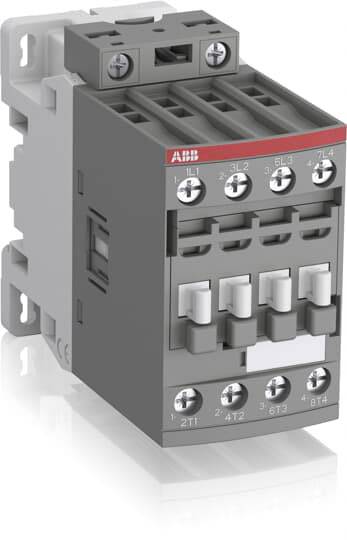

Un contattore elettrico con più morsetti e connessioni a vite, idoneo per l'utilizzo in quadri elettrici per il controllo di circuiti elettrici.

Tipo prodotto

Interruttore

Numero poli

4 poli

Tensione nom.

100 V

Corrente di carico

55 A

Potenza

11000 W

Scheda tecnica (PDF)

Consegna entro Lun 2 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (102,45 € / Pezzo)

102,45 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di imballaggio: Pezzo

Tipo prodotto: Interruttore

Tipo: AF38-40-00-13

Numero poli: 4 poli

Tipo contatto: 4 NA

Tensione nom.: 100 V

Tensione di comando (min.): 100 V/AC

Tensione di comando (max.): 250 V/AC

Range tensione di controllo: 100 - 250 V/AC

Tensione di commutazione max: 11 V/AC

Max. potenza di commutazione: 11000 W

Corrente continua (max.): 55 A

Corrente di carico: 55 A

: 11000 W

Collegamento: A vite

Larghezza: 45 mm

Altezza: 86 mm

Profondità: 101 mm

Dim.: (L x A x P) 45 x 86 x 101 mm

Contenuto: 1 pz.

: 45

: 86 mm

: 101 mm

: FALSE

: 18.5 kW

: 4

: 0

: 0

: 0

: 38 A

: 50 A

: 100-250 V

: 100-250 V

: 100-250 V

: Screw connection

: 690-690 V

: 690-690 V

: AC/DC

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Numero poli

Tensione nom.

Corrente di carico

ABB AF09-30-10-11 Interruttore 1 NA, 4 NA 4000 W 24 V 25 A 1 pz.

Articolo n°:2317752

Consegna entro Mar 13 Ott

6 Pezzo(i)Duenne Sourcing

3 poli

24 V

25 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

52,00 €^*

ABB AF09-30-10-13 Interruttore 1 NA, 4 NA 100 V 25 A 1 pz.

Articolo n°:2323501

Consegna entro Lun 12 Ott

18 Pezzo(i)Conrad Electronic

100 V

25 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

29,50 €^*

ABB AF09-30-10K-11 Interruttore 4 NA, 1 NA 24 V 9 A con protezione da sovratensione 1 pz.

Articolo n°:2319277

Consegna entro Lun 2 Nov

Conrad Electronic

3 poli

24 V

9 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

34,42 €^*

ABB AF09-30-10K-13 Interruttore 4 NA, 1 NA 100 V 25 A con protezione da sovratensione Pezzo 1 pz.

Articolo n°:2317573

Consegna entro Lun 2 Nov

Conrad Electronic

3 poli

100 V

25 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

34,42 €^*

ABB AF09-30-22-11 Interruttore 4 NA, 2 NA 24 V 25 A 1 pz.

Articolo n°:2323227

Consegna entro Lun 2 Nov

Conrad Electronic

3 poli

24 V

25 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

45,89 €^*

ABB AF09-22-00-11 Interruttore 4 NA 4 kW 24 V 9 A con contatto ausiliario Pezzo 1 pz.

Articolo n°:2319445

Non disponibile

Conrad Electronic

2 poli

24 V

9 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

39,34 €^*

ABB AF09-22-00-12 Interruttore 4 NA 48 V 9 A con contatto ausiliario Pezzo 1 pz.

Articolo n°:2322726

Non disponibile

Conrad Electronic

2 poli

48 V

9 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

52,45 €^*

ABB AF09-22-00-13 Interruttore 4 NA 100 V 25 A con contatto ausiliario 1 pz.

Articolo n°:2319615

Non disponibile

Conrad Electronic

2 poli

100 V

25 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

54,09 €^*

ABB AF09-22-00-14 Interruttore 4 NA 250 V 9 A con contatto ausiliario Pezzo 1 pz.

Articolo n°:2322874

Non disponibile

Conrad Electronic

2 poli

250 V

9 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

39,34 €^*

ABB AF09-30-01-11 Interruttore 4 NA, 1 NA 4 kW 24 V 25 A con contatto ausiliario 1 pz.

Articolo n°:2323965

Non disponibile

Conrad Electronic

3 poli

24 V

25 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

40,98 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2324441 ABB AF38-40-00-13 Interruttore 4 NA 11000 W 100 V 55 A Pezzo 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2324441 ABB AF38-40-00-13 Interruttore 4 NA 11000 W 100 V 55 A Pezzo 1 pz.

Descrizione

I contattori da AF09 a AF96 da 4 a 45 kW AC-3 (400 V) rappresentano la serie compatta con azionamento AC/DC e ampi intervalli di tensione della bobina. Solo 4 bobine coprono tensioni di controllo da 20...500 VDC fino a 24...500 VAC - senza ulteriori elementi di cancellazione necessari. In questo modo sono utilizzabili in tutto il mondo e solo in bassa varianza. Commutano circuiti di potenza con motori, carichi leggermente induttivi o non induttivi. I morsetti di collegamento a bobina intercambiabili in modo flessibile consentono il collegamento dall'alto, dal basso o dall'alto e dal basso. Gli accessori montabili sono interruttori ausiliari a 1 e 4 poli anteriori a innesto e interruttori ausiliari a 2 poli montati sul lato destro e sinistro. Per il collegamento della bobina sul lato anteriore è disponibile un ulteriore blocco di interruttori ausiliari fino a AF65 con 1S+1V e collegamenti a bobina A1 e A2. Tutti i contatti dell'apriscatole ausiliario sono realizzati come contatti specchiati in conformità con IEC60947-5-1 appendice L. Altri accessori come temporizzatori, ausili di cablaggio e elementi di bloccaggio completano la gamma.

Testo tradotto automaticamente
