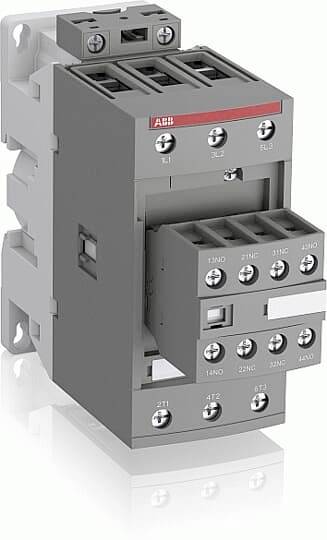

ABB AF52-30-22-13 Contattore 5 NA, 2 NC 22 kW con contatto ausiliario Pezzo 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Contattore
Numero poli
3 poli
Potenza
22 kW
Collegamento
A vite
Tipo di imballaggio
Pezzo
Scheda tecnica (PDF)
Numero
Totale (151,63 € / Pezzo)
151,63 €
IVA escl.
Spedizione gratuita
Solo 4 Pezzo(i) disponibili
Dati tecnici
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Contattore
- Tipo
AF52-30-22-13
- Numero poli
3 poli
- Tipo contatto
5 NA
2 NC
- Tensione di comando (max.)
100 V/AC
100 V/DC
- Range tensione di controllo
100, 100 V/AC, V/DC (max)
- Tensione di commutazione max
690 V/AC
- Corrente continua (max.)
100 A
22 kW
- Caratteristiche
con contatto ausiliario
- Collegamento
A vite
- Larghezza
55 mm
- Altezza
125.5 mm
- Profondità
144 mm
- Dim.
(L x A x P) 55 x 125.5 x 144 mm
- Contenuto
1 pz.
55
125.5 mm
144 mm
FALSE
22 kW
3
0
2
2
52 A
100 A
100-250 V
100-250 V
100-250 V
Screw connection
690-690 V
690-690 V
AC/DC
29.828
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3105497 ABB AF52-30-22-13 Contattore 5 NA, 2 NC 22 kW con contatto ausiliario Pezzo 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3105497 ABB AF52-30-22-13 Contattore 5 NA, 2 NC 22 kW con contatto ausiliario Pezzo 1 pz.
Descrizione
I contattori da AF09 a AF96 da 4 a 45 kW AC-3 (400 V) rappresentano la serie compatta con azionamento AC/DC e ampi intervalli di tensione della bobina. Solo 4 bobine coprono tensioni di controllo da 20...500 VDC fino a 24...500 VAC - senza ulteriori elementi di cancellazione necessari. In questo modo sono utilizzabili in tutto il mondo e solo in bassa varianza. Commutano circuiti di potenza con motori, carichi leggermente induttivi o non induttivi. I morsetti di collegamento a bobina intercambiabili in modo flessibile consentono il collegamento dall'alto, dal basso o dall'alto e dal basso. Gli accessori montabili sono interruttori ausiliari a 1 e 4 poli anteriori a innesto e interruttori ausiliari a 2 poli montati sul lato destro e sinistro. Per il collegamento della bobina sul lato anteriore è disponibile un ulteriore blocco di interruttori ausiliari fino a AF65 con 1S+1V e collegamenti a bobina A1 e A2. Tutti i contatti dell'apriscatole ausiliario sono realizzati come contatti specchiati in conformità con IEC60947-5-1 appendice L. Altri accessori come temporizzatori, ausili di cablaggio e elementi di bloccaggio completano la gamma.
Testo tradotto automaticamente
