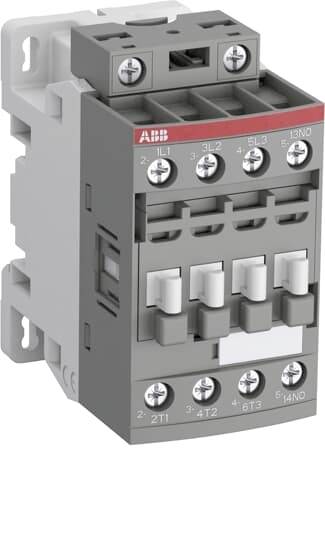

ABB AFC09-30-10-80 Contattore 4 NA 4 kW 1 pz.

I contattori da AFC09 a AFC38 da 4 a 18,5 kW AC-3 (400 V) rappresentano la serie compatta con azionamento CA. Sono utilizzati principalmente per il controllo di motori trifase e in generale per il controllo di circuiti di potenza fino a 690 V AC o 220 V DC. I contattori possono essere utilizzati anche per molte altre applicazioni, come isolamento, commutazione di condensatori o illuminazione. I contattori a 3 poli a un piano della serie AFC sono realizzati in blocco con una tradizionale bobina magnetica AC avvolta.
I contattori AFC possono essere dotati degli accessori AF standard. I morsetti di collegamento a bobina intercambiabili in modo flessibile consentono il collegamento dall'alto, dal basso o dall'alto e dal basso. Gli accessori montabili sono interruttori ausiliari a 1 e 4 poli anteriori a innesto e interruttori ausiliari a 2 poli montati sul lato destro e sinistro. Per il collegamento della bobina sul lato anteriore è disponibile un ulteriore blocco interruttore ausiliario con 1S+1V e collegamenti a bobina A1 e A2. Tutti i contatti dell'apriscatole ausiliario sono realizzati come contatti specchiati in conformità con IEC60947-5-1 appendice L. Altri accessori come elementi estinguenti, ausili di cablaggio e elementi di bloccaggio completano la gamma.
