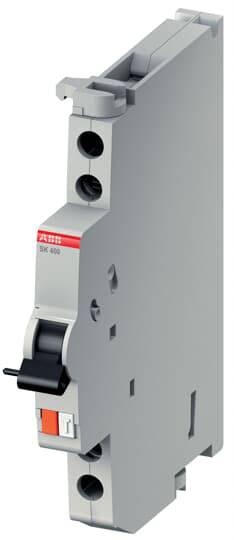

ABB SK40011-R modulo di contatto 1 pz. 1 NA, 1 NC

I contatti ausiliari e di segnale sono montati rispettivamente a sinistra, mentre per la macchina di sicurezza a scelta anche a destra, sui dispositivi di protezione. Per i contatti ausiliari e di segnale alimentati tramite guide di corrente ausiliarie SMISSLINE LA o LB, è disponibile una versione con contatto integrato. Inoltre, è possibile anche l'alimentazione convenzionale tramite morsetti. Il contatto ausiliario funziona in modo analogico con i contatti principali. Il contatto di segnale funziona solo in caso di attivazione elettrica. Questo può essere simulato con il tasto di prova. Dopo ogni scatto, il contatto del segnale con il tasto di ripristino arancione deve essere riportato nella posizione di uscita. La fornitura dei contatti ausiliari e di segnale con 1S e 1V e della base di collegamento avviene con un elemento di contatto per il contatto diretto su una base Smissline TP. Il contatto di segnale allarme collettivo come contatti ausiliari e di segnale con 2S e 2V ha due pezzi di contatto. Contatto segnale allarme collettivo con contatto tramite barre di corrente ausiliarie LA, LB: Con questo elemento di fissaggio è possibile realizzare una soluzione di allarme collettivo conveniente senza un cablaggio aggiuntivo.
