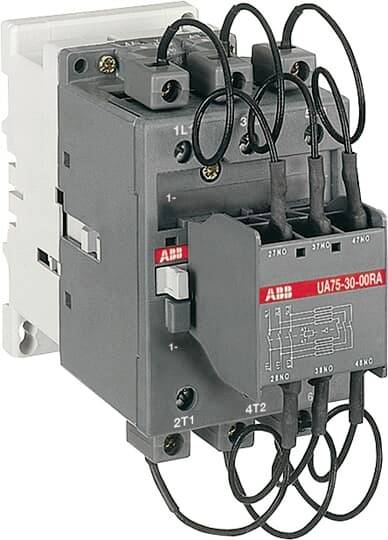

ABB UA63-30-00RA-80 Contattore compensatore 3 NA con resistenza 1 pz.

I contattori a 3 poli UA63-30-00RA per il circuito del condensatore possono essere utilizzati in impianti in cui la corrente di picco è molto superiore a 100 volte la corrente nominale effettiva. I contattori sono forniti completi di resistenze di smorzamento e devono essere utilizzati senza ulteriori induttanze. La sua durata elettrica è di 250 000 < cicli di commutazione a UE 500 V e 100 000 cicli di commutazione a 500 V ≤ UE ≤ 690 V. i contattori UA. RA sono dotati di uno speciale blocco frontale che garantisce l'inserimento seriale di 3 resistenze di smorzamento nel circuito per limitare il picco di corrente durante l'eccitazione del banco di condensatori. Il collegamento garantisce anche la precarica dei condensatori per limitare il secondo picco di corrente all'accensione dei poli principali. Grazie all'utilizzo di resistenze, il picco di corrente più elevato del condensatore può essere attenuato all'accensione indipendentemente dalla sua altezza. I contattori a 3 poli della serie UA...RA sono realizzati in blocco.
– Poli principali: 3 poli principali
Circuito di controllo: Azionato da corrente alternata con circuito magnetico laminato
