Name: Aim TTi LD400P Carico elettronico 80 V/DC 80 A 400 W
Brand: Aim TTi
SKU: 1418407
Availability: BackOrder

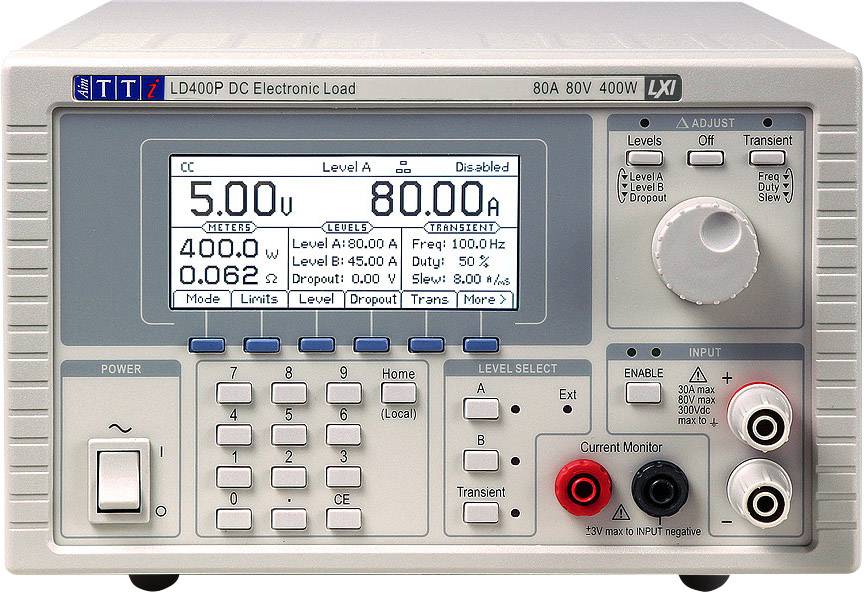

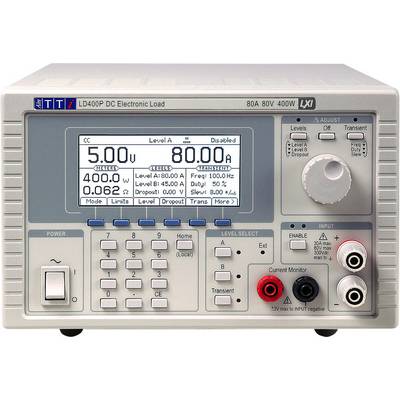

Dispositivo elettronico di carico con display: tensione di uscita 5,00 V, corrente 80,00 A. Tasti per impostazioni operative, ingressi di corrente e tensione.

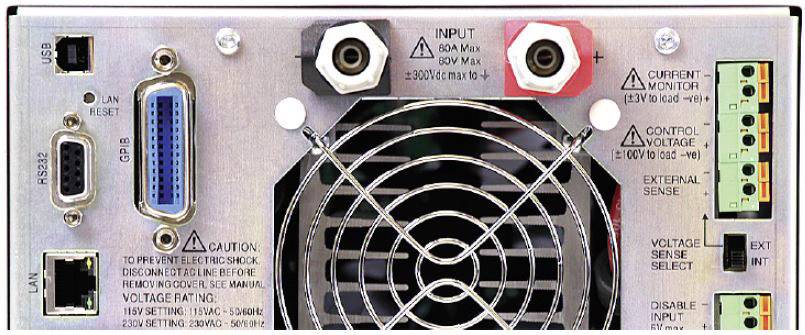

Retro di un dispositivo elettronico con connessioni di alimentazione e controllo, ventola e diversi socket per vari tipi di connessioni.

1/2

EAN:

Codice produttore

Articolo n°:

Disponibile a breve

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (2079,00 € / Pezzo)

2079,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Carico elettronico DC LD40 0P

400 W 80 V/DC 80 ASoluzione versatile per testare sorgenti di corrente continuaModalità di corrente costante, resistenza, conduttanza, tensione e potenzaAmpio intervallo di tensione e corrente, da 0 a 80V e da 0 a 80A400 watt di potenza continuaPotenza di picco 600 watt (fino a 60 secondi)Bassa tensione di esercizio di <1 V a 40 A.Alta risoluzione e precisione per l'impostazione del livelloGeneratore di test integrato con soglia variabileUscita monitor per visualizzazione della forma d'ondaTensione di spegnimento variabile per il test della batteriaDisplay LCD grafico retroilluminato ad alta risoluzione con controllo del tasto funzioneTelecomando analogico di livello e controllo TTL da on/off e commutazione temporaneaMorsetti di ingresso anteriori e posteriori (morsetti anteriori max. 30A)Controllo full-bus tramite USB, RS232 e interfacce LAN conformi a LXI

Dati tecnici

Tipo: LD400P

Tipo prodotto: Carico elettronico

Corrente d'ingresso (max.): 80 A

Carico continuo collegato (max.): 400 W

Dim.: (L x A x P) 212 x 130 x 435 mm

Tensione d'ingresso (max.): 80 V/DC

Peso: 5.7 kg

: di fabbrica senza certificato

Carico continuo collegato (min.): 0 W

Tensione d'ingresso (min.): 0 V/DC

Corrente d'ingresso (min.): 0 A

Collegamento del carico: Morsetti a vite (anteriore)
Morsetti a vite (posteriore)

Larghezza: 212 mm

Altezza: 130 mm

Profondità: 435 mm

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1418407 Aim TTi LD400P Carico elettronico 80 V/DC 80 A 400 W

Informazioni

Informazioni 1418407 Aim TTi LD400P Carico elettronico 80 V/DC 80 A 400 W

Dichiarazione di conformità

Dichiarazione di conformità 1418407 Aim TTi LD400P Carico elettronico 80 V/DC 80 A 400 W

Descrizione

Il dispositivo LD400 rappresenta un carico elettronico, per il controllo e la caratterizzazione una vasta gamma di fonti di corrente continua.
E può essere utilizzato per il comportamento di molti tipi diversi di fonti di alimentazione, come ad esempio batterie e celle solari ed elettronica unità di alimentazione.
Il suo ampio intervallo di tensione/corrente, vari tipi di funzionamento e un generatore di test integrato immettere la versatilità per soluzioni di prova dal design labor fino al test dei componenti.
Per soddisfare le più svariate, aggiunge il dispositivo LD40 0P un'ampia gamma di busschnittstellen digitali. RS-232, USB, GPIB e LAN (Ethernet) con LXI-supporto in questo modello presente per impostazione predefinita.

Testo tradotto automaticamente.

Versione

Bassa tensione d'ingresso minima
Il dispositivo LD400 può essere utilizzata con un inferiore a 500 mV per correnti fino a 10 ampere. In caso di elevate correnti aumenta l'resistenza minima (in genere più di 25 mW) gradualmente la tensione d'esercizio minima, ma resta al di sotto di 1 volt fino a 40 Ampere e meno di 2 volt fino a 80 ampere.
Questa tensione più bassa consente, per molte applicazioni a bassa tensione può essere utilizzato per la per l'altra carichi elettronici non funzionano.
600 Watt di potenza massima
Il dispositivo LD400 può essere utilizzato fino a distanze di 1 minuto con una potenza massima. Può essere 600 Watt
Carichi a breve termine è possibile per molte applicazioni di prova deve essere sufficiente ed espandere l'usabilità del LD400. La potenza continua è pari a 400 W.
Più Modalità di funzionamento
Modalità a corrente costante
Dell'alimentazione a tensione costante per la prova di carico delle normali alimentazioni elettriche e per la scarica di corrente costante di batterie. Questa modalità consente una rapida misurazione fonte di corrente (V/I-integrate).
Modalità di potenza costante
Modalità costante della potenza simula un carico, la cui potenza assorbita indipendentemente dalla tensione creata. Ciò vale per molti tipi di periferiche, gli alimentatori di rete a commutazione. Questa modalità è particolarmente adatto per i test di fonti di alimentazione da dispositivi portatili, quali batterie agli ioni di litio.
Modalità a tensione costante
La modalità a tensione costante per il carico di alimentazioni corrente costante. L'apparecchio funziona come regolatore shunt ad alte prestazioni.
Modalità di resistenza costante
Modalità costante della resistenza simula un carico di resistenza standard distribuzione di scadenza, in modo proporzionale alla tensione. Le impostazioni sono visualizzate in Ohm o Milli-Ohm.
A differenza di resistenze fisso o rheostaten offre il carico un resistenza controllabili con elevata potenza dissipata e l'elevata stabilità della temperatura su un ampio intervallo di frequenza.
Modalità di conduttanza costante
Modalità costante della conduttanza è anche inclusa.
Accanto alle impostazioni in ampere per Volt di questa modalità una migliore risoluzione per l'impostazione di valori di resistenza equivalente molto basso.
Generatore di test completamente automatica con frequenza variabile
La commutazione tra i due livelli preimpostati può essere utilizzato con qualsiasi frequenza compresa tra 0,01 Hz e 10 kHz. Generatore di prova può essere utilizzato in tutti i tipi di funzionamento.
La frequenza di modifica tra i livelli (Slew Rate) è su un ampio intervallo.
