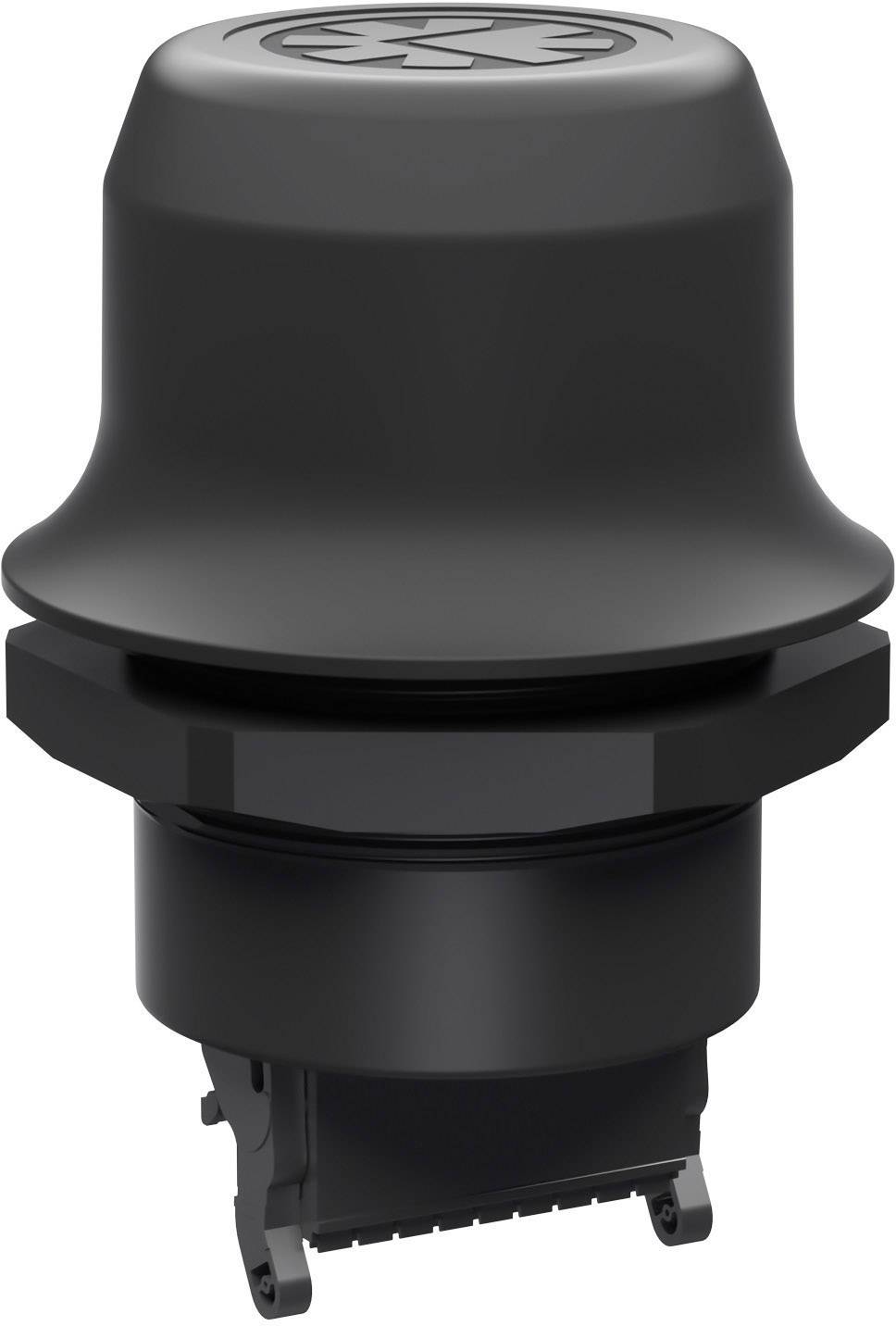

Anybus AWB2000 Wireless Bolt™ Wireless Bolt™ WLAN, Bluetooth, Ethernet 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (368,03 € / Pezzo)
368,03 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Potenza di uscita: WLAN 16 dBm - Bluetooth 10 dBm - Bluetooth Low Energy 7 dBm
- Potenza assorbita: 0,7 W inattivo, 1,7 W max (54 mA a 24 VDC con WLAN e 36 mA a 24 VDC con tecnologia Bluetooth)
- Materiale dell'alloggiamento: plastica: PBT/PBT rinforzata in fibra di vetro/PC-ABS
- Tipo di protezione: IP67 in alto (al di fuori della macchina), IP21 in basso (all'interno della macchina)
- Montaggio: vite e dado M50 (un'apertura di 50,5 mm è necessaria).
- Portata massima: 100 m
- Antenna: interna
- Collegamento: connettore incluso (2x9 p; 3,5 mm, Phoenix DFMC 1.5/9-ST-3.5, collegamento a molla push-in)
- Compatibilità vibrazioni: verifica con oscillazioni sinusoidali secondo la norma IEC 60068-2-6:2007 con i seguenti parametri di prova: numero assi: 3 assi perpendicolari l'uno all'altro X:Y:Z), durata: cicli di oscillazioni per ogni asse, velocità 1 oct/min, modalità: durante il funzionamento, frequenza: da 5 a 500 Hz, percorso ±3,5 mm, accelerazione 2 g. Verifica della resistenza agli urti in conformità alla norma IEC 60068-2-27:2008 con i seguenti parametri di prova: forma d'onda: semionda sinusoidale, numero di urti: ±3 su ogni asse, modalità: durante il funzionamento, assi ± X,Y,Z, accelerazione: 30 m/s2, durata: 11 ms.
- Tipo prodotto
Wireless Bolt™
- Interfaccia (Advantech)
WLAN
Bluetooth
Ethernet
- Tipo
Wireless Bolt™
- Tensione di esercizio
9 V/DC
12 V/DC
24 V/DC
30 V/DC
- Max. temp. operativa
65 °C
- Min. temperatura operativa
-40 °C
- Temperatura di esercizio
-40 fino a 65 °C
- Codice articolo produttore
AWB2000
- Imballaggio privo di plastica
Confezione libera in plastica
Documenti & Download
Scheda tecnica
Scheda tecnica 1616320 Anybus AWB2000 Wireless Bolt™ Wireless Bolt™ WLAN, Bluetooth, Ethernet 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1616320 Anybus AWB2000 Wireless Bolt™ Wireless Bolt™ WLAN, Bluetooth, Ethernet 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC 1 pz.
Descrizione
L'Anybus Wireless Bolt vi permette di controllare la vostra macchina senza fili, collegandola a una rete wireless. Il Wireless Bolt viene montato su una macchina o su un quadro elettrico e consente di accedere alla macchina tramite Bluetooth® o WLAN (Wi-Fi).
L'Anybus Wireless Bolt viene collegato al comando della macchina tramite cavo Ethernet e supporta, oltre ai protocolli Ethernet industriali BACnet/IP, PROFINET, EtherNet/IP e Modbus TCP anche i protocolli TCP/IP e UDP.
CONFIGURAZIONE WIRELESS DELLE MACCHINE
L'Anybus Wireless Bolt vi permette di configurare o controllare la vostra macchina via radio. Potete, ad es. accedere alle pagine web del vostro controllo tramite un computer portatile, tablet o smartphone. La portata della connessione wireless è pari a 100 m. Il Wireless Bolt rende possibile il "Bring Your Own Device (BYOD)". I HMI cari e fissi non sono più necessari.
PACCHETTO COMPLETO
Con l'Anybus Wireless Bolt ottenete un pacchetto completo che unisce la porta, il processore di comunicazione e l'antenna integrata in un'unica unità. Indipendentemente dal metodo di comunicazione viene sempre utilizzata la stessa porta per l'alimentazione e la comunicazione (basetta a pin maschio 2x9 p).
Funzioni e vantaggi: configurazione di macchine e ricerca di errori tramite una rete wireless · Accesso alla macchina tramite il computer portatile, tablet o smartphone come alternativa a costosi HMI fissi · Collegamento di mezzi di trasporto mobili quali AGV (Automated Guided Vehicles) · Collegamento con un servizio cloud o integrazione dei dati in tempo reale nel sistema SCADA · Supera l'Ethernet e i seguenti protocolli: BACnet/IP, EtherNet/IP, Modbus TCP, PROFINET, TCP/UDP. (PROFINET solo in modalità tunnel o in modalità MAC Address Cloning) · Metodo unico per il trattamento di interferenze dannose senza compromettere la conformità Bluetooth o l'interoperabilità con altri dispositivi · Il WLAN dual band da 2,4/5 GHz permette una semplice connessione e identifica i canali senza interferenze · Un pacchetto completo: porta, processore di comunicazione e antenna integrata in un'unica unità · Ingresso digitale configurabile, ad es., per controllare il comportamento di roaming. Cavo di segnale di max. 3 m · Utilizza ARM mbed 3.0 IoT Device Platform · Il funzionamento simultaneo di WLAN e Bluetooth consente ponti radio tra le due reti e ridondanza di rete · Funzioni di sicurezza per un utilizzo sicuro in ambito industriale.
Configurazione
È possibile configurare l'Anybus Wireless Bolt tramite le sue pagine web incorporate. In alternativa, è possibile anche inviare comandi AT o utilizzare la modalità Easy Config per la configurazione.
Montaggio

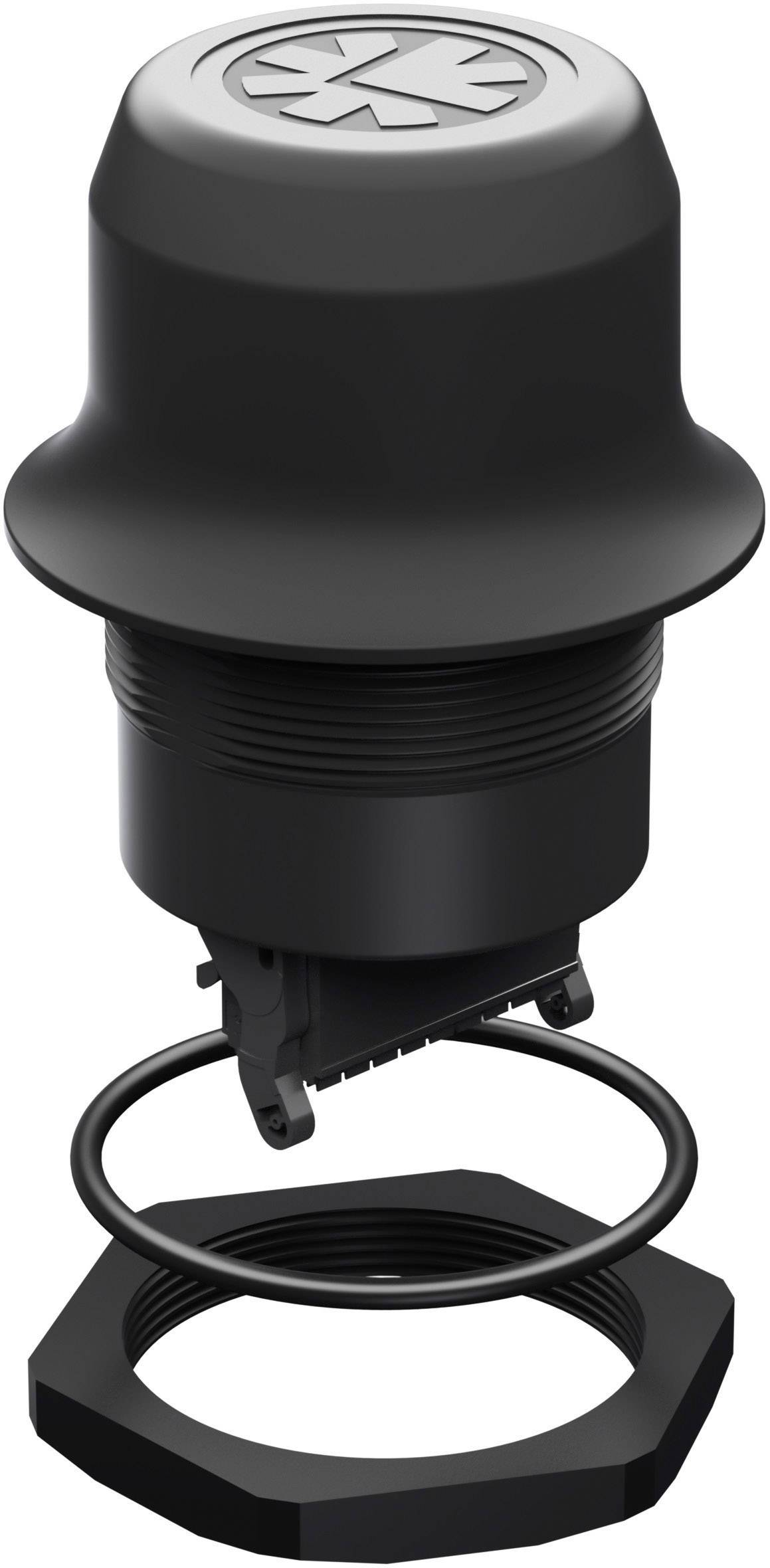

L'Anybus Wireless Bolt viene fissato a un'ampia apertura di 50,5 mm (M50) alla macchina o nell'armadio elettrico. La parte superiore ("casco") è al di fuori ed è dotata di un alloggiamento IP67. La parte inferiore si trova nella macchina/armadio elettrico (IP21).
L'Anybus Wireless Bolt viene collegato al comando della macchina tramite cavo Ethernet e supporta, oltre ai protocolli Ethernet industriali BACnet/IP, PROFINET, EtherNet/IP e Modbus TCP anche i protocolli TCP/IP e UDP.
CONFIGURAZIONE WIRELESS DELLE MACCHINE
L'Anybus Wireless Bolt vi permette di configurare o controllare la vostra macchina via radio. Potete, ad es. accedere alle pagine web del vostro controllo tramite un computer portatile, tablet o smartphone. La portata della connessione wireless è pari a 100 m. Il Wireless Bolt rende possibile il "Bring Your Own Device (BYOD)". I HMI cari e fissi non sono più necessari.
PACCHETTO COMPLETO
Con l'Anybus Wireless Bolt ottenete un pacchetto completo che unisce la porta, il processore di comunicazione e l'antenna integrata in un'unica unità. Indipendentemente dal metodo di comunicazione viene sempre utilizzata la stessa porta per l'alimentazione e la comunicazione (basetta a pin maschio 2x9 p).
Funzioni e vantaggi: configurazione di macchine e ricerca di errori tramite una rete wireless · Accesso alla macchina tramite il computer portatile, tablet o smartphone come alternativa a costosi HMI fissi · Collegamento di mezzi di trasporto mobili quali AGV (Automated Guided Vehicles) · Collegamento con un servizio cloud o integrazione dei dati in tempo reale nel sistema SCADA · Supera l'Ethernet e i seguenti protocolli: BACnet/IP, EtherNet/IP, Modbus TCP, PROFINET, TCP/UDP. (PROFINET solo in modalità tunnel o in modalità MAC Address Cloning) · Metodo unico per il trattamento di interferenze dannose senza compromettere la conformità Bluetooth o l'interoperabilità con altri dispositivi · Il WLAN dual band da 2,4/5 GHz permette una semplice connessione e identifica i canali senza interferenze · Un pacchetto completo: porta, processore di comunicazione e antenna integrata in un'unica unità · Ingresso digitale configurabile, ad es., per controllare il comportamento di roaming. Cavo di segnale di max. 3 m · Utilizza ARM mbed 3.0 IoT Device Platform · Il funzionamento simultaneo di WLAN e Bluetooth consente ponti radio tra le due reti e ridondanza di rete · Funzioni di sicurezza per un utilizzo sicuro in ambito industriale.
Configurazione
È possibile configurare l'Anybus Wireless Bolt tramite le sue pagine web incorporate. In alternativa, è possibile anche inviare comandi AT o utilizzare la modalità Easy Config per la configurazione.
Montaggio
L'Anybus Wireless Bolt viene fissato a un'ampia apertura di 50,5 mm (M50) alla macchina o nell'armadio elettrico. La parte superiore ("casco") è al di fuori ed è dotata di un alloggiamento IP67. La parte inferiore si trova nella macchina/armadio elettrico (IP21).
Note
- Bluetooth® è un marchio registrato di Bluetooth SIG, Inc.
