Immagine simile

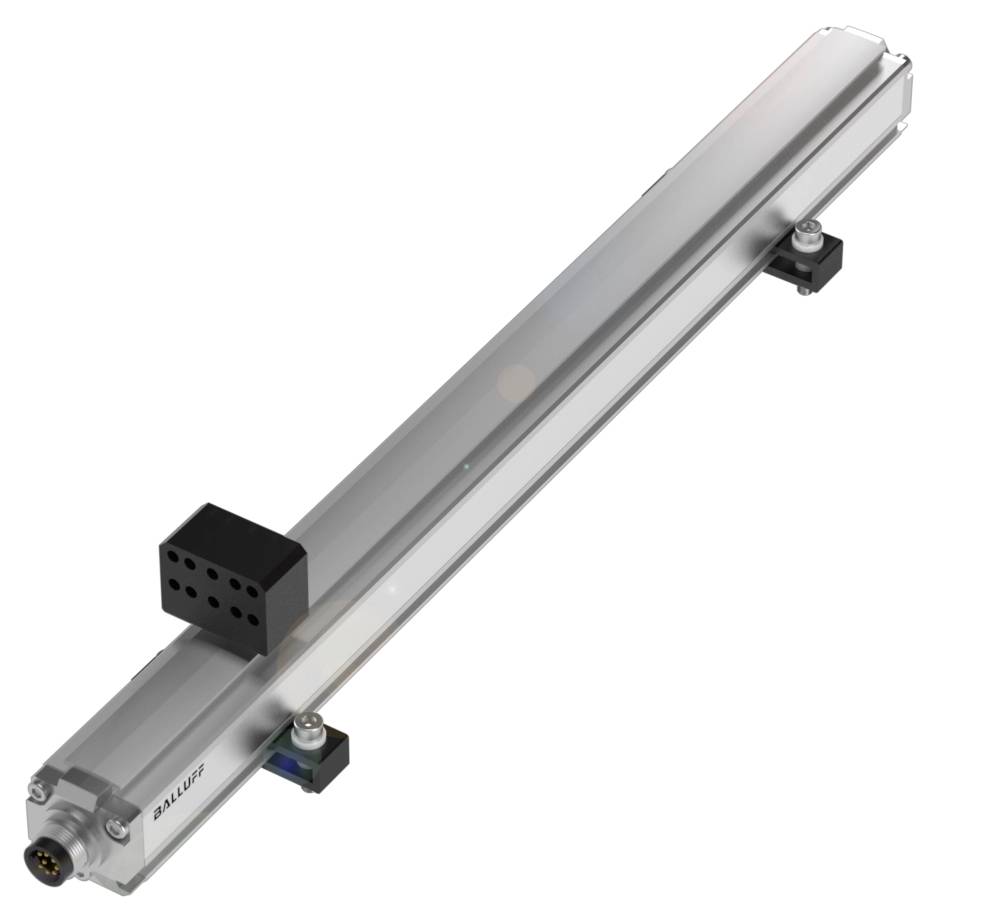

BALLUFF BTL107H Sensore di campo magnetico 1 pz. 24 Raggio di azione Max. (campo libero): 500 m
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Sensore di campo magnetico
Voltaggio operativo Min.
10.0 V
Voltaggio Max.
30.0 V
Raggio azione Max.
500 m
Tipo
BTL107H
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
987,70 €
3
2% = 72,27 €
963,61 €
5
3% = 168,40 €
954,02 €
10
4% = 400,90 €
947,61 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (987,70 € / Pezzo)
987,70 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Balluff BTL107H sistemi di misurazione di posizione magnetostrittivi nella forma costruttiva a profilo
- Collegamento: Connettore, M16x0,75, 8 poli
- Fissaggio: Morsetti di fissaggio
- Materiale dell'alloggiamento: Alluminio, anodizzato
- Forma: Serie profilo
- Sensore di posizione, numero max.: 2
Dati tecnici
- Caratteristiche principali:Uscita analogica: Analogica, tensione 0…10 V.
- Analogico, tensione 10…0 V.
- Collegamento: Connettore, M16x0,75, 8 poli
- Fissaggio: Morsetti di fissaggio
- Tensione di esercizio Ub: Da 10 a 30 V CC
- Forma: Serie profilo
- Materiale dell'alloggiamento: Alluminio, anodizzato
- Deviazione di linearità max.: ±50 µm
- Intervallo di misura: 500 mm
- Frequenza di misurazione max. 2000 Hz
- Sensore di posizione, numero max.: 2
- Tipo di protezione IP67
- Temperatura ambiente: Da -40...75 °C.
- Precisione di ripetizione: ± 10 µm
- Caratteristiche aggiuntive:
- Fissaggio: Morsetti di fissaggio
- Tensione di esercizio Ub: Da 10 a 30 V CC
- Collegamento: Connettore, M16x0,75, 8 poli
- Protezione da cortocircuito: Contro GND e contro 36 V CC
- Protetto da inversione di polarità: UB fino a 36 V.
- MTTF (40 °C): 72 a
- Materiale dell'alloggiamento: Alluminio, anodizzato
- EN 60068-2-27, shock: 150 g, 6 ms.
- EN 60068-2-6, vibrazione: 20 g, 10…2000 Hz
- Tipo di protezione: IP67, con connettore
- Temperatura ambiente: Da -40...75 °C.
- Materiale dell'alloggiamento, protezione della superficie: Anodizzata
- Corrente max. di uscita 5 mA
- Temperatura di immagazzinamento: Da -40...100 °C.
- Materiale del coperchio: Alluminio, pressofuso, nichelato
- Precisione di ripetizione: ± 10 µm
- Deviazione di linearità max.: ±50 µm
- Uscita analogica: Analogica, tensione 0…10 V|analogica, tensione 10…0 V.
- Deviazione dal tipo base: Lunghezza di costruzione più corta
- Assorbimento di corrente max. A 24 V DC: 150 ma
- Umidità relativa: ≤ 90%, senza condensa
- TIPO BASE: BTL7-A501-M….-P-S…
- Sensore di posizione, numero (impostazione di fabbrica): 1
- Sensore di posizione, numero max.: 2
- Segnale di uscita regolabile: Con software tool
- Corrente di picco di accensione: ≤ 500 ma/10 ms.
- Inserimento ritardato max. 600 ms.
- Segnale di errore UA in caso di caduta: Da -0,5 V.
- Segnale di errore UA crescente: 10.5 V.
- Separazione di potenziale: No
- Resistenza alla tensione fino a (GND - alloggiamento): 500 V CA
- Protezione da sovratensione: UB fino a 36 V.
- Collegamento, modello: Axial
- Frequenza di misurazione max. 2000 Hz
- Lunghezza di misurazione 500 mm
- Lunghezza: 605 mm
- Punto zero: 72.0 mm
- EN 55016-2-3, irradiazione: Ambiente industriale e domestico
- EN 60068-2-27, Dauerschock: 150 g, 2 ms.
- EN 61000-4-2, ESD: Grado di affilatura 3
- EN 61000-4-3, RFI: Grado di nitidezza 3
- EN 61000-4-4, burst: Grado di nitidezza 3
- EN 61000-4-5, surge: Grado di affilatura 2
- EN 61000-4-6, campi ad alta frequenza: Grado di nitidezza 3
- EN 61000-4-8, campi magnetici: Grado di nitidezza 4
- Coefficiente di temperatura tipo.: ≤ 30 ppm/K con 50% di|lunghezza nominale 500mm
- Tipo prodotto
Sensore di campo magnetico
- Tipo
BTL107H
- Contenuto
1 pz.
- Tensione di esercizio
24
- Voltaggio operativo Min.
10.0 V
- Voltaggio Max.
30.0 V
- Tensione d'esercizio
10.0 - 30.0 V
- Uscite
PNP
500 m
- Connessione
spina
- Lunghezza cavo
0.3 m
IP67
- Min. temperatura
-40 °C
- Temperatura max.
85 °C
- Lunghezza
24 mm
- Altezza
2.9 mm
- Tipo di filettatura collegamento
M16
- Codice articolo produttore
BTL107H
- Materiale del rivestimento
TPE
- Tensione nom.
30.0 V
- Numero di poli
8
- Max. portata di corrente per slot
5 mA
- Materiale alloggiamento
Alluminio anodizzato
- Materiale
Alluminio anodizzato
- Metodo di montaggio
Clip di fissaggio
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3416161 BALLUFF BTL107H Sensore di campo magnetico 1 pz. 24 Raggio di azione Max. (campo libero): 500 m
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3416161 BALLUFF BTL107H Sensore di campo magnetico 1 pz. 24 Raggio di azione Max. (campo libero): 500 m
Descrizione
I sistemi di misurazione della posizione nella forma costruttiva a profilo sono sistemi senza contatto e assolutamente misurabili per il rilevamento preciso di una o più posizioni. Convincono in ambienti difficili, ad esempio in presse, macchine per stampaggio a iniezione o robot a portale, in quanto sono realizzati in un contenitore in alluminio IP67 a tenuta ermetica. I magneti del trasduttore di posizione agiscono sull'elemento di misurazione attraverso la parete del profilo. Forma=serie profilo, fissaggio=morsetti di fissaggio, materiale dell'alloggiamento=alluminio, sensore di posizione, numero max.=2, connettore=connettore, M16x0,75, 8 poli, uscita analogica=analogica, tensione 0.10 V analogica, tensione 10.0 V, intervallo di misura=500 mm, frequenza di misura max.=2000 Hz, deviazione di linearità max.=±50 µm, precisione di ripetizione=± 10 µm, tensione di esercizio Ub=10...30 VDC, temperatura ambiente=-40...85 °C, tipo di protezione IP67, approvazione/conformità=CECUULUCEEACWEEE
