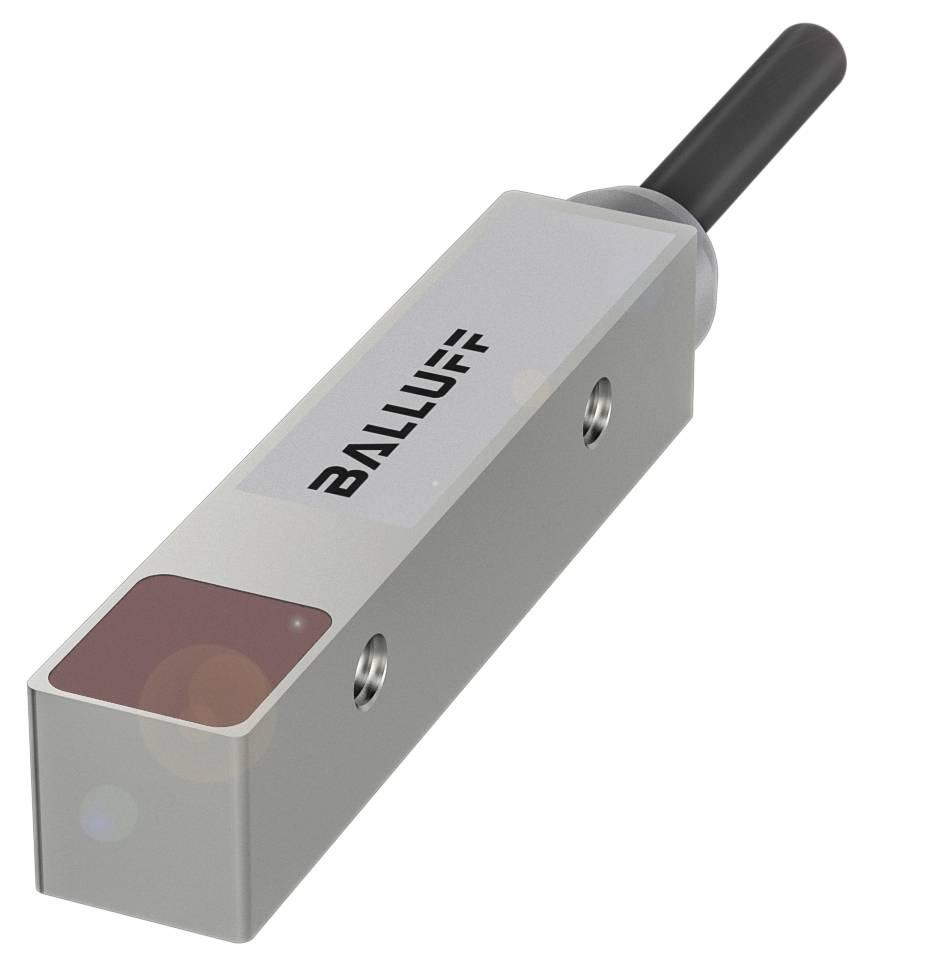

BALLUFF Fotocellula a riflessione BOS Q08M-PS-PR20-02 BOS01TE 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Singolo
Tipo prodotto
Fotocellula a riflessione
Connessione
Cavo, estremità aperte
Tipo
BOS Q08M-PS-PR20-02
Tensione di esercizio
24 V/DC
Scheda tecnica (PDF)
Numero
Totale (98,35 € / Pezzo)
98,35 €
IVA escl.
Highlights & Dettagli
Balluff BOS01TE fotocellule a riflessione quadrata con diversi tipi di luce
- Dimensioni: 8 x 44 x 8 mm
- Serie: Q08M
- Interfaccia: Dispositivo di chiusura PNP (no)
- Principio di funzionamento: Sensore optoelettronico
- Principio di funzionamento ottico: Fotocellula a riflessione
Dati tecnici
- Caratteristiche principali:Dimensioni: 8 x 44 x 8 mm
- Area attiva, materiale: PMMA
- Collegamento: Cavo, 2.00 m, pur
- Serie: Q08M
- Tensione di esercizio Ub: Da 10 a 30 V CC
- Principio di funzionamento: Sensore optoelettronico
- Principio di funzionamento ottico: Fotocellula a riflessione
- Materiale dell'alloggiamento: Zinco, pressofuso, nichelato
- Tipo di luce: Luce rossa a LED
- Dimensione spot luminoso: Ø 3.0 mm emissione di luce
- Portata: 01 m
- Interfaccia: Dispositivo di chiusura PNP (no)
- Caratteristica del fascio: Divergente
- Caratteristiche aggiuntive:
- Principio di funzionamento: Sensore optoelettronico
- Dimensioni: 8 x 44 x 8 mm
- Fissaggio: Vite M3
- Tensione nominale d'esercizio: 24 V DC
- Corrente di esercizio nominale DC: 100 mA.
- Tensione nominale d'isolamento: Ui: 75 V DC
- Ritardo standby tv max.: 20 ms.
- Tensione di esercizio Ub: Da 10 a 30 V CC
- Categoria d'uso: DC-13
- Capacità di carico max. Per UE: 0.5 µF
- Ondulazione residua max. (% di UE): 10 %
- Frequenza di commutazione 500 Hz
- Collegamento: Cavo, 2.00 m, pur
- Protezione contro i cortocircuiti: Sì
- Protetto da inversione di polarità: Sì
- Possibilità di scambio protetta: Sì
- Distanza di commutazione nominale Sn: 1 m.
- MTTF (40 °C): 972.7 a
- Area attiva, materiale: PMMA
- Uscita di commutazione: Dispositivo di chiusura PNP (no)
- Diametro del cavo d: 3.00 mm
- Lunghezza cavo L: 2 m.
- Materiale dell'alloggiamento: Zinco, pressofuso, nichelato
- Materiale rivestimento: PURO
- EN 60068-2-27, shock: Semisinusoidale, 100 gn, 2 ms, 3x8000|semisinusoidale, 30 gn, 11 ms, 3x6
- EN 60068-2-6, vibrazione: 10…2000 Hz, ampiezza 1 mm, 30|gn, 3x5 h|10…55 Hz, ampiezza 1 mm, 3x30|min
- Tipo di protezione IP67
- Temperatura ambiente: Da -5...55 °C.
- Numero di conduttori: 3
- Sezione del cavo: 0.14 mm²
- Portata: 01 m
- Protezione della superficie: Nichelata
- Serie: Q08M
- Forma: Cavo trasversale|collegamento 90°
- Indicatore: Intervallo limite - LED giallo, lampeggiante|LED giallo: Ricezione della luce
- Disinserzione toff max.: 1 ms.
- tono di ritardo max.: 1 ms.
- Corrente a vuoto io max. Con UE: 15 ma
- Caduta di tensione ud max. Per IE: 0.7 V.
- Principio di funzionamento ottico: Fotocellula a riflessione
- Tipo di luce: Luce rossa a LED
- Dimensione spot luminoso: Ø 3.0 mm emissione di luce
- Filtro di polarizzazione: Sì
- Funzione di commutazione ottica: Commutazione con il buio
- Caratteristica del fascio: Divergente
- Lunghezza d'onda: 645 nm
- Gruppo LED secondo IEC 62471: Gruppo libero
- Riflettore di riferimento: BOS R-2
- Tipo di imballaggio
Singolo
- Tipo prodotto
Fotocellula a riflessione
- Tipo
BOS Q08M-PS-PR20-02
- Tensione di esercizio
24 V/DC
- Tipo contatto
1 NA
- Frequenza di switching
500 Hz
- Connessione
Cavo, estremità aperte
- Lunghezza cavo
2 m
- Materiale alloggiamento
Zinco pressofusione, nichelato
- Proprietà del materiale
nichelato
- Tipo trasmettitore
LED rosso
- Lunghezza d'onda
645 nm
1 m
IP67
- Profondità
8 m
- Diametro
3.0 m
- Dim.
(Ø x P) 3.0 m x 8 m
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3416815 BALLUFF Fotocellula a riflessione BOS Q08M-PS-PR20-02 BOS01TE 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3416815 BALLUFF Fotocellula a riflessione BOS Q08M-PS-PR20-02 BOS01TE 1 pz.
Descrizione
La nostra fotocellula a riflessione è particolarmente facile da allineare grazie alle ampie tolleranze di montaggio. Si monta solo un dispositivo elettrico più un riflettore. I grandi riflettori garantiscono un'elevata portata. Le fotocellule rilevano gli oggetti indipendentemente dalla superficie, dal colore e dal materiale. Grazie a un filtro polarizzatore sono adatti anche per il rilevamento di oggetti lucidi. Sensore optoelettronico, trasmettitore di luce=LED, tipo di collegamento=cavo, uscita di commutazione=dispositivo di chiusura PNP (no), portata max.=1 m.
