Name: BALLUFF sensore capacitivo capacitivo; BCS00LL BCS00LL M18 Non a filo PNP (Ø x A) 18 mm x 75.5 m
Brand: BALLUFF
SKU: 3417147
Availability: BackOrder

Highlights & Dettagli

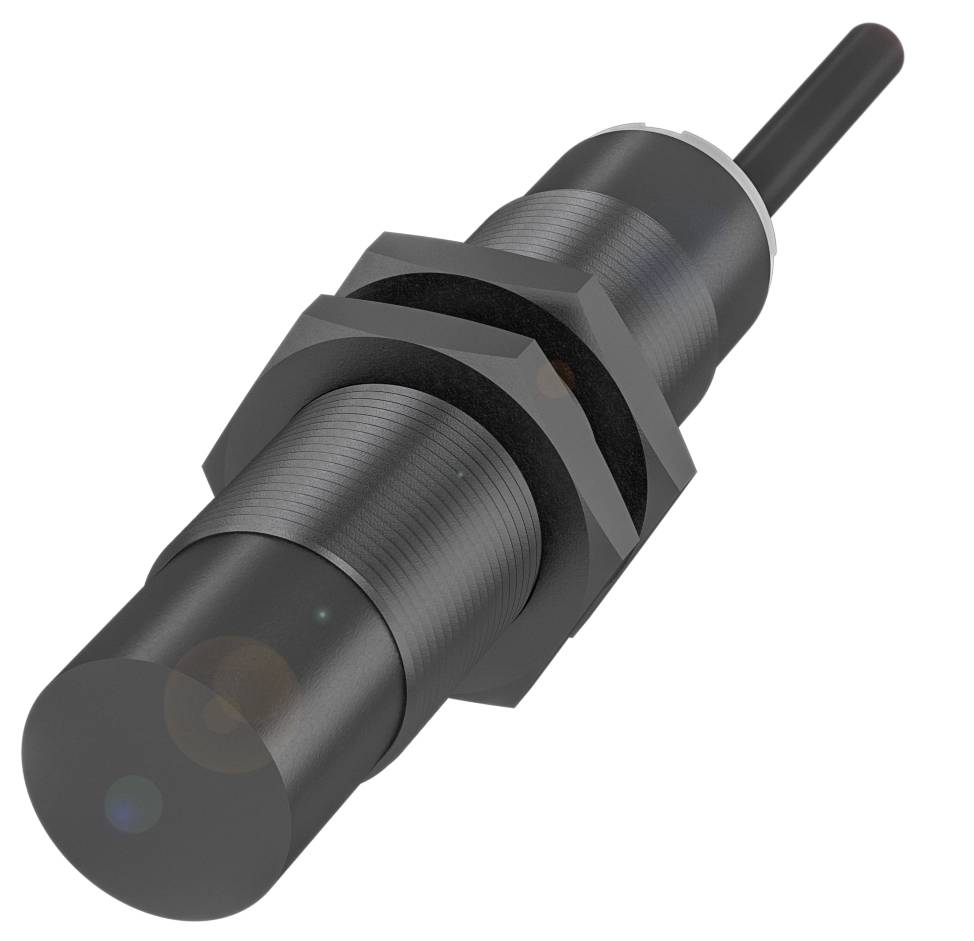

Modello cilindrico BCS00LL Balluff con filettatura M18

Collegamento: Cavo, 2.00 m, pur
Dimensioni: Ø 18 x 75.5 mm
Installazione: Non a filo
Uscita di commutazione: Dispositivo di chiusura PNP (no)
Serie: M18

Dati tecnici

Caratteristiche principali:Dimensioni: Ø 18 x 75.5 mm
Superficie attiva, materiale: PBT
Collegamento: Cavo, 2.00 m, pur
Serie: M18
Tensione di esercizio Ub: Da 10 a 30 V CC
Installazione: Non a filo
Materiale dell'alloggiamento: PBT
Uscita di commutazione: Dispositivo di chiusura PNP (no)
Frequenza di commutazione 100 Hz
Tipo di protezione IP67
Sensibilità: Distanza di commutazione regolabile
Temperatura ambiente: -25...85 °C
Caratteristiche aggiuntive:
Dotazione: Dado (2x)
Dimensioni: Ø 18 x 75.5 mm
Indicatore della tensione di esercizio: Sì
Display di funzione: Sì
Tensione nominale d'esercizio: 24 V DC
Corrente di esercizio nominale DC: 100 mA.
Tensione nominale d'isolamento: Ui: 75 V DC
Ritardo standby tv max.: 300 ms.
Tensione di esercizio Ub: Da 10 a 30 V CC
Categoria d'uso: DC-13
Ondulazione residua max. (% di UE): 10 %
Frequenza di commutazione 100 Hz
Classe di protezione: II
Caduta di tensione statica max. 1.5 V.
Protezione contro i cortocircuiti: Sì
Protetto da inversione di polarità: Sì
Possibilità di scambio protetta: No
Isteresi H max. (% di Sr): 15.0 %
Distanza di commutazione nominale Sn: 15 mm
Deriva di temperatura max. (% di Sr): 20 % [-5 °55…C]
Precisione di ripetizione max. (% di Sr): 2.0 %
MTTF (40 °C): 226 a
Superficie attiva, materiale: PBT
Coppia di serraggio: 2 Nm
Dimensione M18x1
Installazione: Non a filo
Uscita di commutazione: Dispositivo di chiusura PNP (no)
Diametro del cavo d: 4.60 mm
Lunghezza cavo L: 2 m.
Materiale dell'alloggiamento: PBT
Materiale rivestimento: PURO
Tipo di protezione IP67
Temperatura ambiente: -25...85 °C
Numero di conduttori: 3
Sezione del cavo: 0.34 mm²
Marchio: Globale
Serie: M18
Corrente a vuoto io max. Con UE: 20 ma
Sensibilità: Distanza di commutazione regolabile
Intervallo di misura: Da 2 a 15 mm
Materiale del coperchio: PA
Filettatura (a): M18x1

Tipo prodotto: sensore capacitivo

Tipo: BCS00LL

Voltaggio operativo Min.: 10.0 V

Voltaggio Max.: 30.0 V

Tensione d'esercizio: 10.0 - 30.0 V

Tipo contatto: 1 x PNP

Uscite: PNP

Materiale alloggiamento: PBT

Caratteristiche: capacitivo;

Tipo di montaggio: Non a filo

Dimensione: M18

Connessione: M18

Lunghezza cavo: 2.00 m

Min. temperatura: -25 °C

Temperatura max.: 85 °C

: IP67

Lunghezza: 75.50 mm

Larghezza: 75.5 mm

Altezza: 75.5 m

Diametro: 18 mm

Dim.: (Ø x A) 18 mm x 75.5 m

Contenuto: 1 pz.

Tensione nom.: 30.0 V

Materiale del rivestimento: PUR

Tensione di esercizio: 24 V/DC

Frequenza di switching: 100 Hz

Corrente di esercizio: 100 mA

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3417147 BALLUFF sensore capacitivo capacitivo; BCS00LL BCS00LL M18 Non a filo PNP (Ø x A) 18 mm x 75.5 m

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3417147 BALLUFF sensore capacitivo capacitivo; BCS00LL BCS00LL M18 Non a filo PNP (Ø x A) 18 mm x 75.5 m

Descrizione

Questi sensori capacitivi per il rilevamento del livello rilevano, con la loro superficie attiva, il prodotto da testare, i materiali sfusi o i liquidi a contatto con le sostanze. Grazie al suo campo elettrico sferico, gli adesivi sulla superficie attiva del sensore vengono compensati in modo efficace. Dimensioni=Ø 18 x 75.5 mm, serie=M18, filettatura (a)=M18x1, montaggio=non a filo, collegamento=cavo, 2.00 m, pur, uscita di commutazione=PNP dispositivo di chiusura (no), frequenza di commutazione=100 Hz, portata=2...15 mm, sensibilità=distanza di commutazione regolabile, materiale dell'alloggiamento=PBT, superficie attiva, materiale=PBT, temperatura ambiente=-25...85 °C, tensione d'esercizio Ub=10...30 VDC, approvazione/conformità=CECUULusWEEE, tipo di protezione=IP67

Testo tradotto automaticamente
