Name: BALLUFF sensore capacitivo capacitivo; BCS00NH BCS00NH M30 Non a filo PNP (Ø x A) 30 mm x 78.5 m
Brand: BALLUFF
SKU: 3417280
Availability: BackOrder

Highlights & Dettagli

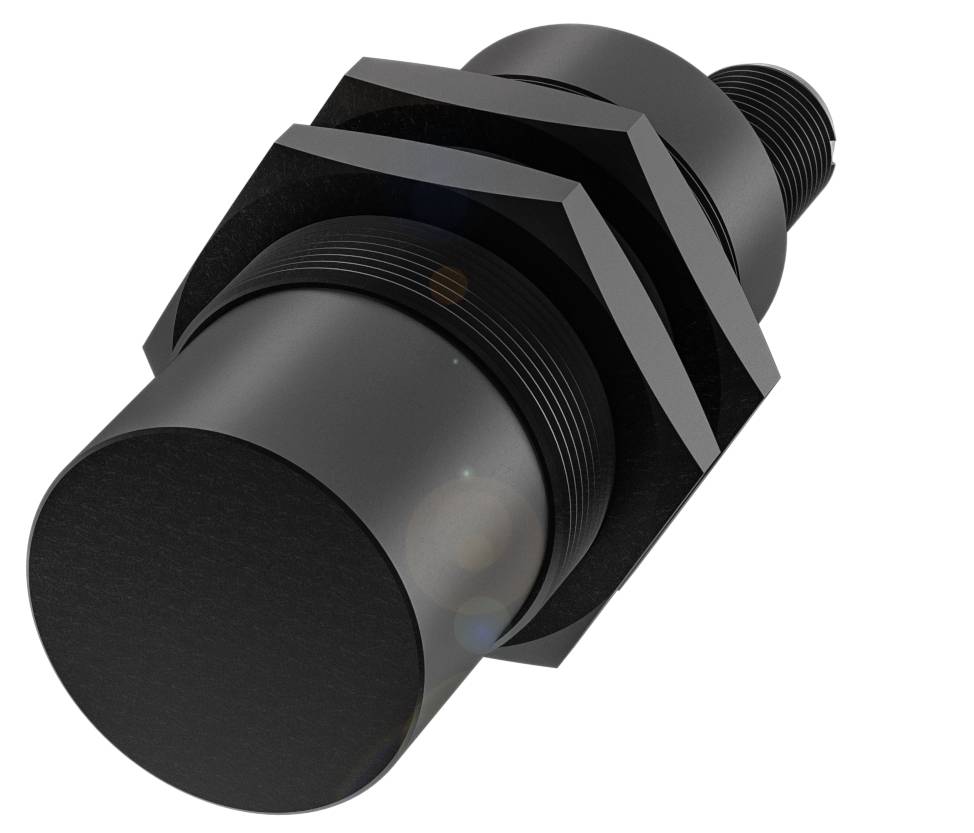

Modello cilindrico BCS00NH Balluff con filettatura M30

Collegamento: Connettore, spina M12x1, 4 poli
Dimensioni: Ø 30 x 78.5 mm
Installazione: Non a filo
Uscita di commutazione: Dispositivo di chiusura PNP (no)
Serie: M30

Dati tecnici

Caratteristiche principali:Dimensioni: Ø 30 x 78.5 mm
Superficie attiva, materiale: PBT
Collegamento: Connettore, spina M12x1, 4 poli
Serie: M30
Tensione di esercizio Ub: Da 10 a 30 V CC
Installazione: Non a filo
Materiale dell'alloggiamento: PBT
Uscita di commutazione: Dispositivo di chiusura PNP (no)
Frequenza di commutazione 100 Hz
Tipo di protezione IP67
Sensibilità: Distanza di commutazione regolabile
Temperatura ambiente: -25...85 °C
Caratteristiche aggiuntive:
Dotazione: Dado (2x)
Dimensioni: Ø 30 x 78.5 mm
Indicatore della tensione di esercizio: Sì
Display di funzione: Sì
Tensione nominale d'esercizio: 24 V DC
Corrente di esercizio nominale DC: 100 mA.
Tensione nominale d'isolamento: Ui: 75 V DC
Ritardo standby tv max.: 300 ms.
Tensione di esercizio Ub: Da 10 a 30 V CC
Categoria d'uso: DC-13
Ondulazione residua max. (% di UE): 10 %
Frequenza di commutazione 100 Hz
Classe di protezione: II
Caduta di tensione statica max. 1.5 V.
Collegamento: Spina M12x1, 4 poli, codifica A.
Protezione contro i cortocircuiti: Sì
Protetto da inversione di polarità: Sì
Possibilità di scambio protetta: No
Isteresi H max. (% di Sr): 15.0 %
Distanza di commutazione nominale Sn: 25 mm
Deriva di temperatura max. (% di Sr): 20 % [-5 °55…C]
Precisione di ripetizione max. (% di Sr): 2.0 %
MTTF (40 °C): 226 a
Superficie attiva, materiale: PBT
Coppia di serraggio: 6 Nm
Dimensione M30x1.5
Installazione: Non a filo
Uscita di commutazione: Dispositivo di chiusura PNP (no)
Materiale dell'alloggiamento: PBT
Tipo di protezione IP67
Temperatura ambiente: -25...85 °C
Numero di pin: 4
Marchio: Globale
Serie: M30
Corrente a vuoto io max. Con UE: 20 ma
Sensibilità: Distanza di commutazione regolabile
Intervallo di misura: Da 1 a 25 mm
Materiale del coperchio: PBT|PA
Filettatura (a): M30x1,5

Tipo prodotto: sensore capacitivo

Tipo: BCS00NH

Voltaggio operativo Min.: 10.0 V

Voltaggio Max.: 30.0 V

Tensione d'esercizio: 10.0 - 30.0 V

Tipo contatto: 1 NA

Uscite: PNP

Materiale alloggiamento: PBT

Caratteristiche: capacitivo;

Tipo di montaggio: Non a filo

Dimensione: M30

Connessione: spina

Min. temperatura: -25 °C

Temperatura max.: 85 °C

: IP67

Lunghezza: 78.50 mm

Larghezza: 78.5 mm

Altezza: 78.5 m

Diametro: 30 mm

Dim.: (Ø x A) 30 mm x 78.5 m

Contenuto: 1 pz.

Tensione nom.: 30.0 V

Tensione di esercizio: 24 V/DC

Frequenza di switching: 100 Hz

Corrente di esercizio: 100 mA

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3417280 BALLUFF sensore capacitivo capacitivo; BCS00NH BCS00NH M30 Non a filo PNP (Ø x A) 30 mm x 78.5 m

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3417280 BALLUFF sensore capacitivo capacitivo; BCS00NH BCS00NH M30 Non a filo PNP (Ø x A) 30 mm x 78.5 m

Descrizione

Questi sensori capacitivi per il rilevamento del livello rilevano, con la loro superficie attiva, il prodotto da testare, i materiali sfusi o i liquidi a contatto con le sostanze. Grazie al suo campo elettrico sferico, gli adesivi sulla superficie attiva del sensore vengono compensati in modo efficace. Dimensione=Ø 30 x 78.5 mm, serie=M30, filettatura (a)=M30x1,5, installazione=non a filo, collegamento=connettore, spina M12x1, 4 poli, uscita di commutazione=PNP dispositivo di chiusura (no), frequenza di commutazione=100 Hz, portata=1...25 mm, sensibilità=distanza di commutazione regolabile, materiale dell'alloggiamento=PBT, superficie attiva, materiale=PBT, temperatura ambiente=-25...85 °C, tensione d'esercizio Ub=10...30 VDC, approvazione/conformità=CECUULusWEEE, tipo di protezione=IP67
