Name: BALLUFF sensore capacitivo capacitivo; BCS00T3 BCS00T3 M18 A filo PNP (Ø x A) 18 mm x 88.5 m
Brand: BALLUFF
SKU: 3416546
Availability: BackOrder

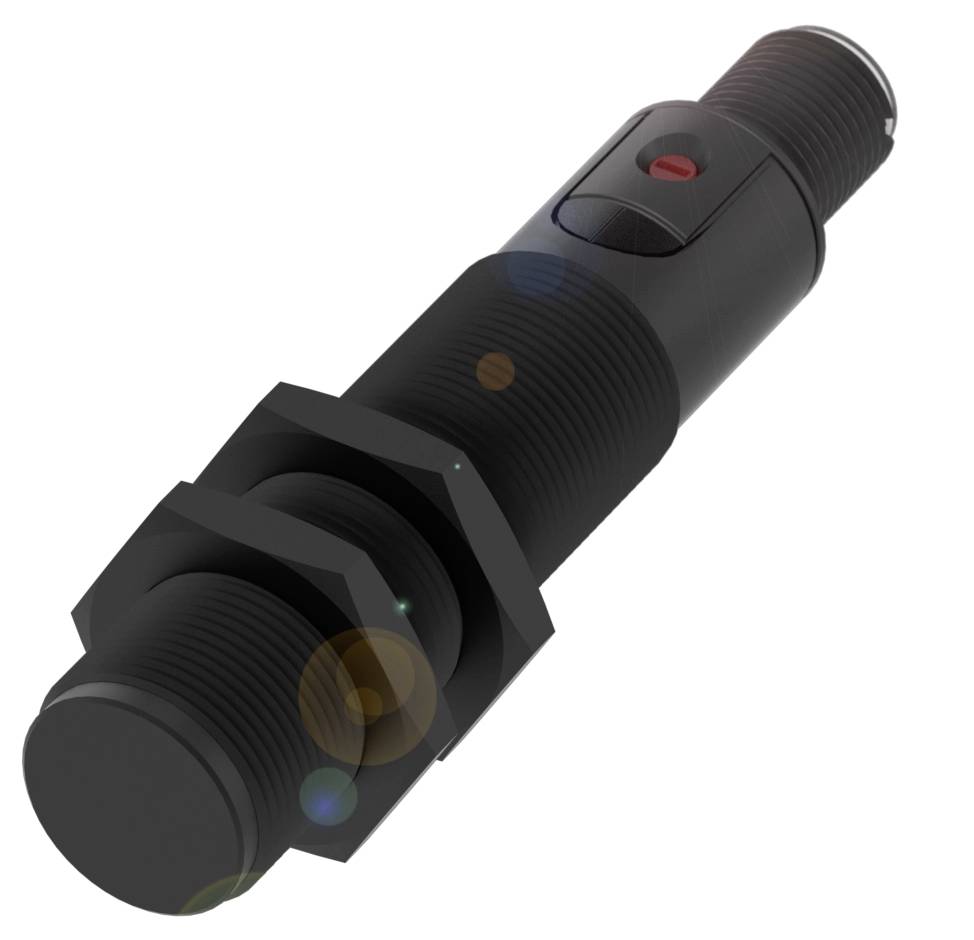

Sensore cilindrico nero con indicatore rosso al centro, filettatura montabile e cablaggio all'estremità.

Immagine simile

Tipo prodotto

sensore capacitivo

Voltaggio Max.

30.0 V

Uscite

PNP

Caratteristiche

capacitivo;

Connessione

M18

Scheda tecnica (PDF)

Consegna entro Ven 13 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (81,96 € / Pezzo)

81,96 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

BCS00T3 Balluff interruttore di prossimità capacitivo per il rilevamento di oggetti

Collegamento: Connettore, spina M12x1, 3 poli
Dimensioni: Ø 18 x 88.5 mm
Incasso: Incasso a filo
Serie: M18
Filettatura (a): M18x1

Dati tecnici

Caratteristiche principali:Dimensioni: Ø 18 x 88.5 mm
Superficie attiva, materiale: PBT
Collegamento: Connettore, spina M12x1, 3 poli
Serie: M18
Tensione di esercizio Ub: Da 10 a 30 V CC
Incasso: Incasso a filo
Materiale dell'alloggiamento: PBT
Filettatura (a): M18x1
Portata: Da 1 a 8 mm
Uscita di commutazione: NC (PNP normalmente chiuso)
Frequenza di commutazione 100 Hz
Tipo di protezione IP67
Sensibilità: Distanza di commutazione regolabile
Temperatura ambiente: -25...85 °C
Caratteristiche aggiuntive:
Dotazione: Dado (2x)
Dimensioni: Ø 18 x 88.5 mm
Indicatore della tensione di esercizio: Sì
Display di funzione: Sì
Tensione nominale d'esercizio: 24 V DC
Corrente di esercizio nominale DC: 100 mA.
Tensione nominale d'isolamento: Ui: 75 V DC
Ritardo standby tv max.: 300 ms.
Tensione di esercizio Ub: Da 10 a 30 V CC
Categoria d'uso: DC-13
Ondulazione residua max. (% di UE): 10 %
Frequenza di commutazione 100 Hz
Classe di protezione: II
Caduta di tensione statica max. 1.5 V.
Collegamento: Spina M12x1, 3 poli, codifica A.
Protezione contro i cortocircuiti: Sì
Protetto da inversione di polarità: Sì
Possibilità di scambio protetta: No
Isteresi H max. (% di Sr): 15.0 %
Distanza di commutazione nominale Sn: 8 mm
Deriva di temperatura max. (% di Sr): 20 % [-5 °55…C]
Precisione di ripetizione max. (% di Sr): 2.0 %
MTTF (40 °C): 343 a
Superficie attiva, materiale: PBT
Coppia di serraggio: 2 Nm
Dimensione M18x1
Incasso: Incasso a filo
Uscita di commutazione: NC (PNP normalmente chiuso)
Materiale dell'alloggiamento: PBT
Tipo di protezione IP67
Temperatura ambiente: -25...85 °C
Grado di inquinamento: 1
Numero di pin: 3
Marchio: Globale
Serie: M18
Corrente a vuoto io max. Con UE: 20 ma
Sensibilità: Distanza di commutazione regolabile
Intervallo di misura: Da 1 a 8 mm
Materiale del coperchio: PBT|PA
Filettatura (a): M18x1

Tipo prodotto: sensore capacitivo

Tipo: BCS00T3

Voltaggio operativo Min.: 10.0 V

Voltaggio Max.: 30.0 V

Tensione d'esercizio: 10.0 - 30.0 V

Uscite: PNP

Materiale alloggiamento: PBT

Caratteristiche: capacitivo;

Tipo di montaggio: A filo

Dimensione: M18

Connessione: M18

Min. temperatura: -25 °C

Temperatura max.: 85 °C

: IP67

Lunghezza: 88.50 mm

Larghezza: 88.5 mm

Altezza: 88.5 m

Diametro: 18 mm

Dim.: (Ø x A) 18 mm x 88.5 m

Contenuto: 1 pz.

Tensione nom.: 30.0 V

Tensione di esercizio: 24 V/DC

Frequenza di switching: 100 Hz

Corrente di esercizio: 100 mA

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3416546 BALLUFF sensore capacitivo capacitivo; BCS00T3 BCS00T3 M18 A filo PNP (Ø x A) 18 mm x 88.5 m

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3416546 BALLUFF sensore capacitivo capacitivo; BCS00T3 BCS00T3 M18 A filo PNP (Ø x A) 18 mm x 88.5 m

Descrizione

I sensori capacitivi per il rilevamento degli oggetti sono dotati di un campo elettrico lineare. Rilevano sia solidi come wafer, circuiti stampati, cartoni, pile di carta, bottiglie, blocchi e piastre in plastica, nonché liquidi grazie alle pareti dei contenitori o ai tubi in vetro e plastica (spessore max. 4 mm). Dimensioni=Ø 18 x 88.5 mm, serie=M18, filettatura (a)=M18x1, montaggio a incasso=a filo, collegamento=connettore, connettore maschio M12x1, 3 poli, uscita di commutazione=PNP NC, frequenza di commutazione=100 Hz, portata=1...8 mm, sensibilità=distanza di commutazione regolabile, materiale dell'alloggiamento=PBT, superficie attiva, materiale=PBT, temperatura ambiente=-25...85 °C, tensione d'esercizio Ub=10...30 VDC, approvazione/conformità=CECUULusWEEE, tipo di protezione=IP67
