Name: BALLUFF sensore capacitivo capacitivo; BCS00TR BCS00TR A filo NPN, commutatore;PNP, commutatore (L x L x A) 10.00 x 40.0
Brand: BALLUFF
SKU: 3416708
Availability: BackOrder

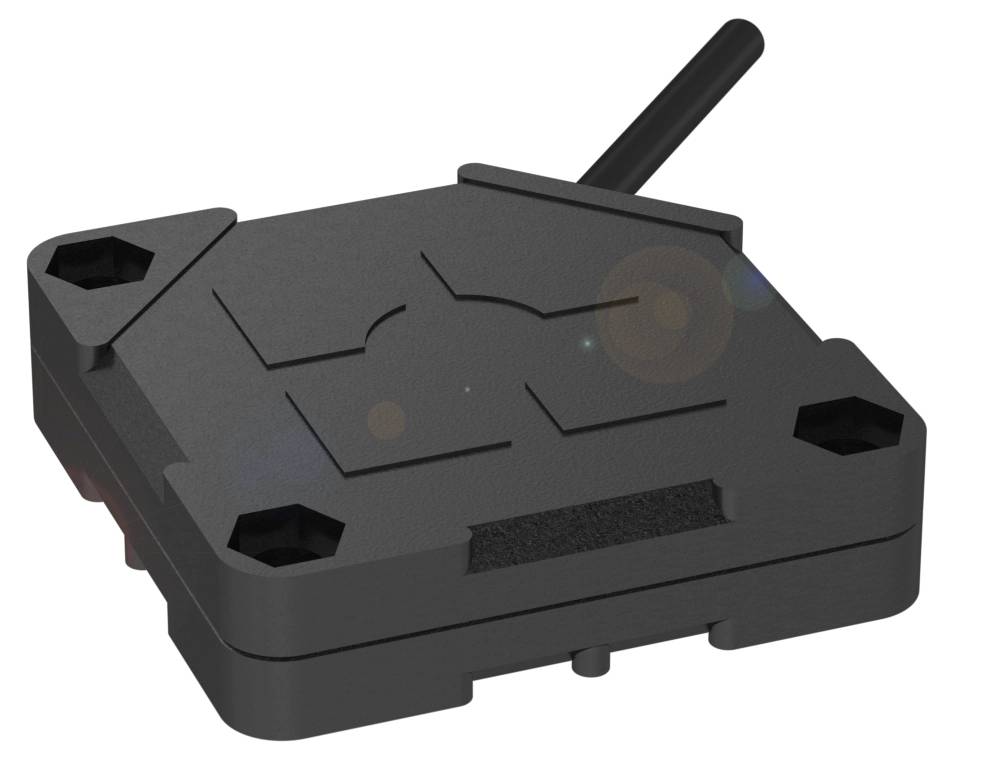

Un dispositivo rettangolare nero con angoli arrotondati e quattro viti visibili, un'antenna sporge nell'angolo superiore.

Immagine simile

Tipo prodotto

sensore capacitivo

Voltaggio Max.

30.0 V

Uscite

NPN, commutatore;PNP, commutatore

Caratteristiche

capacitivo;

Connessione

cavo

Scheda tecnica (PDF)

Consegna entro Lun 16 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (62,29 € / Pezzo)

75,40 €

-17 %

62,29 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

BCS00TR Balluff modello quadrato in plastica

Collegamento: Cavo, 2.00 m, pur
Dimensioni: 40 x 40 x 10 mm
Incasso: Incasso a filo
Uscita di commutazione: PNP/NPN normalmente aperto/normalmente chiuso (no/NC) programmabile
Serie: Q40

Dati tecnici

Caratteristiche principali:Dimensioni: 40 x 40 x 10 mm
Superficie attiva, materiale: PBT
Collegamento: Cavo, 2.00 m, pur
Serie: Q40
Tensione di esercizio Ub: Da 10 a 30 V CC
Incasso: Incasso a filo
Materiale dell'alloggiamento: PBT
Portata: Da 1 a 20 mm
Uscita di commutazione: PNP/NPN normalmente aperto/normalmente chiuso (no/NC) programmabile
Frequenza di commutazione 100 Hz
Tipo di protezione IP67
Sensibilità: Distanza di commutazione regolabile
Temperatura ambiente: Da -5...85 °C.
Caratteristiche aggiuntive:
Dimensioni: 40 x 40 x 10 mm
Indicatore della tensione di esercizio: Sì
Display di funzione: Sì
Tensione nominale d'esercizio: 24 V DC
Corrente di esercizio nominale DC: 100 mA.
Tensione nominale d'isolamento: Ui: 75 V DC
Ritardo standby tv max.: 25 ms.
Tensione di esercizio Ub: Da 10 a 30 V CC
Categoria d'uso: DC-13
Capacità di carico max. Per UE: 10 µF
Ondulazione residua max. (% di UE): 10 %
Frequenza di commutazione 100 Hz
Caduta di tensione statica max. 2.5 V.
Protezione contro i cortocircuiti: Sì
Protetto da inversione di polarità: Sì
Possibilità di scambio protetta: Sì
Isteresi H max. (% di Sr): 15.0 %
Distanza di commutazione nominale Sn: 20 mm
Deriva di temperatura max. (% di Sr): 20 % [-5 °55…C]
Precisione di ripetizione max. (% di Sr): 5.0 %
MTTF (40 °C): 195 a
Superficie attiva, materiale: PBT
Dimensioni: Forma quadrata
Incasso: Incasso a filo
Uscita di commutazione: PNP/NPN normalmente aperto/normalmente chiuso (no/|NC) programmabile
Diametro del cavo d: 3.00 mm
Lunghezza cavo L: 2 m.
Materiale dell'alloggiamento: PBT
Materiale rivestimento: PURO
Tipo di protezione IP67
Temperatura ambiente: Da -5...85 °C.
Grado di inquinamento: 1
Numero di conduttori: 3
Sezione del cavo: 0.14 mm²
Marchio: Globale
Serie: Q40
Corrente a vuoto io max. Con UE: 15 ma
Sensibilità: Distanza di commutazione regolabile
Intervallo di misura: Da 1 a 20 mm
Materiale del coperchio: PBT

Tipo prodotto: sensore capacitivo

Tipo: BCS00TR

Voltaggio operativo Min.: 10.0 V

Voltaggio Max.: 30.0 V

Tensione d'esercizio: 10.0 - 30.0 V

Uscite: NPN, commutatore;PNP, commutatore

Materiale alloggiamento: PBT

Caratteristiche: capacitivo;

Tipo di montaggio: A filo

Connessione: cavo

Lunghezza cavo: 2.00 m

Min. temperatura: -5 °C

Temperatura max.: 85 °C

: IP67

Lunghezza: 10.00 mm

Larghezza: 40.00 mm

Altezza: 40.00 mm

Profondità: 10 m

Dim.: (L x L x A) 10.00 x 40.00 x 40.00 mm

Contenuto: 1 pz.

Tensione nom.: 30.0 V

Materiale del rivestimento: PUR

Tensione di esercizio: 24 V/DC

Frequenza di switching: 100 Hz

Corrente di esercizio: 100 mA

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3416708 BALLUFF sensore capacitivo capacitivo; BCS00TR BCS00TR A filo NPN, commutatore;PNP, commutatore (L x L x A) 10.00 x 40.0

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3416708 BALLUFF sensore capacitivo capacitivo; BCS00TR BCS00TR A filo NPN, commutatore;PNP, commutatore (L x L x A) 10.00 x 40.0

Descrizione

I sensori capacitivi per il rilevamento degli oggetti sono dotati di un campo elettrico lineare. Rilevano sia solidi come wafer, circuiti stampati, cartoni, pile di carta, bottiglie, blocchi e piastre in plastica, nonché liquidi grazie alle pareti dei contenitori o ai tubi in vetro e plastica (spessore max. 4 mm). Dimensioni=40 x 40 x 10 mm, serie=Q40, incasso=a filo, collegamento=cavo, 2.00 m, PUR, uscita di commutazione=PNP/NPN normalmente aperto/normalmente chiuso (no/NC) programmabile, frequenza di commutazione=100 Hz, portata=1...20 mm, sensibilità=distanza di commutazione regolabile, materiale alloggiamento=PBT, area attiva, materiale=PBT, temperatura ambiente=-5...85 °C, tensione di esercizio Ub=10...30 VDC, approvazione/conformità=CECUULusWEEE, tipo di protezione=IP67
