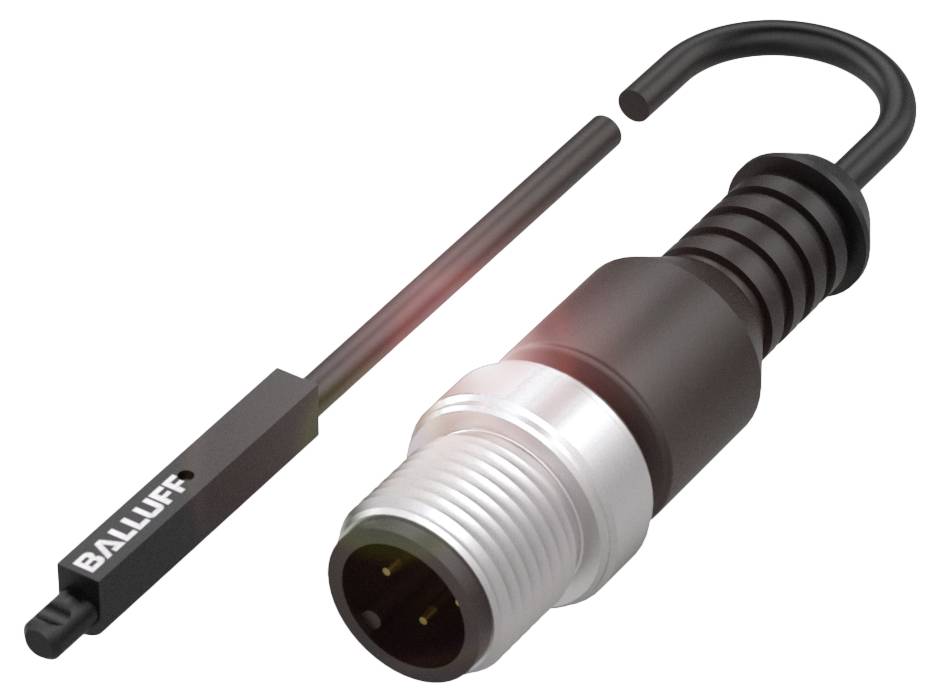

Immagine simile
BALLUFF Sensore di campo magnetico Magnetico BMF0040 BMF0040 PNP (L x L x A) 4.50 x 25.50 x 3.00 mm Pezzo
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Sensore di campo magnetico
Voltaggio Max.
30.0 V
Tipo contatto
1 x PNP
Uscite
PNP
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
90,16 €
3
3% = 7,50 €
87,66 €
5
4% = 17,50 €
86,66 €
10
5% = 41,70 €
85,99 €
25
5% = 122,75 €
85,25 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (90,16 € / Pezzo)
90,16 €
IVA escl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
BMF0040 Balluff per diverse forme della scanalatura con angoli di supporto della posizione
- Collegamento: Spina M12x1, 4 poli, codifica A.
- Dimensioni: 25.5 x 3 x 4.5 mm
- Cavo: PUR, 0.5 m.
- Principio di funzionamento: Sensore di campo magnetico
- Forma della scanalatura: Variabile
Dati tecnici
- Caratteristiche principali:Dimensioni: 25.5 x 3 x 4.5 mm
- Collegamento: Spina M12x1, 4 poli, codifica A.
- Applicazione: Attuatori miniaturizzati
- Fissaggio: Staffa di fissaggio BMF 303-HW*
- Tensione di esercizio Ub: Da 10 a 30 V CC
- Principio di funzionamento: Sensore di campo magnetico
- Materiale dell'alloggiamento: LCP
- Cavo: PUR, 0.5 m.
- Forma della scanalatura: Variabile
- Uscita di commutazione: Dispositivo di chiusura PNP (no)
- Frequenza di commutazione 30000 Hz
- Tipo di protezione IP67
- Temperatura ambiente: -25...85 °C
- Caratteristiche aggiuntive:
- Principio di funzionamento: Sensore di campo magnetico
- Dimensioni: 25.5 x 3 x 4.5 mm
- Fissaggio: Staffa di fissaggio BMF 303-HW*
- Display di funzione: Sì
- Resistenza in uscita ra: Drain aperto
- Tensione nominale d'esercizio: 24 V DC
- Corrente di esercizio nominale DC: 100 mA.
- Tensione nominale d'isolamento: Ui: 75 V DC
- Corrente nominale di corto circuito: 100 A.
- Tensione di esercizio Ub: Da 10 a 30 V CC
- Categoria d'uso: DC-13
- Capacità di carico max. Per UE: 1 µF
- Corrente a vuoto io max., non attenuata: 3.5 ma
- Corrente residua lr max.: 10 µA
- Ondulazione residua max. (% di UE): 15 %
- Frequenza di commutazione 30000 Hz
- Caduta di tensione statica max.: 1 V.
- Collegamento: Spina M12x1, 4 poli, codifica A.
- Protezione contro i cortocircuiti: Sì
- Protetto da inversione di polarità: Sì
- Possibilità di scambio protetta: Sì
- MTTF (40 °C): 744 a
- Superficie attiva, materiale: LCP
- Diametro del cavo d: 2.50 mm
- Lunghezza cavo L: 0.50 m.
- Materiale dell'alloggiamento: LCP
- Materiale di rivestimento del cavo: PUR
- Disinserzione toff max.: 0.02 ms.
- tono di ritardo max.: 0.02 ms.
- Non in dotazione: Staffa di fissaggio ad es. BMF 303-HW-28
- Intensità del campo di commutazione nominale Hn: 1.2 ka/m
- Intensità del campo di commutazione protetta ha: 2 ka/m
- Isteresi H max. (% di Hn): 45 %
- Materiale del rivestimento caratteristiche meccaniche: PUR
- Applicazione: Attuatori miniaturizzati
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Sensore di campo magnetico
- Tipo
BMF0040
- Voltaggio operativo Min.
10.0 V
- Voltaggio Max.
30.0 V
- Tensione d'esercizio
10.0 - 30.0 V
- Tipo contatto
1 x PNP
- Uscite
PNP
- Materiale alloggiamento
LCP
- Caratteristiche
Magnetico
- Connessione
M12, 4 poli
- Lunghezza cavo
0.50 m
- Min. temperatura
-25 °C
- Temperatura max.
85 °C
IP67
- Lunghezza
4.50 mm
- Larghezza
25.50 mm
- Altezza
3.00 mm
- Dim.
(L x L x A) 4.50 x 25.50 x 3.00 mm
- Contenuto
1 pz.
- Tensione nom.
30.0 V
- Materiale del rivestimento
PUR
- Tecnologia
Magnetico
- Tensione di esercizio
24 V/DC
- Frequenza di switching
30000 Hz
- Corrente di esercizio
24 mA
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3420044 BALLUFF Sensore di campo magnetico Magnetico BMF0040 BMF0040 PNP (L x L x A) 4.50 x 25.50 x 3.00 mm Pezzo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3420044 BALLUFF Sensore di campo magnetico Magnetico BMF0040 BMF0040 PNP (L x L x A) 4.50 x 25.50 x 3.00 mm Pezzo
Descrizione
I nostri sensori di campo magnetico con sistema di fissaggio flessibile sono adatti per tutte le forme di scanalatura, come le scanalature T, C, rotonde o trapezoidali. Possono essere adattati a quasi tutti i tipi di cilindro con speciali angoli di tenuta. In questo modo avrete sempre a disposizione un utensile affidabile per il riconoscimento della posizione su pinze e cilindri pneumatici. E sono molto flessibili. Inoltre, il punto di commutazione viene regolato una sola volta e viene mantenuto durante la sostituzione del sensore. In questo modo aumenterete la sicurezza di funzionamento del vostro impianto. E la sostituzione del sensore diventa più sicura e più leggera anche in punti di difficile accesso. Effetto collaterale di benvenuto: Grazie ai nostri sensori di tipo universale è possibile risparmiare spazio di magazzino e ridurre i costi. Dimensioni = 25.5 x 3 x 4.5 mm, principio di funzionamento = sensore di campo magnetico, collegamento = spina M12x1, 4 poli, codifica a, cavo = pur, 0.5 m, applicazione = attuatori miniaturizzati, fissaggio = angolo di tenuta BMF 303-HW*, materiale dell'alloggiamento = LCP, uscita di commutazione = PNP dispositivo di chiusura (no), frequenza di commutazione = 30000 Hz, tensione di esercizio Ub = 10...30 VDC, temperatura ambiente = -25...85 °C, tipo di protezione IP67, approvazione/conformità = cULus, CE, UKCA, WEEE
