Name: Bals Elektrotechnik Distributore di corrente CEE 89048 89048
Brand: Bals Elektrotechnik
SKU: 3146588
Availability: BackOrder

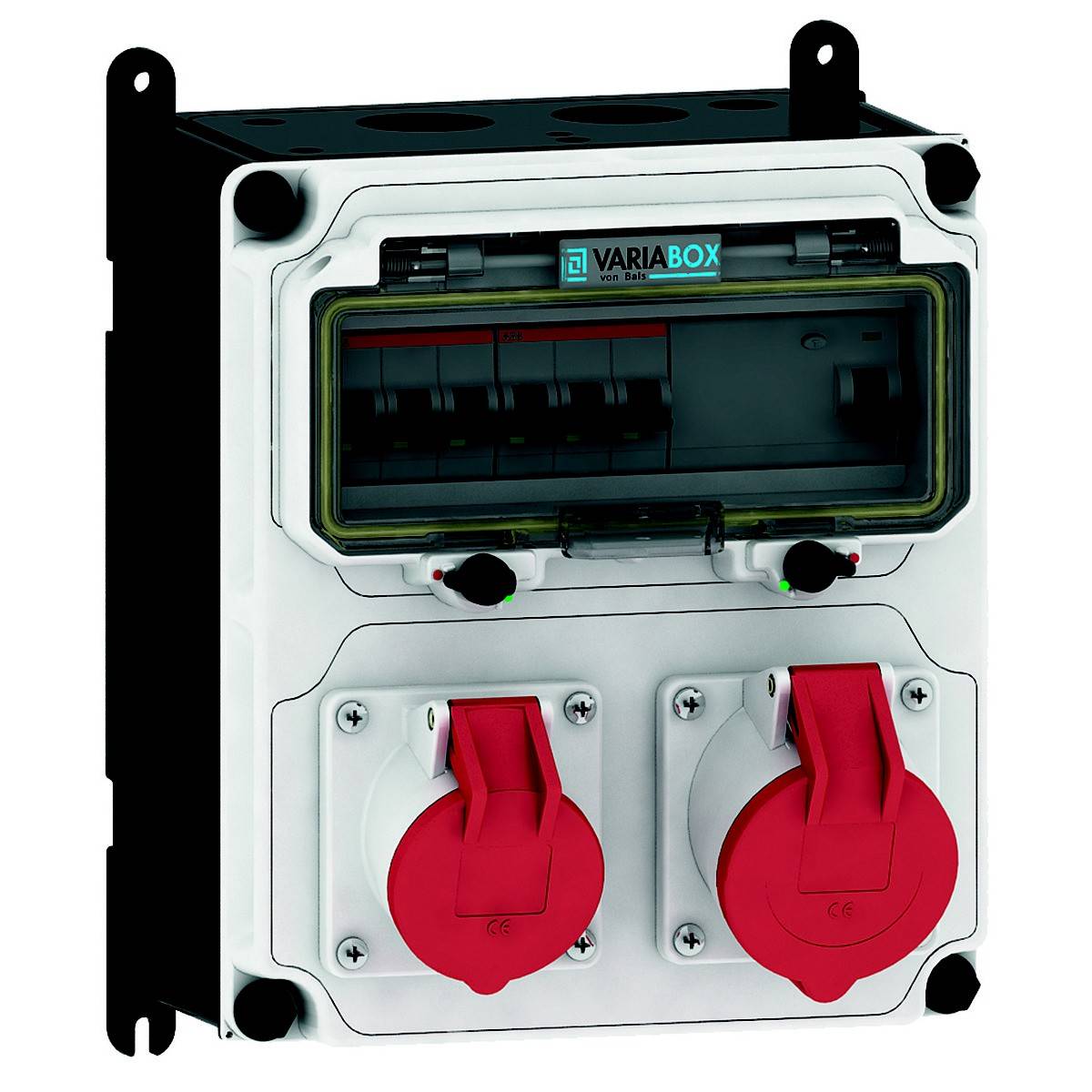

Quadro elettrico con due prese rosse anteriori, interruttori nella zona superiore, adatto per applicazioni industriali.

Un dispositivo elettrico di distribuzione con due prese rosse e una finestra trasparente per l'interruttore di sicurezza.

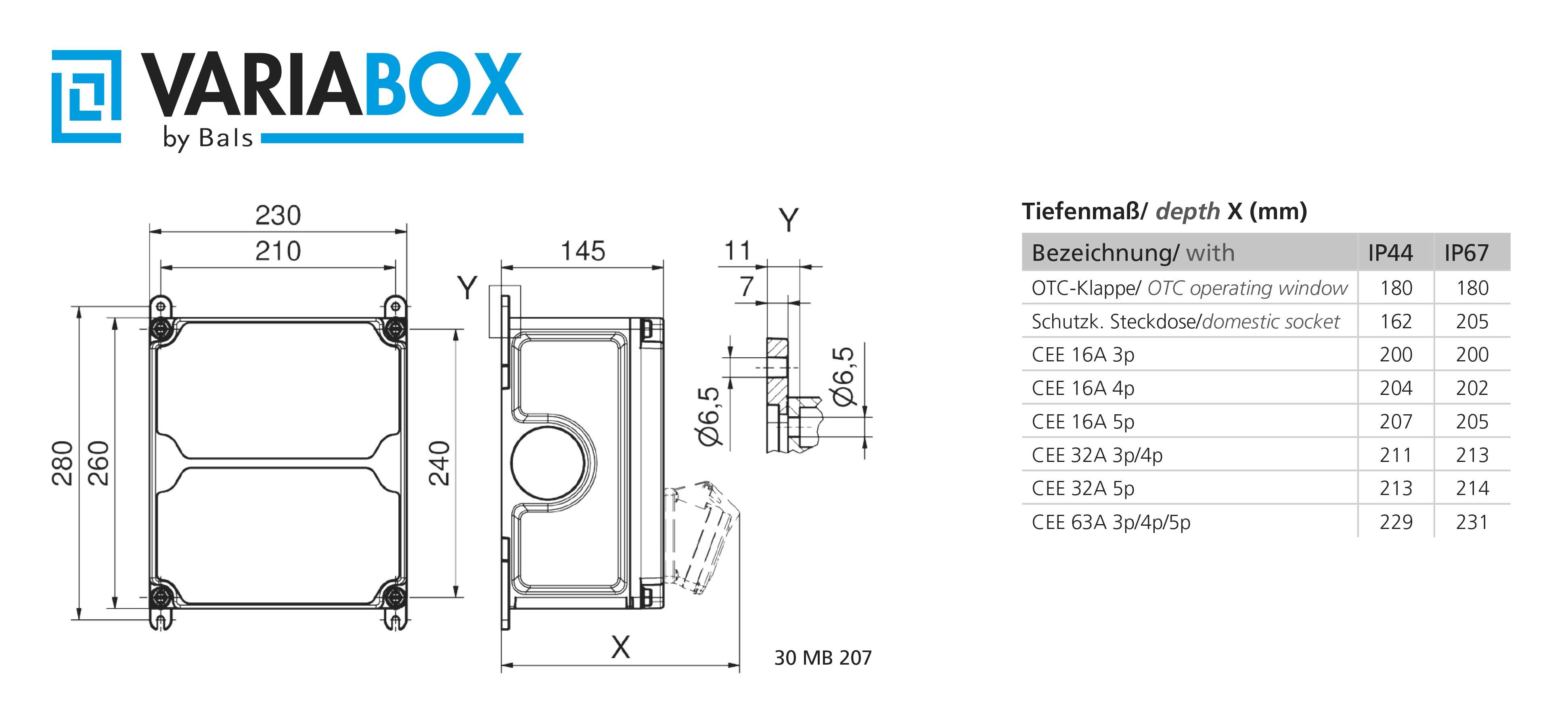

Disegno tecnico di una copertura VariaBox con dimensioni in mm. La tabella mostra le misure di profondità e i gradi di protezione (IP4, IP67) per diverse varianti di prese.

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Gio 19 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (572,95 € / Pezzo)

572,95 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Presa CEE - 16 A: 1x16A5p400V
Presa CEE - 32 A: 1x32A5p400V
Presa CEE - 63 A: Senza
Presa CEE - 125 A: Senza
Protezione: Interruttore LS
Interruttore di protezione FI: FI con IFN 0,03 A (standard)
Numero di interruttori automatici: 2
Materiale dell'alloggiamento: plastica
Possibilità di alimentazione/collegamento: 2 conduttori (linea ad anello/per loop passante)
Diametro ingresso cavo: M40
Tipo di collegamento alla rete: Altro
Lunghezza del cavo: 0 m
Utilizzo: Montaggio a parete
Tipo di protezione (IP): IP44
Versione militare: No
Colore: grigio.
Altezza: 260 mm.
Larghezza: 230 mm
Profondità: 145 mm

Tipo prodotto: Distributore di corrente CEE

Numero connettori CEE: 2

Tensione di uscita nominale: 400 V

: IP44

Lunghezza cavo: 0 m

Colore: Grigio

Dim.: (L x L x A) 145 x 230.00 x 260.00 mm

Lunghezza: 145 mm

Larghezza: 230.00 mm

Altezza: 260.00 mm

Ingressi (distributore CEE): Morsetti a vite

Uscite (distributore CEE): Presa CEE 32 A 5 poli

Contenuto: 1 pz.

Numero Poli: 5

Profondità: 145.00 mm

Materiale: Plastica

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3146588 Bals Elektrotechnik Distributore di corrente CEE 89048 89048

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3146588 Bals Elektrotechnik Distributore di corrente CEE 89048 89048

Descrizione

VARIABOX - M
Norma: DIN EN 61439
Tipo di protezione: IP44
Alloggiamento:
Alloggiamento in plastica di alta qualità resistente agli urti (PBT)
Piombabile, con fissaggio esterno e interno
Parte superiore diritta e affilata lateralmente
Protezione montata su guida di supporto estraibile
Viti del coperchio prigioniere, elementi di sicurezza
Posizionato sotto lo sportello di azionamento trasparente
Con la meccanica di facile utilizzo di CTU
(one touch close)
Colore dispositivo: Parte inferiore dell'alloggiamento nero simile a RAL 9017, parte superiore dell'alloggiamento grigio RAL 7035
Altezza dispositivo: 260 mm, larghezza dispositivo: 230 mm, profondità dispositivo: 145 mm
Fattore RDF: 0,6
32
Montaggio:
1 presa CEE 16 A 400 V 5 p 6 h IP44 inclinata
1 presa CEE 32 A 400 V 5p 6h IP44 inclinata
Protezione/misura di protezione:
1 x C-automatico 16 A 3 p
1 x C-Automat 32A 3p
1 interruttore FI 40/0,03A 4p
Ingresso cavo/possibilità di collegamento:
1 x M12, 1 x M20, 2 x M40 sopra
1 x M12, 1 x M20, 2 x M40 in basso
1 x morsetto contatore 5x25 mm² / tipo: C (cavo abrasivo)
Informazioni aggiuntive:
Cablaggio pronto per il collegamento
