Name: Bals Elektrotechnik Distributore di corrente CEE 89093 89093
Brand: Bals Elektrotechnik
SKU: 3146667
Availability: BackOrder

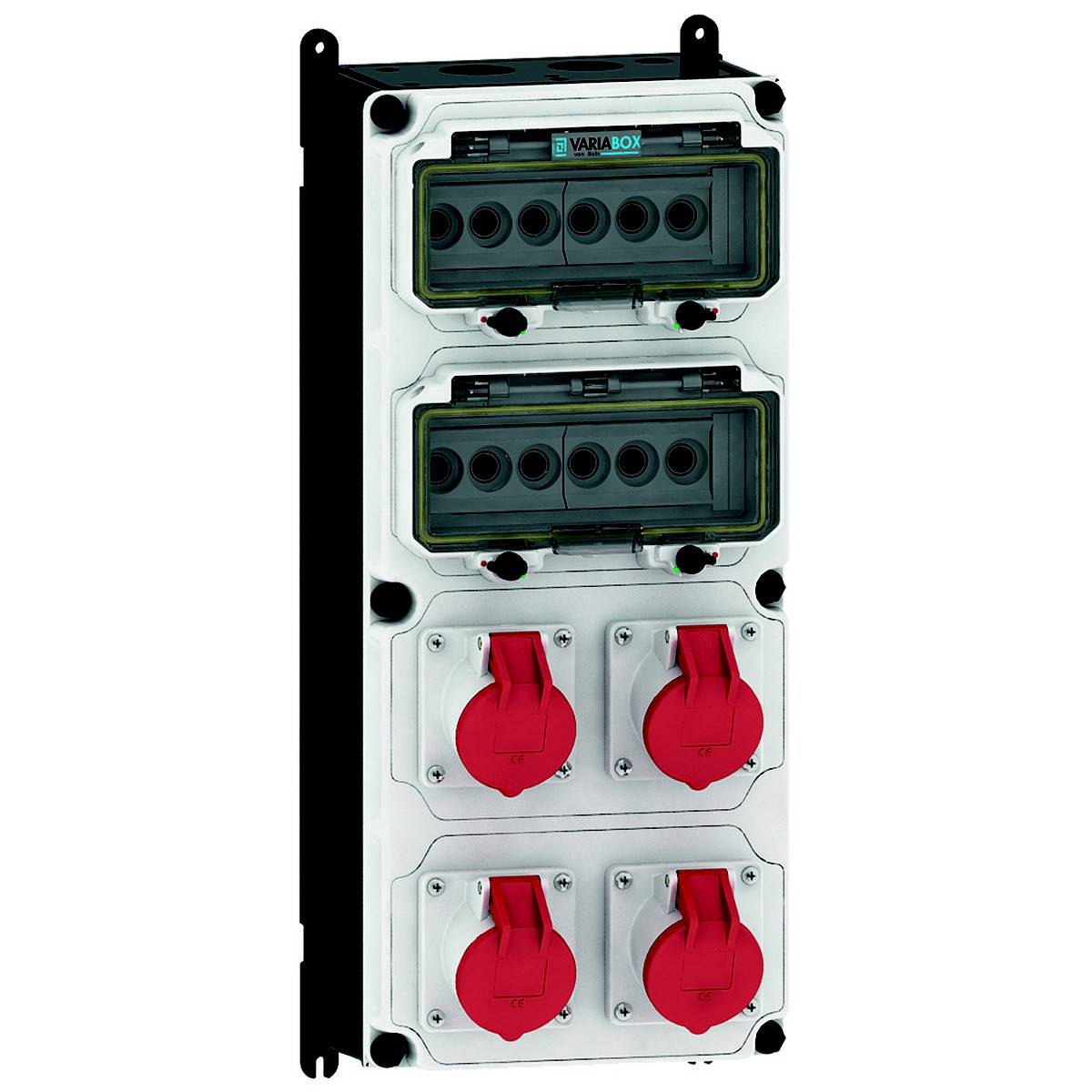

'Quadro elettrico con multiple prese e interruttori, idoneo per applicazioni industriali.'

Quadro elettrico industriale con tre file: in alto i portafusibili, in basso quattro spine rosse. Utilizzato in impianti elettrici.

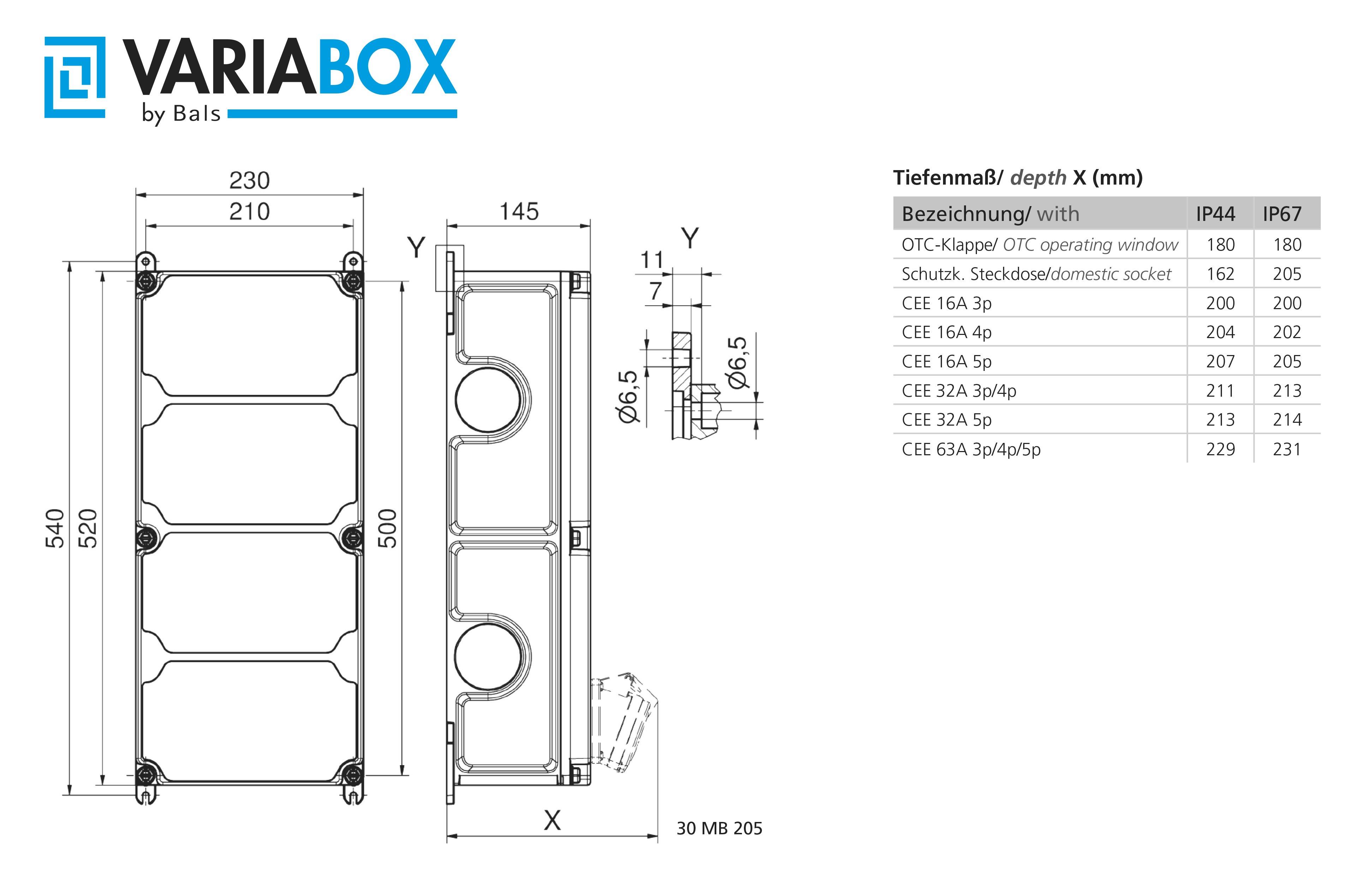

Disegno tecnico di un involucro VARIABOX con dimensioni e tabella relativa alle misure di profondità e ai gradi di protezione IP per diversi attacchi CEE.

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Lun 23 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (720,49 € / Pezzo)

720,49 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Presa CEE - 16 A: 4x16A5p400V
Presa CEE - 32 A: Senza
Presa CEE - 63 A: Senza
Presa CEE - 125 A: Senza
Protezione: Fusibile d0
Interruttore di protezione FI: Senza
Numero di interruttori automatici: 4
Materiale dell'alloggiamento: plastica
Possibilità di alimentazione/collegamento: 2 conduttori (linea ad anello/per loop passante)
Diametro ingresso cavo: M40
Tipo di collegamento alla rete: Altro
Lunghezza del cavo: 0 m
Utilizzo: Montaggio a parete
Tipo di protezione (IP): IP44
Versione militare: No
Colore: grigio.
Altezza: 520 mm
Larghezza: 230 mm
Profondità: 145 mm

Tipo prodotto: Distributore di corrente CEE

Numero connettori CEE: 4

Tensione di uscita nominale: 400 V

: IP44

Colore: Grigio

Dim.: (L x A x P) 230.00 x 520.00 x 145.00 mm

Larghezza: 230.00 mm

Altezza: 520.00 mm

Ingressi (distributore CEE): Morsetti a vite

Uscite (distributore CEE): Presa CEE 16 A 5 poli

Contenuto: 1 pz.

Numero Poli: 5

Profondità: 145.00 mm

Materiale: Plastica

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3146667 Bals Elektrotechnik Distributore di corrente CEE 89093 89093

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3146667 Bals Elektrotechnik Distributore di corrente CEE 89093 89093

Descrizione

VARIABOX - XL
Norma: DIN EN 61439-2
Tipo di protezione: IP44
Alloggiamento:
Alloggiamento in plastica di alta qualità resistente agli urti (PBT)
Piombabile, con fissaggio esterno e interno
Parte superiore diritta e affilata lateralmente
Viti del coperchio prigioniere, elementi di sicurezza
Posizionato sotto lo sportello di azionamento trasparente
Con la meccanica di facile utilizzo dell'interfaccia (one touch close)
Colore dispositivo: Parte inferiore dell'alloggiamento nero simile a RAL 9017, parte superiore dell'alloggiamento grigio RAL 7035
Altezza dispositivo: 520 mm, larghezza dispositivo: 230 mm, profondità dispositivo: 145 mm
Fattore RDF: 1
: 63
Montaggio:
4 prese CEE 16 A 400 V 5p 6h IP 44 inclinate
Protezione/misura di protezione:
4 x D01 3p
Montato su guida di supporto estraibile
Ingresso cavo/possibilità di collegamento:
1 x M12, 1 x M20, 2 x M40 sopra
1 x M12, 1 x M20, 2 x M40 in basso
Informazioni aggiuntive:
Cablato sul morsetto del contatore
5x25 mm² / tipo: C (adatto per cavo abrasivo)
Struttura in conformità con Z-Nr Z120238
Prese CEE con Quick-Connect senza viti e senza manutenzione
Tecnica di collegamento

Testo tradotto automaticamente
