Name: Bals Elektrotechnik Distributore di corrente CEE 89111 89111
Brand: Bals Elektrotechnik
SKU: 3146711
Availability: BackOrder

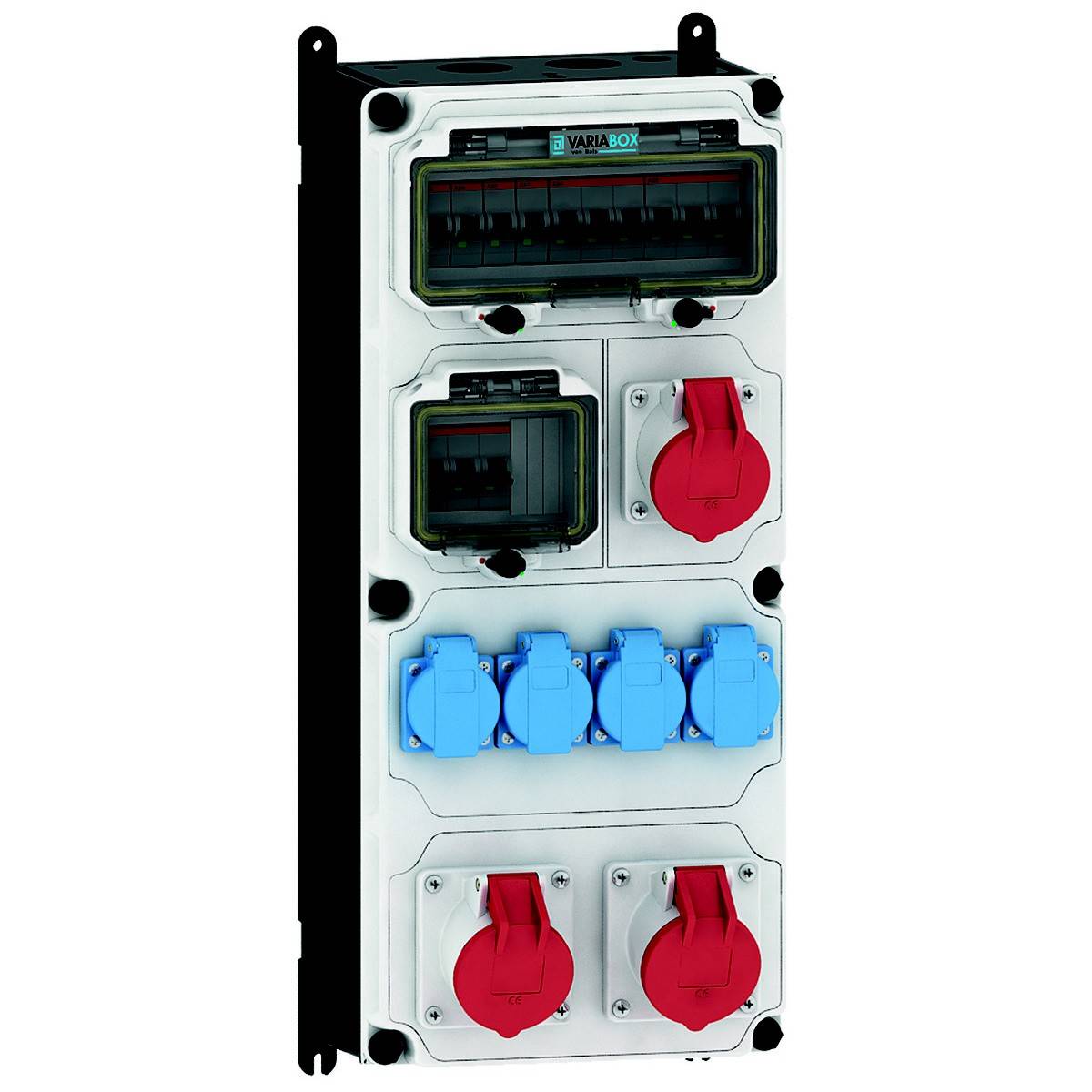

Un quadro elettrico con diverse prese blu e rosse e due unità di sicurezza è montato su una parete.

Un quadro elettrico con più connessioni: in alto un display nero, sotto di esso prese elettriche blu e rosse.

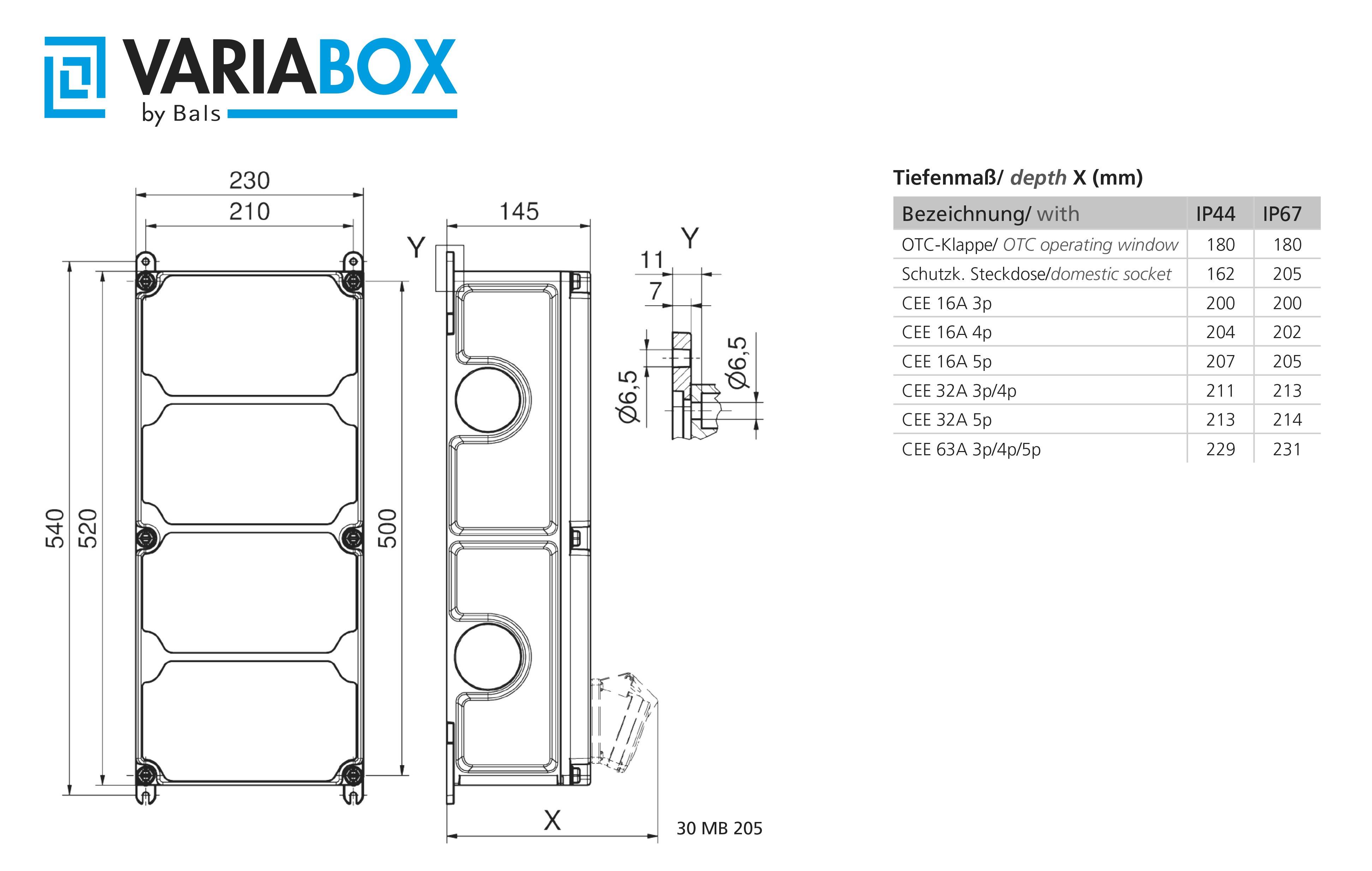

Disegno tecnico di una scatola di connessione con quattro slot. Dimensioni: 230x540x132 mm. La tabella mostra il grado di protezione (IP44/IP67) e le misure per diversi modelli CEE nell'intervallo 180-231 mm.

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Lun 23 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (815,57 € / Pezzo)

815,57 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Presa CEE - 16 A: 3x16A5p400V
Presa CEE - 32 A: Senza
Presa CEE - 63 A: Senza
Presa CEE - 125 A: Senza
Numero di prese SCHUKO: 4
Protezione: Interruttore LS
Interruttore di protezione FI: Senza
Numero di interruttori automatici: 7
Materiale dell'alloggiamento: plastica
Possibilità di alimentazione/collegamento: 2 conduttori (linea ad anello/per loop passante)
Diametro ingresso cavo: M40
Tipo di collegamento alla rete: Altro
Lunghezza del cavo: 0 m
Utilizzo: Montaggio a parete
Tipo di protezione (IP): IP44
Versione militare: No
Colore: grigio.
Altezza: 520 mm
Larghezza: 230 mm
Profondità: 145 mm

Tipo prodotto: Distributore di corrente CEE

Numero connettori CEE: 3

Prese schuko: 4

: IP44

Lunghezza cavo: 0 m

Colore: Grigio

Dim.: (L x L x A) 145 x 230.00 x 520.00 mm

Lunghezza: 145 mm

Larghezza: 230.00 mm

Altezza: 520.00 mm

Contenuto: 1 pz.

Numero Poli: 5

Profondità: 145.00 mm

Materiale: Plastica

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3146711 Bals Elektrotechnik Distributore di corrente CEE 89111 89111

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3146711 Bals Elektrotechnik Distributore di corrente CEE 89111 89111

Descrizione

VARIABOX - XL
Norma: DIN EN 61439
Tipo di protezione: IP44
Alloggiamento:
Alloggiamento in plastica di alta qualità resistente agli urti (PBT)
Piombabile, con fissaggio esterno e interno
Parte superiore diritta e affilata lateralmente
Protezione montata su guida di supporto estraibile
Viti del coperchio prigioniere, elementi di sicurezza
Posizionato sotto lo sportello di azionamento trasparente
Con la meccanica di facile utilizzo di CTU
(one touch close)
Colore dispositivo: Parte inferiore dell'alloggiamento nero simile a RAL 9017, parte superiore dell'alloggiamento grigio RAL 7035
Altezza dispositivo: 520 mm, larghezza dispositivo: 230 mm, profondità dispositivo: 145 mm
Fattore RDF: 0,75
: 63
Montaggio:
4 x presa di contatto di protezione 16 A 230 V IP54 blu
3 prese CEE 16 A 400 V 5p 6h IP44 inclinate
Protezione/misura di protezione:
4 x C-automatico 16A 1p
3 x C-automatico 16 A 3 p
Ingresso cavo/possibilità di collegamento:
1 x M12, 1 x M20, 2 x M40 sopra
1 x M12, 1 x M20, 2 x M40 in basso
1 x morsetto contatore 5x25 mm² / tipo: C (cavo abrasivo)
Informazioni aggiuntive:
Cablaggio pronto per il collegamento

Testo tradotto automaticamente
