Name: Bals Elektrotechnik Distributore di corrente CEE 89118 89118
Brand: Bals Elektrotechnik
SKU: 3146694
Availability: BackOrder

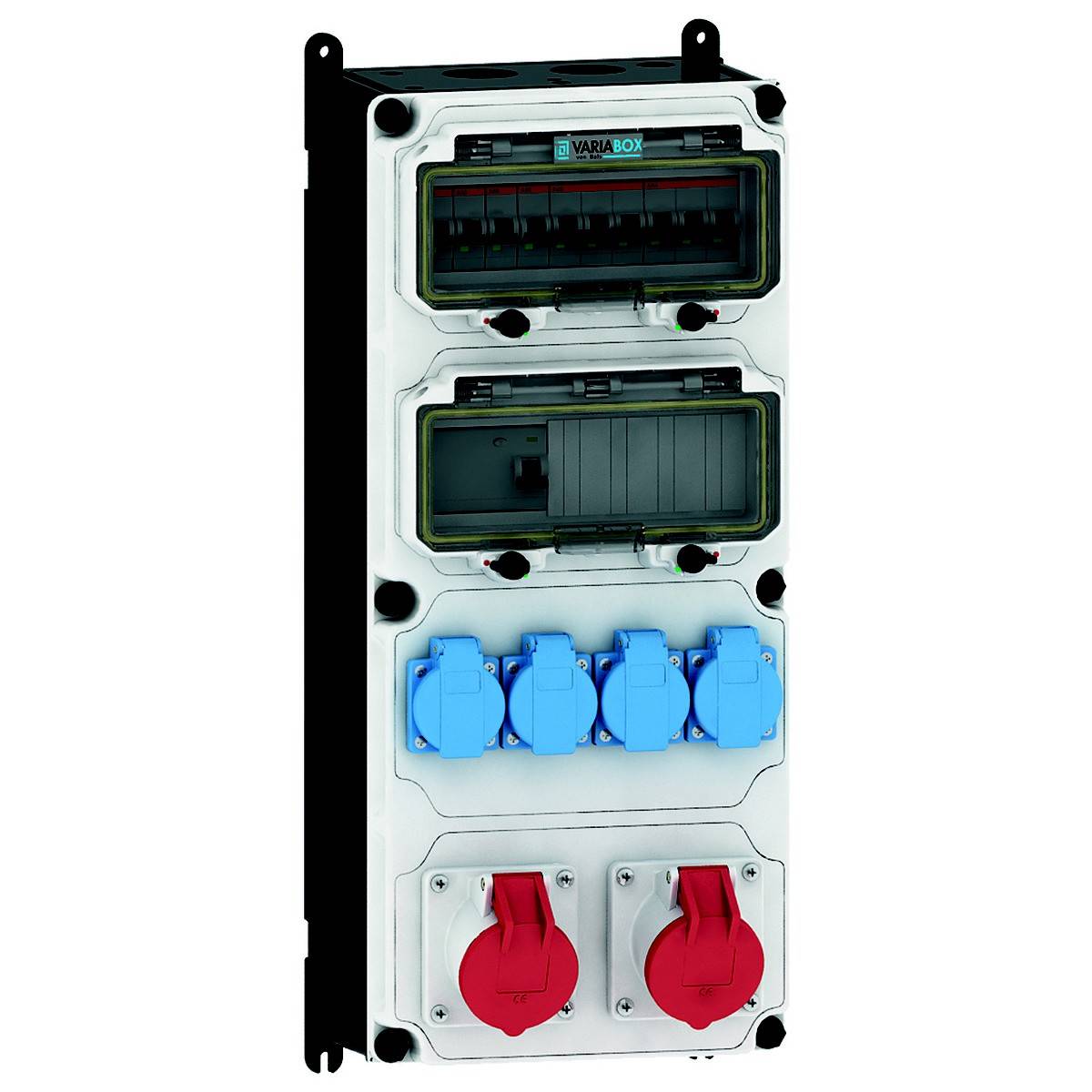

Un quadro elettrico mobile per cantiere con diverse prese CEE blu e prese trifase rosse, adatto per utilizzi in cantieri edili.

'VARIABOX' Disegno: Bozzetto tecnico di un quadro di distribuzione con dimensioni, grado di protezione IP, attacchi CEE e profondità in mm.

Un quadro elettrico con più interruttori e prese di corrente colorate, blu e rosse, per la distribuzione dell'energia elettrica.

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Lun 23 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (572,95 € / Pezzo)

572,95 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Presa CEE - 16 A: 2x16A5p400V
Presa CEE - 32 A: Senza
Presa CEE - 63 A: Senza
Presa CEE - 125 A: Senza
Numero di prese SCHUKO: 4
Protezione: Interruttore LS
Interruttore di protezione FI: FI con IFN 0,03 A (standard)
Numero di interruttori automatici: 6
Materiale dell'alloggiamento: plastica
Possibilità di alimentazione/collegamento: 2 conduttori (linea ad anello/per loop passante)
Diametro ingresso cavo: M40
Tipo di collegamento alla rete: Altro
Lunghezza del cavo: 0 m
Utilizzo: Montaggio a parete
Tipo di protezione (IP): IP44
Versione militare: No
Colore: grigio.
Altezza: 520 mm
Larghezza: 230 mm
Profondità: 145 mm

Tipo prodotto: Distributore di corrente CEE

Numero connettori CEE: 2

Prese schuko: 4

Tensione di uscita nominale: 400 V

: IP44

Lunghezza cavo: 0 m

Colore: Grigio

Dim.: (L x L x A) 520 x 230.00 x 520.00 mm

Lunghezza: 520 mm

Larghezza: 230.00 mm

Altezza: 520.00 mm

Uscite (distributore CEE): Presa CEE 16 A 5 poli

Contenuto: 1 pz.

Numero Poli: 5

Profondità: 145.00 mm

Materiale: Plastica

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3146694 Bals Elektrotechnik Distributore di corrente CEE 89118 89118

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3146694 Bals Elektrotechnik Distributore di corrente CEE 89118 89118

Descrizione

VARIABOX - XL
Norma: DIN EN 61439
Tipo di protezione: IP44
Alloggiamento:
Alloggiamento in plastica di alta qualità resistente agli urti (PBT)
Piombabile, con fissaggio esterno e interno
Parte superiore diritta e affilata lateralmente
Protezione montata su guida di supporto estraibile
Viti del coperchio prigioniere, elementi di sicurezza
Posizionato sotto lo sportello di azionamento trasparente
Con la meccanica di facile utilizzo di CTU
(one touch close)
Colore dispositivo: Parte inferiore dell'alloggiamento nero simile a RAL 9017, parte superiore dell'alloggiamento grigio RAL 7035
Altezza dispositivo: 520 mm, larghezza dispositivo: 230 mm, profondità dispositivo: 145 mm
Fattore RDF: 0,65
ina: 40
Montaggio:
4 x presa di contatto di protezione 16 A 230 V IP54 blu
2 prese CEE 16 A 400 V 5p 6h IP44 inclinate
Protezione/misura di protezione:
4 x C-automatico 16A 1p
2 x C-automatico 16 A 3 p
1 interruttore FI 40/0,03A 4p/ totale
Ingresso cavo/possibilità di collegamento:
1 x M12, 1 x M20, 2 x M40 sopra
1 x M12, 1 x M20, 2 x M40 in basso
1 x morsetto contatore 5x25 mm² / tipo: C (cavo abrasivo)
Informazioni aggiuntive:
Cablaggio pronto per il collegamento

Testo tradotto automaticamente
