Name: Bals Elektrotechnik Distributore di corrente CEE 89121 89121
Brand: Bals Elektrotechnik
SKU: 3146770
Availability: BackOrder

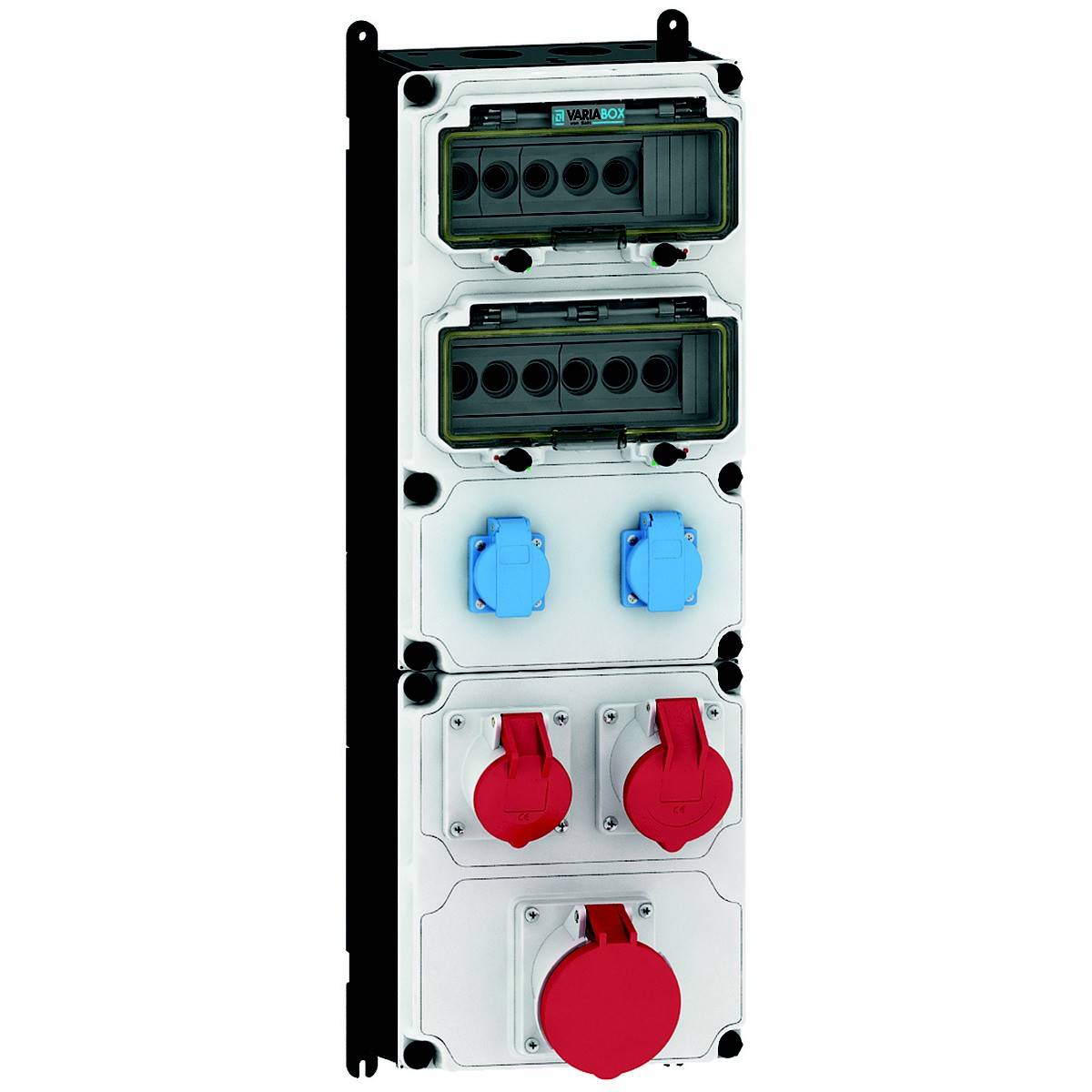

Quadro elettrico industriale con multiple prese di corrente di diverse dimensioni e colori, per connessioni elettriche.

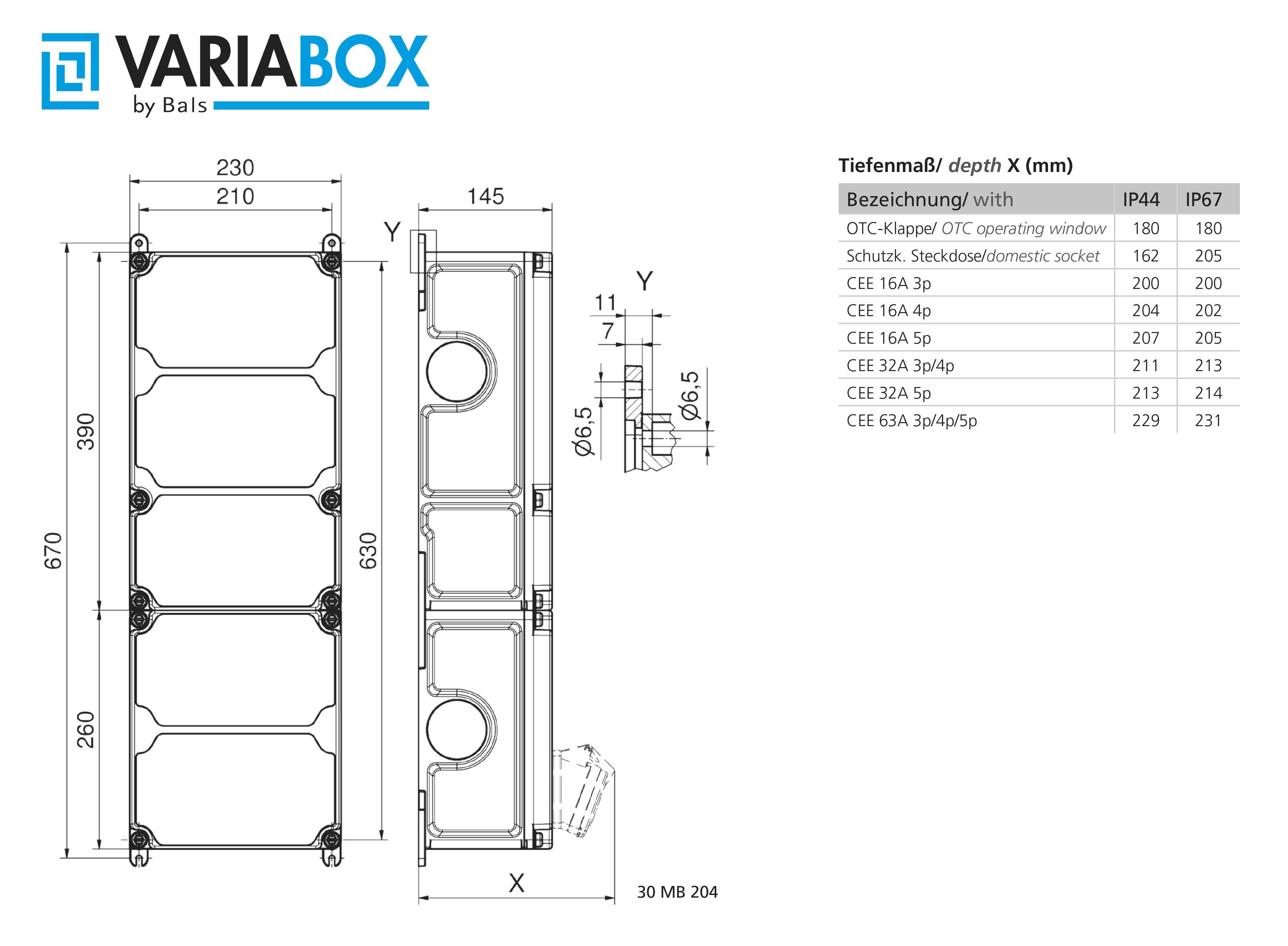

Disegno tecnico di un involucro VARIABOX con vista frontale e laterale. Dimensioni in mm e classi di protezione IP44, IP67 indicate. Dettagli sulle opzioni di prese elettriche a sinistra.

Presa combinata con diversi attacchi blu e rossi, idonea per applicazioni industriali di distribuzione elettrica.

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Ven 20 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (1061,48 € / Pezzo)

1061,48 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Presa CEE - 16 A: 1x16A5p400V
Presa CEE - 32 A: 1x32A5p400V
Presa CEE - 63 A: 1x63A5p400V
Presa CEE - 125 A: Senza
Numero di prese Schuko: 2
Protezione: Fusibile d0
Interruttore di protezione FI: Senza
Numero di interruttori automatici: 5
Materiale dell'alloggiamento: plastica
Possibilità di alimentazione/collegamento: 2 conduttori (linea ad anello/per loop passante)
Diametro ingresso cavo: M40
Tipo di collegamento alla rete: Altro
Lunghezza del cavo: 0 m
Utilizzo: Montaggio a parete
Tipo di protezione (IP): IP44
Versione militare: No
Colore: grigio.
Altezza: 650 mm
Larghezza: 230 mm
Profondità: 145 mm

Tipo prodotto: Distributore di corrente CEE

Numero connettori CEE: 3

Prese schuko: 2

Tensione di uscita nominale: 400 V

: IP44

Lunghezza cavo: 0 m

Colore: Grigio

Dim.: (L x L x A) 650 x 230.00 x 650.00 mm

Lunghezza: 650 mm

Larghezza: 230.00 mm

Altezza: 650.00 mm

Ingressi (distributore CEE): Morsetti a vite

Uscite (distributore CEE): Presa CEE 63 A 5 poli

Contenuto: 1 pz.

Numero Poli: 5

Profondità: 145.00 mm

Materiale: Plastica

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3146770 Bals Elektrotechnik Distributore di corrente CEE 89121 89121

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3146770 Bals Elektrotechnik Distributore di corrente CEE 89121 89121

Descrizione

VARIABOX - XXL
Norma: DIN EN 61439-2
Tipo di protezione: IP44
Alloggiamento:
Alloggiamento in plastica di alta qualità resistente agli urti (PBT)
Piombabile, con fissaggio esterno e interno
Parte superiore diritta e affilata lateralmente
Viti del coperchio prigioniere, elementi di sicurezza
Posizionato sotto lo sportello di azionamento trasparente
Con la meccanica di facile utilizzo dell'interfaccia (one touch close)
Colore dispositivo: Parte inferiore dell'alloggiamento nero simile a RAL 9017, parte superiore dell'alloggiamento grigio RAL 7035
Altezza dispositivo: 650 mm, larghezza dispositivo: 230 mm, profondità dispositivo: 145 mm
Fattore RDF: 0,98
: 63
Montaggio:
2 x presa di contatto di protezione 16 A 230 V blu IP 44
1 presa CEE 16 A 400 V 5 p 6h IP 44 inclinata
1 presa CEE 32 A 400 V 5p 6h IP 44 inclinata
1 presa CEE 63A 400V 5p 6h IP 44 inclinata
Protezione/misura di protezione:
2 x D01 1p
1 x D01 3p
2 x D02 3p
Montato su guida di supporto estraibile
Ingresso cavo/possibilità di collegamento:
1 x M12, 1 x M20, 2 x M40 in alto (1 volta M40 aperto a sinistra)
1 x M12, 1 x M20, 2 x M40 in basso
Informazioni aggiuntive:
Cablato sul morsetto del contatore
5x25 mm² / tipo: C (adatto per cavo abrasivo)
Prese CEE con Quick-Connect senza viti e senza manutenzione
Tecnica di collegamento
Struttura in conformità con Z-Nr Z120270
