Name: binder 09 0325 00 07-20 Connettore del cavo Spina dritta Tot poli: 7 Serie (connettore circolare): 680 1 pz.
Brand: binder
SKU: 3214887
Availability: BackOrder

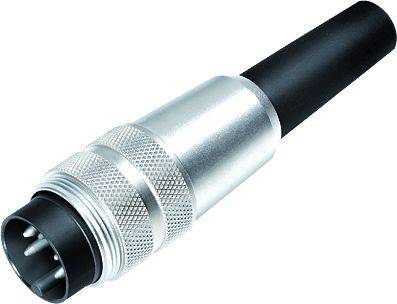

Una spina rotonda nera e argentata con più pin, idonea per connessioni elettriche.

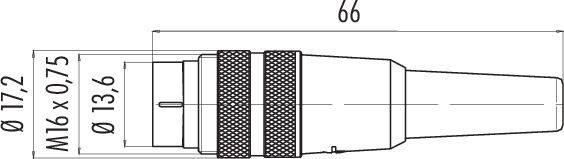

Disegno tecnico di un connettore: lunghezza 66 mm, diametro 17,2 mm; con filettatura M16 x 0,75 e un diametro di 13,6 mm.

Diagramma di un connettore a 7 pin. I punti indicano i piedini di contatto, numerati da 1 a 7 in senso antiorario.

1/3

Immagine simile

Tipo prodotto

Connettore del cavo

Struttura

Spina dritta

Tot poli

Collegamento

A saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Lun 19 Ott

493 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (14,75 € / Pezzo)

14,75 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

09 0325 00 07 Serie 680

Spina per cavo M16 IP40
Numero di poli: 7
3,0 - 6,0 mm
Non schermato
saldatura
IP40

Dati tecnici

Compatibilità EMC: Non schermato
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: ≤ 5 MΩ
Gruppo materiale isolante III
Categoria di sovratensione: I
Grado di inquinamento: 1
Materiale corpo di contatto: PBT (UL94 V-0)
Passaggio cavi: Da 3,0 a 6,0 mm
Tipo di montaggio: Montaggio su cavo

Tipo: 09 0325 00 07

Tipo prodotto: Connettore del cavo

Struttura: Spina dritta

Tot poli: 7

Collegamento: A saldare

Contenuto: 1 pz.

Corrente nominale: 5 A

Corrente nominale: 5 A

Chiusura: viti

Tensione nom.: 125 V

Materiale di contatto: CuZn

Materiale: PA

: AWG 18

Codice articolo produttore: 09 0325 00 07-20

Numero Poli: 7

Sezione Max.: 0.75 mm²

Sezione: 0.75 mm² (max)

Compatibile RoHS: Sì

: IP40

Serie: 680

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Collegamento

Struttura

Tot poli

Tipo prodotto

Tensione nom.

binder 09 0053 00 14-20 Tappo a flangia Spina a pannello Tot poli: 14 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214461

Consegna entro Lun 19 Ott

19 Pezzo(i)Conrad Electronic

3 A

A saldare

Spina a pannello

Tappo a flangia

60 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

19,66 €^*

binder 09 0053 80 14-20 Tappo a flangia Spina a pannello Tot poli: 14 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214462

Consegna entro Ven 6 Nov

Conrad Electronic

3 A

A saldare

Spina a pannello

Tappo a flangia

60 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

21,30 €^*

binder 09 0053 90 14-20 Tappo a flangia Spina a pannello Tot poli: 14 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214463

Consegna entro Lun 19 Ott

15 Pezzo(i)Conrad Electronic

3 A

A saldare

Spina a pannello

Tappo a flangia

60 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

23,76 €^*

binder 09 0054 00 14-20 Presa con flangia Presa dritta Tot poli: 14 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214464

Consegna entro Lun 19 Ott

8 Pezzo(i)Conrad Electronic

3 A

A saldare

Presa dritta

Presa con flangia

60 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

24,58 €^*

binder 09 0054 80 14-20 Presa con flangia Presa dritta, Presa a pannello Tot poli: 14 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214465

Consegna entro Lun 26 Ott

Conrad Electronic

3 A

A saldare

Presa dritta

Presa con flangia

60 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

24,58 €^*

binder 09 0054 90 14-20 Presa con flangia Presa dritta, Presa a pannello Tot poli: 14 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214466

Consegna entro Mar 20 Ott

Conrad Electronic

3 A

A saldare

Presa dritta

Presa con flangia

60 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

26,22 €^*

binder 09 0197 00 24-20 Tappo a flangia Spina a pannello Tot poli: 24 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214750

Consegna entro Ven 6 Nov

Conrad Electronic

1 A

A saldare

Spina a pannello

Tappo a flangia

60 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

54,09 €^*

binder 09 0197 80 24-20 Tappo a flangia Spina a pannello Tot poli: 24 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214751

Consegna entro Ven 6 Nov

Conrad Electronic

1 A

A saldare

Spina a pannello

Tappo a flangia

60 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

57,37 €^*

binder 09 0197 90 24-20 Tappo a flangia Spina a pannello Tot poli: 24 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214752

Consegna entro Ven 6 Nov

Conrad Electronic

1 A

A saldare

Spina a pannello

Tappo a flangia

60 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

63,93 €^*

binder 09 0198 00 24-20 Presa con flangia Presa dritta Tot poli: 24 Serie (connettore circolare): 680 1 pz.

Articolo n°:3214753

Consegna entro Mer 11 Nov

Conrad Electronic

1 A

A saldare

Presa dritta

Presa con flangia

60 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

42,61 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 3214887 binder 09 0325 00 07-20 Connettore del cavo Spina dritta Tot poli: 7 Serie (connettore circolare): 680 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3214887 binder 09 0325 00 07-20 Connettore del cavo Spina dritta Tot poli: 7 Serie (connettore circolare): 680 1 pz.

Descrizione

Questi sette connettori circolari miniaturizzati sono adatti per un'ampia gamma di applicazioni grazie a un'ampia scelta di sistemi di bloccaggio, disposizioni dei contatti, tipi di protezione IP e collegamenti. I clienti possono scegliere tra bloccaggio push-pull, snap-in, a baionetta e M16. A seconda della serie, i connettori con 2 fino a 24 contatti sono disponibili in versione con cavo o flangia. I tipi di collegamento includono collegamenti a crimpare, a saldare, a vite e a saldare, cavetti e cavi stampati. Come tutti i prodotti Binder, questi connettori miniaturizzati sono realizzati in materiali di alta qualità per una lunga e affidabile durata di utilizzo. Molti sono approvati UL e VDE, alcuni conformi a ASIG.

Proprietà:

Grado di protezione • IP40, IP67, IP67 o IP68
• da 2 a 24 poli
• Versioni cavo diritte e angolate
Versioni con flangia •
Contatti in ottone e bronzo placcati oro o argento •
• 1000 cicli di accoppiamento e molto altro ancora
• Diversi sistemi di bloccaggio, tra cui baionetta, snap-in e M16
