Name: binder 99 5126 75 07-20 Presa angolata Presa angolata Tot poli: 7 Serie (connettore circolare): 423 1 pz.
Brand: binder
SKU: 3216286
Availability: BackOrder

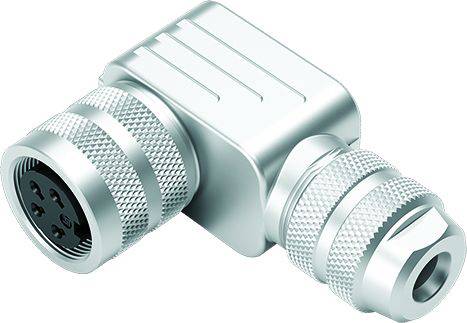

'Connettore angolare metallico con attacchi rotondi.'

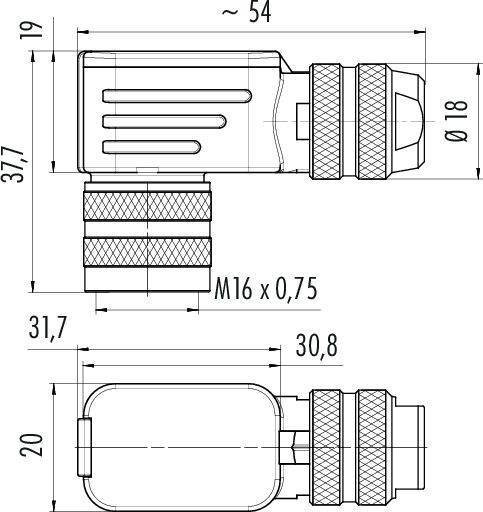

Disegno tecnico di una spina con dimensioni: lunghezza circa 54 mm, altezza 37,7 mm, diametro 18 mm, filettatura M16 x 0,75.

Diagramma di un connettore a 7 pin con contatti numerati da 1 a 7 per la rappresentazione delle assegnazioni dei pin.

1/3

Immagine simile

Tipo prodotto

Presa angolata

Struttura

Presa angolata

Tot poli

Collegamento

A saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Lun 19 Ott

3 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (26,22 € / Pezzo)

26,22 €

IVA escl.

Solo 3 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

99 5126 75 07 serie 423

Presa angolare M16 IP67
Numero di poli: 7
4,0 - 6,0 mm
schermabile
saldatura
IP67
UL

Dati tecnici

Compatibilità EMC: Schermabile
Resistenza di isolamento: ≥ 10¹⁰ Ω
Resistenza di passaggio: ≤ 5 MΩ
Gruppo materiale isolante III
Categoria di sovratensione: I
Grado di inquinamento: 1
Materiale corpo di contatto: PBT (UL94 V-0)
Passaggio cavi: Da 4,0 a 6,0 mm
Tipo di montaggio: Montaggio su cavo

Tipo: 99 5126 75 07

Tipo prodotto: Presa angolata

Struttura: Presa angolata

Tot poli: 7

Collegamento: A saldare

Contenuto: 1 pz.

Corrente nominale: 5 A

Corrente nominale: 5 A

Chiusura: viti

Tensione nom.: 125 V

Materiale di contatto: CuSn

Materiale: Ottone nichelato

: AWG 18

Codice articolo produttore: 99 5126 75 07-20

Numero Poli: 7

Sezione Max.: 0.75 mm²

Sezione: 0.75 mm² (max)

Compatibile RoHS: Sì

: IP67

Serie: 423

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Collegamento

Struttura

Tot poli

Tipo prodotto

Tensione nom.

binder 99 5101 00 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 423 1 pz.

Articolo n°:3216182

Consegna entro Mar 17 Nov

Conrad Electronic

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

24,58 €^*

binder 99 5101 09 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 423 1 pz.

Articolo n°:3216183

Consegna entro Mar 17 Nov

Conrad Electronic

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

26,22 €^*

binder 99 5101 15 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 423 1 pz.

Articolo n°:3216184

Consegna entro Lun 19 Ott

44 Pezzo(i)Conrad Electronic

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

21,30 €^*

binder 99 5101 19 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 423 1 pz.

Articolo n°:3216185

Consegna entro Lun 19 Ott

20 Pezzo(i)Conrad Electronic

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

25,40 €^*

binder 99 5101 40 02-20 Connettore del cavo Spina dritta Tot poli: 2 Serie (connettore circolare): 423 1 pz.

Articolo n°:3216186

Consegna entro Mar 20 Ott

Conrad Electronic

7 A

A saldare

Spina dritta

Connettore del cavo

250 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

18,02 €^*

binder 99 5101 75 02-20 Spina ad angolo Spina angolata Tot poli: 2 Serie (connettore circolare): 423 1 pz.

Articolo n°:3216187

Consegna entro Mar 17 Nov

Conrad Electronic

7 A

A saldare

Spina angolata

Spina ad angolo

250 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

23,76 €^*

binder 99 5102 00 02-20 Scatola del cavo Presa dritta Tot poli: 2 Serie (connettore circolare): 423 1 pz.

Articolo n°:3216188

Consegna entro Mar 17 Nov

Conrad Electronic

7 A

A saldare

Presa dritta

Scatola del cavo

250 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

25,40 €^*

binder 99 5102 09 02-20 Scatola del cavo Presa dritta Tot poli: 2 Serie (connettore circolare): 423 1 pz.

Articolo n°:3216189

Consegna entro Mar 17 Nov

Conrad Electronic

7 A

A saldare

Presa dritta

Scatola del cavo

250 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

25,40 €^*

binder 99 5102 15 02-20 Scatola del cavo Presa dritta Tot poli: 2 Serie (connettore circolare): 423 1 pz.

Articolo n°:3216190

Consegna entro Lun 19 Ott

18 Pezzo(i)Conrad Electronic

7 A

A saldare

Presa dritta

Scatola del cavo

250 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

22,12 €^*

binder 99 5102 19 02-20 Scatola del cavo Presa dritta Tot poli: 2 Serie (connettore circolare): 423 1 pz.

Articolo n°:3216191

Consegna entro Mar 17 Nov

Conrad Electronic

7 A

A saldare

Presa dritta

Scatola del cavo

250 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

25,40 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 3216286 binder 99 5126 75 07-20 Presa angolata Presa angolata Tot poli: 7 Serie (connettore circolare): 423 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3216286 binder 99 5126 75 07-20 Presa angolata Presa angolata Tot poli: 7 Serie (connettore circolare): 423 1 pz.

Descrizione

Questi sette connettori circolari miniaturizzati sono adatti per un'ampia gamma di applicazioni grazie a un'ampia scelta di sistemi di bloccaggio, disposizioni dei contatti, tipi di protezione IP e collegamenti. I clienti possono scegliere tra bloccaggio push-pull, snap-in, a baionetta e M16. A seconda della serie, i connettori con 2 fino a 24 contatti sono disponibili in versione con cavo o flangia. I tipi di collegamento includono collegamenti a crimpare, a saldare, a vite e a saldare, cavetti e cavi stampati. Come tutti i prodotti Binder, questi connettori miniaturizzati sono realizzati in materiali di alta qualità per una lunga e affidabile durata di utilizzo. Molti sono approvati UL e VDE, alcuni conformi a ASIG.

Proprietà:

Grado di protezione • IP40, IP67, IP67 o IP68
• da 2 a 24 poli
• Versioni cavo diritte e angolate
Versioni con flangia •
Contatti in ottone e bronzo placcati oro o argento •
• 1000 cicli di accoppiamento e molto altro ancora
• Diversi sistemi di bloccaggio, tra cui baionetta, snap-in e M16

Testo tradotto automaticamente
