Name: Bourns Incrementale Encoder rotativo 1 pz. Encoder: inkremental Pos: 24 24Impulse/Umdrehung THT 10VDC
Brand: Bourns
SKU: 2996416
Availability: SoldOut

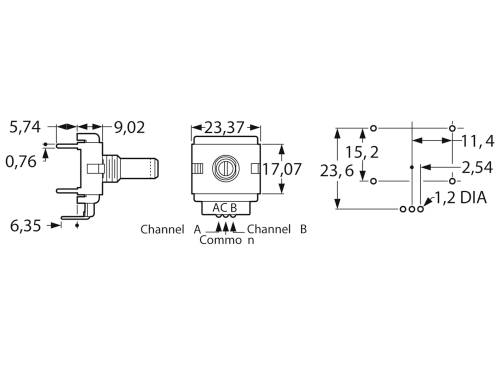

'Interruttore elettrico: misure in mm. In alto 5,74; a destra 23,37; a sinistra 9,02. Identificazione dei canali A, B e Common.'

disegno a linee/diagramma

Tipo prodotto

Encoder rotativo

Caratteristiche

Incrementale

Connessione

Per circuito stampato

Tipo

Encoder: inkremental Pos: 24 24Impulse/Umdrehung THT 10VDC

Tensione di esercizio

10 V

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (6,83 € / Pezzo)

6,83 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Impulsi per rotazione: 24

Tipo prodotto: Encoder rotativo

Tipo: Encoder: inkremental Pos: 24 24Impulse/Umdrehung THT 10VDC

Caratteristiche: Incrementale

Tensione di esercizio: 10 V

Interfacce: Circuito stampato

Connessione: Per circuito stampato

Max. impulsi per rotazione: 24

Temperatura max.: +85 °C

Lunghezza: 24 mm

Compatibile RoHS: Sì

Contenuto: 1 pz.

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2996416 Bourns Incrementale Encoder rotativo 1 pz. Encoder: inkremental Pos: 24 24Impulse/Umdrehung THT 10VDC

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2996416 Bourns Incrementale Encoder rotativo 1 pz. Encoder: inkremental Pos: 24 24Impulse/Umdrehung THT 10VDC

Descrizione

Encoder rotativo a Bourns ECW. Per il fissaggio centrale; caratteristiche: Canale A in senso orario di 90° spostato in fase davanti al canale B, uscita: Codice grigio a 2 bit, 24 impulsi per rotazione, resistenza circuito chiuso/aperto: max. 5,0 Ohm/min. 100 kohm, carico di contatto: 10 mA a 10 V CC, max. 0,1 W, velocità: max. 120 giri/min, intervallo di temperatura d'esercizio: Da -40 a +85 °C, durata: 200 migliaia Giri, tipo di protezione: IP 40, dimensione L: 24 mm. Modello per montaggio su circuito stampato con morsetto di fissaggio tipo ECW. Tipo: ECW1J-B24-BC0024L, encoder rotativo

Testo tradotto automaticamente
