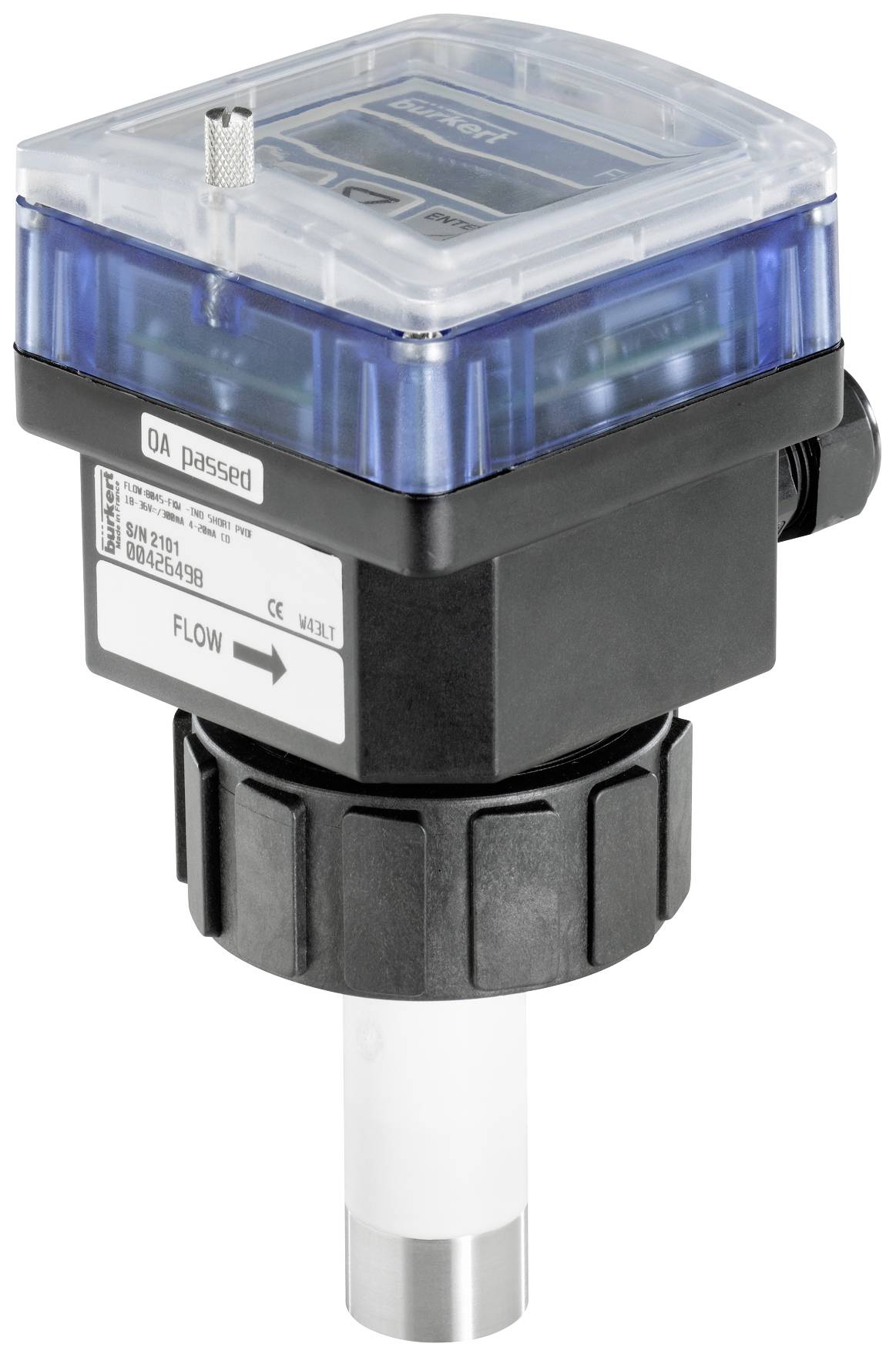

Bürkert Misuratore di flusso 8045 558675 Tensione d'esercizio (intervallo): 18 - 36 V/DC 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Misuratore di flusso
Voltaggio operativo Min.
18 V/DC
Voltaggio Max.
36 V/DC
Tipo di imballaggio
Pezzo
Tipo
8045
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
1892,62 €
3
2% = 138,54 €
1846,44 €
5
3% = 322,70 €
1828,08 €
10
4% = 768,40 €
1815,78 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (1892,62 € / Pezzo)
1892,62 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Flussometro a induzione magnetica
- Sensore senza parti mobili
- Mostra sia la portata che il volume
- Simulazione di tutte le uscite
- Compatibile con la tecnologia CIP
Dati tecnici
- Modello sensore, corto
- Tensione di alimentazione 18 - 36 V CC filtrato e controllato (3 conduttori), tolleranza: ± 0,5 %
- Con protezione da inversione della polarità CC
- Assorbimento di corrente ≤ 300 mA
- Ingresso digitale no
- Uscita a relè no
- Uscita analogica corrente (A01) 4 - 20 mA, dispersore o sorgente (a seconda del cablaggio), 22 mA sul messaggio di errore, max. impedenza di loop: 1300 Ω a 36 V CC, 1000 Ω a 30 V CC, 700 Ω a 24 V CC, 450 Ω a 18 V DC
- Temperatura ambiente da -10 a +60°C (in funzione) da -20 a +60°C (conservazione)
- Umidità relativa. < 85%, non si condensa
- Altezza sul livello del mare max. 2000 m
- Diametro tubo da DN 06 fino a DN 400 (vedere tipo S020)
- Campo di misurazione da 0,2 a 10 m/s
- Temperatura liquido vedere grafico con pressione/temperatura nella scheda tecnica, da 0 a 80°C (a seconda del raccordo)
- Pressione max. del liquido, vedere grafico con pressione/temperatura nella scheda tecnica, PN 10
- Conducibilità min. 20 µS/cm
- Errori di misurazione (per valore di misura da 1 fino a 10 m/s) teach-in ± 0,5% del valore di misura, fattore K standard ± 4% del valore di misura
- Linearità ≤ 0,5% dalla fine del campo di misurazione (10 m/s)
- Ripetibilità ≤ 0,25% dal valore misurato
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Misuratore di flusso
- Tipo
8045
- Voltaggio operativo Min.
18 V/DC
- Voltaggio Max.
36 V/DC
- Tensione d'esercizio
18 - 36 V/DC
- Caratteristiche
Indicatore LED
- Connessione
Pressacavo M20
- Uscite
Corrente analogica
- Materiale
Policarbonato
- Proprietà del materiale
rinforzato con fibra di vetro
- Materiale sigillante
FKM
- Materiale alloggiamento
PVDF
- Min. Temperatura media
0 °C
- Max. Temperatura media
+80 °C
- Pressione max
10 bar
- Accuratezza ±
0.25 %
- Peso
0.850 kg
- Min. Temperatura ambiente
-10 °C
- Max. Temperatura ambiente
+60 °C
- Lunghezza
116 mm
- Larghezza
88 mm
- Altezza
181 mm
- Dim.
(L x L x A) 116 x 88 x 181 mm
- Contenuto
1 pz.
- Materiale
Alloggiamento: PVDF (polivinilidenfluoruro), guarnizione: FKM
- Collegamento
Dado a risvolto G2
Documenti & Download
Scheda tecnica
Scheda tecnica 625793 Bürkert Misuratore di flusso 8045 558675 Tensione d'esercizio (intervallo): 18 - 36 V/DC 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 625793 Bürkert Misuratore di flusso 8045 558675 Tensione d'esercizio (intervallo): 18 - 36 V/DC 1 pz.
Descrizione
Il flussometro è per tubazioni con larghezza nominale da DN 06 fino a DN 400 e liquidi con conducibilità > Adatto a 20 µs/cm. Possiede un display retroilluminato, una tastiera e un'uscita della corrente a 4 - 20 mA, un'uscita digitale (uscita impulsi come impostazione predefinita) e due contatori di quantità.
Versione
- Flussometro
- Combinabile con raccordi S020
- Materiali:
- Alloggiamento, coperchio, dado/guarnizione in policarbonato (rinforzato in fibra di vetro per l'alloggiamento)/NBR
- Coperchio di protezione con pellicola frontale/guarnizione in policarbonato/silicone
- Viti/guarnizione in acciaio inox/neoprene
- Raccordi a vite in poliammide
- Parti a contatto con le sostanze:
- Supporto sensore PVDF
- Lega di elettrodi C22
- Guarnizione FKM (approvazione FDA)
- Anello di messa a terra acciaio inox 1.4404/316L
- Collegamenti elettrici 2 raccordi a vite M 20 x 1,5
- Cavo di collegamento consigliato con sezione da 0,5 fino a 1,5 mm², schermato, diametro da 6 a 12 mm di diametro (se si utilizza un cavo per raccordo a vite o un diametro di 4 mm, se si utilizza un doppio cavo per raccordo a vite con guarnizione a percorsi multipli in dotazione)
- Elemento sensore elettrodi
- Classe di protezione IP65, con dispositivo collegato e raccordi a vite ben fissati e coperchio di protezione avvitato fino all'arresto
- Standard e approvazioni:
- EMV EN 61000-6-2, EN 61000-6-3
- Bassa tensione EN 61010-1
- Pressione secondo l'articolo 3 del §3 della direttiva 97/23/CE (dalla fine del campo di misurazione 10 m/s)
- Vibrazione EN 60068-2-6
- Urti EN 60068-2-27
Note
Il tipo 8045 viene integrato con un raccordo Bürkert INSERTION S020 (da ordinare separatamente) nella tubazione.
I percorsi di ingresso minimo e di uscita devono essere mantenuti secondo EN ISO 5167-1.
